Электромагнитный летательный аппарат (ЛА) Обсуждение.

Re: Электромагнитный летательный аппарат (ЛА)

Эти конструкции ближе к плазменным двигателям.
Нам ионизация рабочего тела сопровождается сильным разрядом и как следствие нагревом. Если подать микроволны то температура ещё подскочит и будет чисто плазменный двигатель.
В конструкции использующей эффект Брауна применяется очень высокое напряжение 50-100кВ на тонких проводниках это вызывает рост напряжённости поля и ударную ионизацию воздуха, в итоге ионы ускоряются и захватывают за собой не ионизированный воздух что даёт ощутимую тягу. Ощутимого дугового или тлеющего разряда в такой системе нет только коронный.
Плазменный ракетный двигатель http://ru.wikipedia.org/wiki/Плазменный_ракетный_двигатель

http://ru.wikipedia.org/wiki/VASIMR



Re: Электромагнитный летательный аппарат (ЛА)

Интересно эту конструкцию увидить, а может зарисуете?



Re: Электромагнитный летательный аппарат (ЛА)

PYLEMET

Позже выложу интересную инфорацию, т.е. видео и статью из книги (сегодня днём).

PS так же интересны ссылки на информацию.



Re: Электромагнитный летательный аппарат (ЛА)

У меня на стене под стеклом висит воззвание из буддизма:
Чтобы обойти Земной шар, нужно только ставить одну ногу вперед другой. И так до конца.
Помогает. Дисциплинирует. Стимулирует. Подгоняет.



Re: Электромагнитный летательный аппарат (ЛА)

В поисках двигателя
http://epizodsspace.airbase.ru/bibl/perelman-r/02.html

Модель ионолета
http://igrushka.kz/vip80/modio.php

[media]http://youtu.be/rul7ccAlcoo[/media]


Сборкаhttp://www.popmech.ru/blogs/post/1406-na-ionnoy-tyage/

На цветной вкладке, на нижнем рисунке, внизу, показана принципиальная схема энергопитания ионолета, осуществляемого с земли. Переменный ток от энергоцентрали поступает к выпрямителям и превращается в постоянный ток высокого напряжения, который затем подводится к группе электронных генераторов, создающих колебания с частотой в несколько миллиардов периодов в секунду (электромагнитные волны короче 10 сантиметров). Эти сверхвысокочастотные электромагнитные колебания питают остронаправленную антенну. Она представляет собой огромный металлический экран, с лицевой стороны его электромагнитные колебания излучаются концентрированным направленным потоком, который сосредоточивается, фокусируется на ионолете.

Крылья ионолета — это приемные направленные антенны. Сконцентрированная крыльями электромагнитная энергия поступает по волноводам к реактивным камерам. В рабочей полости каждой камеры возникает сверхмощное электрическое пламя — безэлектродный вихревой разряд.

Воздух, входящий через передние отверстия в реактивные камеры, раскаляется, молекулы его расщепляются и ионизируются. Отсюда произошло и название корабля — ионолет. Струя раскаленных ионизированных газов со страшной силой выбрасывается из сопел, создавая силой реакции необходимую тягу.

<a class="postlink" href="http://epizodsspace.airbase.ru/bibl/tm/1956/6/ionolet.html" onclick="window.open(this.href);return false;">http://epizodsspace.airbase.ru/bibl/tm/ ... nolet.html</a>



Re: Электромагнитный летательный аппарат (ЛА)

ЗдОрово!!!



Re: Электромагнитный летательный аппарат (ЛА)

Fanni

Бытавуха делает свой выбор приоритетный. Приходится учиться делать ремонт дома, вчера выложил фартук на кухне (из плитки).
Для сборки ЛА, родня помогла с помещением в деревне. Дома, делаю один резонансный генератор, который будит крепиться в корпусе ЛА.
Позже выложу зарисовки схем и конструкций.



Re: Электромагнитный летательный аппарат (ЛА)

На примере, электрический заряд, может быть силой тяги. А ещё есть летательные аппараты, у которых во круг ионизация, влияющие на скорость полёта. Вроде ЛА с МГД генераторами.



Re: Электромагнитный летательный аппарат (ЛА)

Эт точно. Бытовуха тормозит. Приходится забирать время от сна.

Еще на эту тему аватарчика поставлю:



Re: Электромагнитный летательный аппарат (ЛА)

[media]http://youtu.be/DW_soAar_G4[/media]

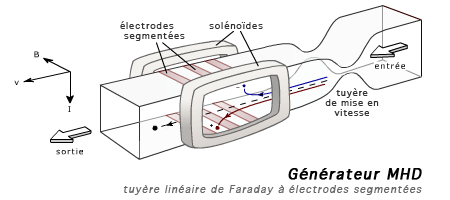

Магнитогидродинамический генератор.



В МГД-генераторе происходит прямое преобразование механической энергии движущейся среды в электрическую энергию. Движение таких сред описывается магнитной гидродинамикой, что и дало наименование устройству.


Также как и в обычных машинных генераторах, принцип работы МГД-генератора основан на явлении электромагнитной индукции, то есть на возникновении тока в проводнике, пересекающем силовые линии магнитного поля. Но, в отличие от машинных генераторов, в МГД-генераторе проводником является само рабочее тело, в котором при движении поперёк магнитного поля возникают противоположно направленные потоки носителей зарядов противоположных знаков.

http://www.naukadv.ru/pribory/mgd-generator.html



Re: Электромагнитный летательный аппарат (ЛА)

А что же движет?

Оснастить подобным двигателем можно любую игрушку, лишь бы размеры позволяли его разместить да хватило места для батареи питания. А чтобы понять его работу, рассмотрим вкратце, как действует МГД-генератор. Суть его в том, что он преобразует энергию горячего ионизированного газа или плазмы в электрическую. Вот его модельный аналог. На рисунке 1 показана модель генератора, конечно, упрощенная. Плазму здесь заменяет электролит щелочного аккумулятора, а в качестве сердечника использованы пластины от силового трансформатора, центральные язычки которых укорочены на 1,5 — 2 см. Толщина набора сердечника Ш16 —28 мм. Размеры его не принципиальны, но от них зависит мощность. Катушка намотана на диэлектрический каркас медным эмалированным проводом диаметром 0,8 — 1,0 мм. Важно, чтобы напряженность магнитного поля в щели сердечника составляла 10…20 000 эрстед. Количество витков в каждой катушке 120 — 150 витков. Чем их больше и меньше зазор между ними, тем выше напряженность магнитного поля, а значит, и скорость протекания электролита.

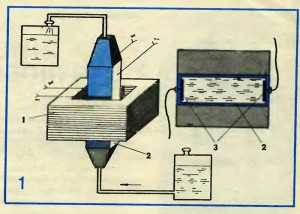

В щели сердечника размещен канал, изготовленный из оргстекла, на противоположных стенках которого приклеены электроды из листовой латуни или меди. Они подключаются к источнику постоянного тока с регулируемым напряжением от 100 до 200 вольт. Наш макет МГД-генератора не вырабатывает электроэнергию, а лишь демонстрирует принцип работы. Но его можно использовать в качестве насоса, перекачивающего электролит. Разобравшись в работе макета, несложно понять и действие МГД-двигателя, который мы установим в корпусе модели.

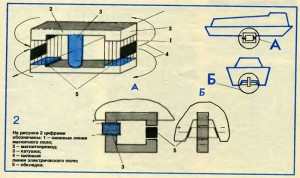

Взгляните на рисунок 2. Детали двигателя аналогичны деталям макета генератора. Стоит опустить его в раствор электролита (а им может быть морская или подсоленная вода), подать напряжение, как в зазор сердечника хлынет поток электролитической жидкости. Он-то и приводит модель в движение.
Чтобы двигатель легче вписывался в корпус модели, сердечник лучше взять П-образный, укоротив на 5 мм каждое плечо. Катушка может быть использована такая же, как в макете.

Перед установкой двигатель пропитывают нитролаком и сушат. Щели замазывают герметиком. Но можно с успехом использовать эпоксидный клей, предварительно подготовив поверхность. Напротив зазора сердечника устанавливают два электрода под небольшим углом к оси судна.
Проверив качество швов и убедившись в отсутствии течи, нагрузите модель порцией груза, в том числе и элементами питания. А их немало —шесть плоских батарей от карманного фонаря. Если водоизмещение модели не обеспечит такой «грузоподъемности», питание двигателя придется подвести от источника, размещенного на берегу.

Бортовой источник питания состоит из шести плоских батареек, соединенных по три — одна тройка параллельно, другая последовательно. Батарея, собранная последовательно, подключается к катушке, а параллельно соединена с обкладками. Теперь посмотрим, что произойдет при включении электрического тока. В скрещенных электрических и магнитных полях сила Лоренца попытается вытолкнуть молекулы электролита из зазора, что и создаст поток, который будет двигать модель вперед. Морская вода или другой электролит при этом действует как ротор индукционного двигателя.
Увеличить скорость потока жидкости, а значит, и эффективность двигателя, можно, увеличив потенциал на обкладках в зазоре или ток в катушке. Например, увеличив напряжение с помощью полупроводникового преобразователя с умножителем, а тока — изменяя число батарей в источнике питания.
Испытания лодки, как вы поняли, лучше проводить в морской воде или в ванной, растворив в ней пачку поваренной соли.
Н.ВОРОНИН. Рисунки автора. Журнал Левша.
<a class="postlink" href="http://uchifiziku.ru/2011/02/03/a-chto-zhe-dvizhet/" onclick="window.open(this.href);return false;">http://uchifiziku.ru/2011/02/03/a-chto-zhe-dvizhet/</a>

СИЛА ЛОРЕНЦА. Действие магнитного поля на движущиеся заряженные частицы. МГД-генератор.
http://www.cartalana.ru/ph-058.php



Re: Электромагнитный летательный аппарат (ЛА)

Что знаем о шаровой молнии?

Шарова́я мо́лния — редкое природное явление, единой физической теории возникновения и протекания которого к настоящему времени не представлено. Существуют около 200 теорий, объясняющих явление, но ни одна из них не получила абсолютного признания в академической среде. В лабораторных условиях похожие, но кратковременные явления удалось получить несколькими разными способами. Но о природе естественной шаровой молнии вопрос остаётся открытым. По состоянию на конец XX века не было создано ни одного опытного стенда, на котором в масштабе природного явления искусственно воспроизводилась бы тождественная описаниям очевидцев шаровая молния.

Так же знаем, что есть собственное напряжение и ток, и способность перемещение в пространстве. Если в центре была кабина пилота, то пилот не чувствовал перегрузки резких перемещений из одного в другое направления полёта. Т.е. на шаровую молнию не влияет окружающие пространство,но может реагировать на окружающие заряды.
Значит, есть электромагнитное поле и индукция.



Re: Электромагнитный летательный аппарат (ЛА)

Искровой разряд
Расстояние «пробиваемое» искрой в воздухе зависит от напряжения и считается равным 10 кВ на 1 сантиметр.
Молния
Ток в разряде молнии достигает 10-100 тысяч ампер, и 1 000 000 вольт


Формирование ствола молнии:
1 – пространство насыщенное положительно заряженными ионами;
2 – область высокого давления;
3 – область, где происходит ионизация молекул воздуха электронами;
4 – область низкого давления занятая электронами.

Шаровая молния создана кольцевым током
Представление о форме шаровой молнии как о шаре сформировалось на основе сообщений встревоженных очевидцев, встречавшихся с шаровой молнией. Такое же общее представление, вероятно, осталось бы, если бы наблюдались яркие образования в виде тороида (бублика), особенно если его ось ещё и прецессировала.

В статье мы намерены рассмотреть возможность существования кольцевого образования («кольцевой молнии») по внешнему виду напоминающего шаровую молнию.

Сначала напомним несколько аналогичных явлений.

Например, в металлическом кольце диаметром 10 см из медного провода диаметром 5 мм с индуктивностью L = μ0R · ln(8R / r – 7 / 4) = 0,2 мкГн и активным сопротивлением Rакт = 1,1 мкОм индуцированный ток после снятия возбуждающей силы продолжает циркулировать ещё доли секунды, спадая по экспоненциальному закону с постоянной времени τ = L / Rакт = 0,2 с. Ток поддерживается за счёт энергии, созданного им же магнитного поля. Если проводник сделать сверхпроводящим, то ток и энергия будут существовать долго. Виток можно перенести в любую точку пространства, вместе с ним будет перенесено его магнитное поле. Энергия магнитного поля будет теперь находиться в новых точках пространства. Подобным образом переносится энергия электрического поля вместе с электрическими зарядами (например, заряженный конденсатор) или механическая энергия вращающегося волчка при переносе его (вместе с подставкой без остановки волчка) в новую область пространства [1].

Другой пример. Электронные кольца ускорителя типа «смокотрон» (smoke – курить, пускать колечки). Условное название ускорителя, в котором ускоряются как единое целое не группы частиц, а предварительно сформированные вращающиеся кольца электронов. По-видимому, могут быть устойчивыми плазменные кольца вольтовой дуги (например, в ТОКАМАКе).

Рассмотрим три пути оценки возможности образования плазменных колец:

1) взаимоиндукция прямого провода и кольца (рис. 1а);

2) взаимоиндукция двух колец (рис. 1б) и

3) самоиндукция (тот же рис. 1 б).



Рис. 1. Пути оценки возможности образования плазменных колец

Будем предполагать, что источником энергии образования кольцевых молний является линейная молния. Представим, облако площадью S = (0,5 · 0,5 км) = 0,25 км2, находящееся на высоте h = 700 м, оно имеет электрическую ёмкость относительно земли C = ε0S / h = (4...5)·103 пФ. Индуктивность шнура тока при 0,5 мкГн/м составит около 350 мкГн, волновое сопротивление контура СLRзк ρ = √L / C = 280 Ом. Сопротивление заземления Rзк в одной точке земли составит примерно 100 Ом [3, стр. 599]. Т.е. процесс разряда имеет слабо колебательный характер (одно – два колебания с периодом Т = 8 мкс). По справочным данным [3, стр. 609], ток молнии составляет 50...200 кА и скорость его изменения равна 50 кА/с. При токе 100 кА потенциал облака должен составлять 100кА · 280 Ом ≈ 30 МВ [2].

Оценим попутно энергию разряда линейной молнии: W = CU2 / 2 = 2 МДж. Примерно такая энергия высвобождается при взрыве 500 г тринитротолуола. Такого количества энергии достаточно чтобы вскипятить около 6 литров воды.

В процессе разряда энергия электрического поля облака переходит в два других вида: энергию магнитного поля вокруг шнура тока и в тепловую энергию разогрева почвы в месте удара молнии.

Вокруг шнура тока возникает магнитное поле, силовые линии которого – кольца – образуют цилиндры с центром на оси тока. Индукция поля убывает обратно пропорционально расстоянию от оси тока: B = μμ0I / 2πr. Упрощённо можно представить тороидальный магнитопровод надетый на шнур тока (также как измерительный трансформатор тока).

Электродвижущая сила витка тороида диаметром 10 см составит Е = dΦ / dt = 3,8 кВ, средняя напряжённость поля вдоль витка будет равна 12 кВ/м.
http://n-t.ru/tp/ng/sm9.htm

РУКОТВОРНАЯ ШАРОВАЯ МОЛНИЯ


http://i-r.ru/show_arhive.php?year=2003&month=6&id=115

Шаровая молния - своими руками

http://tribusjob.narod2.ru/udivitelnie_informatsiya_/sharovaya_molniya_-_svoimi_rukami_/



Re: Электромагнитный летательный аппарат (ЛА)

Теория работы электромагнитного ЛА

Конструкция из сильнейших электромагнитов и разрядников:
Электромагнит создает напряжённость магнитного поля;
Разрядник и резонированый металл излучает энергию, который обволакивает аппарат электронами.

Сразу становится интересно:
Откуда столько электроэнергии?
Как создать сильное магнитное поле с известными сплавами металлов?
Почему электрическая цепь не оплавляется от больших токов и напряжений?
По какому принципу электроны обволакивают во круг аппарата?
Как аппарат сможет перемещаться в пространстве?
И т.д.

Постараемся на примерах доступных пониманию разобраться.



Re: Электромагнитный летательный аппарат (ЛА)

Сразу становится интересно:
А этот ЛА не прилипнет намертво к ближайшей железяке? К мосту или опоре ЛЭП?
И как долго человек протянет внутри этой микроволновки?



Re: Электромагнитный летательный аппарат (ЛА)

и каким образом эта конструкция собирается летать?
к плазменным и ионным движителям это отношения не имеет!
Вот уж действительно попробуйте объяснить!



Re: Электромагнитный летательный аппарат (ЛА)

Вы молодец!
Это Вам:



Re: Электромагнитный летательный аппарат (ЛА)

Моё мнение.
Как аппарат сможет перемещаться в пространстве?

Гравитационное взаимодействие

В рамках классической механики гравитационное взаимодействие описывается законом всемирного тяготения Ньютона, который гласит, что сила гравитационного притяжения между двумя материальными точками массы m и M, разделёнными расстоянием R, пропорциональна обеим массам и обратно пропорциональна квадрату расстояния — то есть:


Здесь G — гравитационная постоянная, равная примерно 6,6725×10-11 м³/(кг·с²).

Гравитационное поле, так же как и поле силы тяжести, потенциально. Это значит, что можно ввести потенциальную энергию гравитационного притяжения пары тел, и эта энергия не изменится после перемещения тел по замкнутому контуру. Потенциальность гравитационного поля влечёт за собой закон сохранения суммы кинетической и потенциальной энергии и при изучении движения тел в гравитационном поле часто существенно упрощает решение. В рамках ньютоновской механики гравитационное взаимодействие является дальнодействующим. Это означает, что как бы массивное тело ни двигалось, в любой точке пространства гравитационный потенциал зависит только от положения тела в данный момент времени.

Большие космические объекты — планеты, звезды и галактики имеют огромную массу и, следовательно, создают значительные гравитационные поля.

Гравитация — слабейшее взаимодействие. Однако, поскольку оно действует на любых расстояниях, и все массы положительны, это, тем не менее, очень важная сила во Вселенной. В частности, электромагнитное взаимодействие между телами на космических масштабах мало, поскольку полный электрический заряд этих тел равен нулю (вещество в целом электрически нейтрально).

Также гравитация, в отличие от других взаимодействий, универсальна в действии на всю материю и энергию. Не обнаружены объекты, у которых вообще отсутствовало бы гравитационное взаимодействие.

Из-за глобального характера гравитация ответственна и за такие крупномасштабные эффекты, как структура галактик, черные дыры и расширение Вселенной, и за элементарные астрономические явления — орбиты планет, и за простое притяжение к поверхности Земли и падения тел.

Т.е. каждый объект имеет свою гравитацию. Если аппарату нужно переместиться в пространстве, на которое влияет гравитация Земли, то нужно своё гравитационное противодействие (антигравитация). Не нужно противодействие сравнивать с взлётом ракеты, самолёта или брошенного камня, вроде пишу об электромагнитном явлении.
Если ЛА сгенерирует мощный заряд, при котором произойдёт искривление пространства, только тогда будит возможно перемещение в пространстве.

Я не утверждаю, что мой конструируемый аппарат по окончании сборки , в рабочем состоянии взлетит, и будит перемещаться в пространстве. Моя цель, это сборка задуманного аппарата и экспериментирование с результатами.



Re: Электромагнитный летательный аппарат (ЛА)

Я бы не был столь категоричен. Где-то читал , что у американцев и японцев были трудности со спутниками к астероидам.Сближение и посадка просчитывались из предположения что все тела имеют притяжение , а его как бы и не оказалось.
