Магнитная крутилка Смита -Магнитный генератор Дональда Смита

Тогда получается,что феррит(магнит)и есть сердечник в катушке?Тогда,что я не допонял в устройстве катушек?Или,я опять не уловил суть?



И еще момент,на вашем макете на потивоположных катушках обмотка намотана в одну сторону на обоих относительно оси,а у прототипа Смита в разные.Обратите на это внимание!



Я вам раньше, говорил должен быть сердечник, МП постоянного магнита разволновать практически невозможно, а от МП постоянного магнита в сердечнике, это уже другое дело.



То есть получается следующий пирог Магнит кольцо, внутри кольцевых магнитов ферритовый сердечник,это все вставлено в трубку пвх,а на тубке обмотка?И еще между пвх и кольцевыми магнитами медная трубка?



Не кольцевые ,а пятаки в торец ферита. Магнитная трубка пока вод вопросом.



Назначение медной трубки между обмоткой и сердечником, что-бы ЭДС в обмотке не давала наводки на сердечник.



Тогда не вижу разницы,что просто ферритовые магниты на всю длину катушки,что ферритовый стержень с торцевыми магнитами.По идее в итоге ферритовый сердечник должен намагнититься в соответствии с полюсами магнитов.



Нет обе катушки в противоположные стороны, т есть встречно.
Пошол точить медное кольцо.



Посмотрите фото прототипа на странице заряда ссылка в первом посте и на свою намотку,разница есть



Ну и , одна катушка по часовой стрелке, вторая против.
Единственное, что не так-как у Смита, у него первая по часовой, а вторая против, у меня наоборот.



Вчера проверил балансировку



Красиво!Все по феншую))



На днях наклею крошку, потом окончательная балансировка.

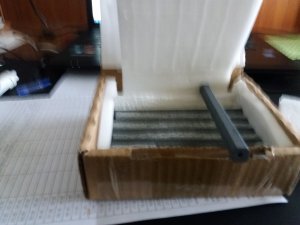

Посылочка вовремя пришла с Харькова, поставщику респект, в понедельник заказал в среду получил



У кого какой опыт резки феррита????
Надфиль, болгарка, токарный, ножовка, это всё опробовано.



В чем,все таки разница между ферритовым стержнем и ферритовым магнитом,применительно к нашей схеме?

По поводу резки,как то пользовался алмазным диском с мини дрелью,вроде неплохо получалось



Я раньше экспериментировал с ферритовыми стержнями D8, D10, с антенн, но с ним ничего не получилось, а после того как вы ткнули меня носом в фото Смита, я начал просчитывать вероятные размеры феррита, и посидел поигрался с магнитом, ферритовым и металлическим сердечником.
После этого заказал несколько палок разного феррита, порезал и установил на лабораторный образец, получил результат который подтвердил мои расчёты.
В чём разница я не знаю, так-как не экспериментировал с ферритовым магнитом.
За совет спасибо.



Не за что, мы общим делом заняты,надеюсь)А вам спасибо за медный диск,на который вы обратили внимание.Я тут долго размышлял и вот какие мысли.Основная энергия видимо накапливается в диске и при процессе стремления магнитов к перемагничиванию диска,перетекает в катушки.Думаю вопрос по КЗ витку в виде медной трубки остается открытым,будем пробовать!



Трубка между обмоткой и сердечником должна быть разрезаной , или пару витков медной фольги изолированной, выполняющая роль экрана.
Что-бы эл. магнитные всплески не влияли на сердечник, и не создавали в сердечнике дополнительного (четвёртого) МП.



Вчера наклеил одну сторону, и от балансировал
