Я упустил, ты ротор с магнитами будешь использовать, или в режиме автогенерации? Выложи схему.
И при скручивании обмоток постарайся побольше витков на погонный метр дать. Хотя я давал оборотов 10 на метр, и меня все работает, но в фильмах Бедини у него все обмотки очень плотно скручены(меру надо знать, конечно, чтобы эмаль не начала трескать).



Я настроился на твёрдотельный вариант, прилагаю схемы с транзисторным и тиристорным выходами.


Здесь схемы и описание.
http://wyst.at.ua/index/dzhon_bedini_impulsnaja_zarjadka/0-10



Я настроился на твёрдотельный вариант, прилагаю схемы с транзисторным и тиристорным выходами.
Здесь схемы и описание.
http://wyst.at.ua/index/dzhon_bedini_impulsnaja_zarjadka/0-10[/quote]

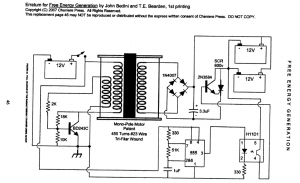

Вот оригинал из книги Бедини.
Эту схему я делал, заработала сразу, поигрался с разными частотами и емкостями конденсатора.
Один недостаток - большое потребление тока (у меня было около 40 мА). Советую тиристорную схему, хотя надо сравнивать, какая лучше заряжает, на реальных батареях. Осциллограф очень полезен, смотреть сигналы на тиристоре, батарея, обмотках. Особенно двухлучевой. Успехов.
P.S.Возможно, и кт805 пойдет для начала, потом поменяешь, после запуска и наладки, на лучший.
Я делал в три этапа: сначала генератор, потом блок сброса на тиристоре (сигнал на управляющий подавал вручную), потом генератор на 555, потом все вместе. При запуске всегда на выходе батарею заряжаемую не забывай подключать!<br /><br />-- добавлено: 26 мар 2012, 21:21 --<br /><br />

Смотри в личных сообщениях.



А, что за софтина? и , что ещё надо к компьютеру для этого? Если через аудиовход, то такой осциллограф, наверное, будет работать на низких частотах до 20кГц или для Бедини этого достаточно?



Да хватит для начала, для настройки, да и вообще посмотреть, где что происходит.
Я использовал VA -visual analiser, но их много разных есть. Не нашел у себя по осциллографу из компьютера - Google!



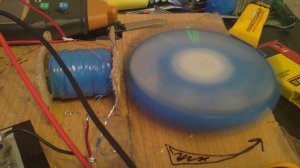

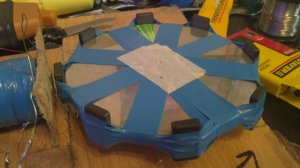

Добрый день. Я собрал схему с комп. вентелятором. Работает, балуюсь с ней второй день.
У меня есть пару вопросов.
1. Как Ведини подключал 10 катушек, и зачем это ему это надо было, если все работало с одной?
2. Кто практически это использовал в более масштабном плане?(запитка освещения в частном доме ну и т.д. и т.п.)



нацелен на это )))) но сам только начал экспериментировать с одной



Думаю для того что бы увеличить частоту (плотность) импульсов радиантной энергии. Так как моторы Бедини имеют свою, стабильную скорость вращения ротора (колеса) и поэтому частоту импульсов увеличить за счёт увеличения скорости вращения ротора невозможно.
А увеличение частоты импульсов нужно для боле быстрой зарядки аккумуляторов, это стало одной из причин, по которым я, выбрал электронный вариант Бедини (твёрдого тела) где можно изменять частоту генерации.
Я тоже задавался этим вопросом и, после изучения всего что мне удалось найти в интернете по Бедини, пришёл к такому выводу. Хотелось бы получить подтверждение опытных коллег - так ли это?



Может кто накидает примерную схему с 10-ю катушками?



Посмотри здесь понятен принцип их подключения
<a class="postlink" href="http://t0.gstatic.com/images?q=tbn:ANd9GcTM712Ow12MZwivghODTr1zyqz9yksksQ60HOeL9O35IsZPTzlBoA" onclick="window.open(this.href);return false;">http://t0.gstatic.com/images?q=tbn:ANd9 ... IsZPTzlBoA</a>



Получается паралельное включение через разделительный диод. И я так понимаю только на одной катушке 3 обмоти на остальных только выходная?



Доброе время суток! Второй месяц колдую над схемой SSG. Ротор алюминий -28см. Магниты -12шт от немецких стартеров, склеены по 3шт. и того 36шт. Маленьким магнитом нашел скалярные южные полюса. Катушка 850 витков сдвоенным проводом.(не скрученным). Сердечник-китайские электроды 2мм.(трое суток висели на сильном магните и никаких следов намагниченности). Аккумуляторы- от мотоцикла 7а\ч. Осциллографом ничего не нашел(может просто он мертвый), но конденсатор 470мкф500в заряжается до 150вольт. Устал постоянно заряжать тяговый акб и запитал мотор от БП 12в. Четыре цикла заряд\разряд, с подробной записью всех параметров и не увидел увеличения емкости. Заряжаю 2шт сразу до 15,7-15,9в, разряжаю сборкой LED током 0,34а. Может я не так что-то делаю?



Привет, я бы рекомендовал заряжать только один, у тебя ведь не очень мощная установка. Одновременно можно заряжать только батареи, одинаковые по кондиции. Выложи фотку установки и данные заряда-разряда, данные батарей, обороты ротора примерно, да и схему сборки желательно.Успехов.



Схема классическая(руководство для начинающих часть 1), акб китайские новые 12в/7а/ч. 2шт. тяговый 12в/9а/ч. новый. Залил электролит р= 1,27 отстоялись около 6 часов, затем зарядил от сети. Разрядил оба сразу лампочкой 12в 40w. Разряжались до 5в 4ч20мин. ток 3,2а: емкость 13а\ч у двоих, 6,5 у одного, снова зарядил от сети до 12,8в больше не брали, да и ток заряда упал до 150ма(в начале было1,5а время примерно 8часов). Затем подсоединил к SSG на 12ч.(на ночь, ток потребления 180ма) утром тяговый акб(9а\ч) сел до 11в, обороты упали. на заряжаемых было по 13,1в. подсоединил акб 12в/55ач и ушел на работу. Вечером акб зарядились до 13,5в. Разрядил до 12,5в током 680ма за 6,5 часов. Вместо тягового акб подсоединил блок питания 14в( в холостую, 12,5 в нагрузке) 48часов заряжал пару до 15,7в больше не брали. разряд до 12,5в током 0,68А за 6,5 часов. Следующий заряд занял 24часа, а разряд точно также больше 4,4 а\ч не получается. Фотки мотора и акб выложу завтра.



Хатуль Мадан, в схеме, которую ты выложил выше, показано: первое, как подключать транзисторы, второй, третий.......десятый.
И, второе, как заряжать питающий аккумулятор, снимая импульсы с отдельной катушки через мост и коммутатор.
Здесь более понятная схема такого устройства:
<a class="postlink" href="http://peswiki.com/images/c/c3/Self-runner1.JPG" onclick="window.open(this.href);return false;">http://peswiki.com/images/c/c3/Self-runner1.JPG</a>
О десяти катушках там речь не идёт.
