Резонанс на трансформаторе. Расчет схемы

Тема в разделе "Резонансные генераторы", создана пользователем Lev-sky, 5 Июнь 2017.

  1. исток

    исток Пацак

    Добрый день или вечер. Транс намотал на ферит кольце нар диаметр 87 мм прон 8.5 тисяч. зеленое . Соеденил по схемке . Вл -это левая на мотка? вп -правая ?Пока не пробовал . Есть ген с выходом 15 вольт и током до 8 ампер частотой до 30 кгц . Вторичку в резонанс ?

  2. исток

    исток Пацак

    Да восемь секций .

  3. Lev-sky

    Lev-sky Пацак

    Ну да основной резонанс на вторичке. Конденсатор перед лампочкой как раз подберается в резонанс.
    У меня лампа на 12В от поворотника машины, и конденсатор пленочный получилось подобрать где-то 200nF но у меня частоты выше. Но все равно можно от этого отталкиваться
    Частота ограничением до 30кГц не самое лучшее. Ферриты используют от 30кГц до 70кГц
    Поэтому пробуй 300nF 250nF 200nF или около того, но если с такой же нагрузкой

    Последнее редактирование: 11 Ноябрь 2019
  4. исток

    исток Пацак

    Первичка 20 витков .Вторичка тоже . По 5 на секцию . Две левые соеденил последовательно .Две пр авые тоже конец с началом .. Потом соеденил паралельно начала и концы двух пр авых и двух левых и налампу через кандер . И ничего нету на выходе . Левые мотал в одну сторону правые в другую . Индуктивность около нуля . Поменял конци правой на выходе есть . пытаюсь присобачить резонанс .

  5. Lev-sky

    Lev-sky Пацак

    20 витков это не много будет?
    Судя по заводским импульсникам, там вторичка на 12В 5-7 витков делается на 100мкГн, а 20 витков это гораздо больше получится.

  6. исток

    исток Пацак

    Так пытался уменьшить ток потребления . Вот и намотал -20. Короче ничего не вышло как всегда . Выход меньше входа .

  7. profinrus

    profinrus Пацак

  8. Rakarskiy

    Rakarskiy Почетный участник Форума

  9. Lev-sky

    Lev-sky Пацак

    А как замерял то? Какая мощность без кондера если напрямую без резонанса?
    Мощность можно замерять только на переменном токе, если перед нагрузкой поставить выпрямитель, то мощность падает. Потому что я пробовал через диодный мост, он портит все. А обычный вольтметр на таких частотах адекватно не покажет и токовый датчик нужен специальный. Самодельный датчик на феритовом кольце вносит индуктивность, что тоже понижает характеристики. Поэтому точно замерить можно только на 50Гц

    Видео выше показывает без резонанса, а здесь с резонансом - немного другая ситуация.

  10. profinrus

    profinrus Пацак

    вот ещё один клоун,мощность увеличивает.

  11. profinrus

    profinrus Пацак

    что же ни кто так и не повторил эту простую конструкцию,мишин так доходчиво всё объясняет.


  12. Lev-sky

    Lev-sky Пацак

    Сейчас не то видео нужно, а сначало вам нужно разобраться с намоткой и только потом переходить дальше и можно по Андрееву пробовать будет. Но без правильной намотки нечего там делать.
    Там еще о конденсаторах нужно знать - керамические нельзя использовать. Мишин кажется слюдяные ставил если не ошибаюсь.
    Про намотку с 24-й минуты нужно смотреть. Там реч про противо эдс - от сюда и эфект


    Последнее редактирование: 16 Ноябрь 2019
  13. profinrus

    profinrus Пацак

    этой лабуде уже столько лет,а воз и ныне там.
    делал и не один раз,что при замыкании вторички первичка ни как не реагировала,а в некоторых случаях и падало потребление,но как только вешаешь любую нагрузку,именно любую,всё пробовал,от лампочек до дросселя,сразу все эффекты пропадают.
    в том вся фишка этих фокусов,что именно при замыкании вторички первичка не откликается.
    пробовал через токовый трансформатор,сразу всё отражается на первичке.
    все эти подходы лобуда!
    все лезут в дебри,простого ни кто не хочет видеть.
    у андреева реально наверняка работает,но за нюансами не видно главного.

  14. Lev-sky

    Lev-sky Пацак

    А как переключал обмотки?
    У Андреева обмотка как по Мишину. Встречное соединение работает только в посекторном исполнении. Там же видно что он скопировал Мишину идею, а следовательно и наматывал так же. Только у него вместо лампочки стоит параллельный колебательный контур.

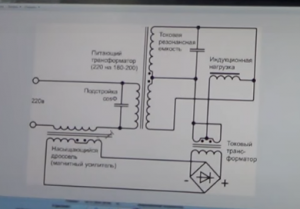

    Снимок экрана - 11.12.2018 - 13:59:32.png

    Последнее редактирование: 16 Ноябрь 2019
  15. profinrus

    profinrus Пацак

    вот то что нарисовано на этой картинке,повтори и покажи,прославишься больше андреева,так как по его мастерклассу ни кто ничего не повторил.

    даже проще.
    повтори вот этот патент,с виду всё элементарно,я всю ту зиму возился с ним,чё только не делал,не выходит каменный цветок.
    http://www.freepatent.ru/patents/2201001
    повторишь,благодарности моей предела не будет.
    Патент 2201001 Усилитель магнитного потока. Входная мощность 200 Вт, и 3000 ВА - в резонансном контуре.
    [​IMG]

    Последнее редактирование: 16 Ноябрь 2019
  16. исток

    исток Пацак

    Правые и левые последовательно . Потом конц правой с концом левой . Начала также .Встречное паралельное включение . На выходе ноль . Соеденял вторички и последовательно просто . На выходе половина напряжения входа . Делал витки вторички в два раза больше первичных . и через кандер .Ирезонанс ббыл а выход меньше входа . Херня все это и вранье .

  17. Lev-sky

    Lev-sky Пацак

    Так я и спрашивал какой выход без резонанса если убрать конденсатор из схемы?
    Тоесть сначало нужно замерить КПД самого транса без резонанса, а уже потом сравнивать с резонансом. Потому что если намотка кривая то КПД будет низким
    Эксперимент ставится на трансформаторе у которого КПД ну 95% хотябы
    А если с резонанса меньше выходит, то тогда сколько он выдает без резонанса в обычном режиме? 25% что ли?
    Здесь резонанс не совсем обычный - он широкополосный т.е. резонит в широком диапазоне, но есть частота на которой мощность на выходе максимальна, эту частоту и нужно найти.

  18. profinrus

    profinrus Пацак

    исток, не расстраивайся.
    все эти пляски с транзисторами,всё это хрень,кто бы что бы не говорил,конкретно нормальных результатов ещё ни кто не показал.

  19. Lev-sky

    Lev-sky Пацак

    Ну вообщето все известные БТГ используют транзисторы - Калабухов, Капанадзе, Мишин и др Без транзистора даже теслу не завести без искровика.

    Последнее редактирование: 16 Ноябрь 2019
  20. profinrus

    profinrus Пацак

    от названия,суть не меняется.
    ни у кого из перечисленных выше,нужного результата нет,только одни предположения,догадки,да модификации.
    хотя тот же Тесла всё делал без транзисторов.
