Бедини на базе кулера

Та же проблема, купил два диода 1N4007 - буду пробовать.
Кто знает, существенное влияние оказывает марка диода?



Насчет влияния марки диода не могу пока ничего сказать, а вот насчет обмотки куллера могу кое-что посоветовать.
Вы якорь куллера вручную наматывали или просто перепаяли как советуют в разных руководствах?



С диодом Шотка кулер крутится?

О, нашёл диод в адаптере зарядки аккумуляторной дрели.



Да, крутится. Выпрямительный диод Шотки sr150.
Когда искал диоды для схемы, то разобрал ненужный блок питания от мобильника. Там был диод 1N4007 и диод Шотки sr150.
Но прежде чем его ставить сравнил характеристики sr150 и 1N4001 - они оказались похожими.



Все собрал, а кулер не крутится...
Есть подозрение, что я его неправильно подключил...



Попробуйте сделать так:

Отсоедините куллер от схемы и попробуйте пальцем его раскручивать. Обычно он вращается почти без шума - это нормально.
Теперь подсоедините куллер к схеме, подключите первичный и вторичный аккумуляторы. Потенциометр установите как и рекомендуют на 680 Ом. Снова попробуйте раскручивать куллер пальцем. Если все собрано правильно, то при вращении куллера слышен свист. Если же он вращается так же как и без подключения к схеме, то возможны такие неисправности:
1) неправильно собрана схема (я собирал по схеме Шелдона)
2) неправильно переделан куллер (У меня 2 вентилятора. Один перематывал вручную, а второй, согласно руководства, чуть подправил. Работают оба. Но тот, который перематывал вручную работает лучше. Если вам интересно, напишу почему)
3) не соблюдена полярность при подключении

Если же все собрано правильно и при раскручивании куллера слышен свист, но, тем не менее он останавливается, то теперь нужно просто настроить систему. Как это сделать напишу, если у вас именно эта проблема.

Всего доброго, успехов



Все подключил - свиста не слышно, кулер сам совсем не вращается.
Нет разницы: подключены аккумы или нет.

Использовал следующую схему, только транзистор КТ819ГМ, соединено парами из кабеля витой пары.
Пока еще не пропаял, а сделал на скрутках - может из-за этого?

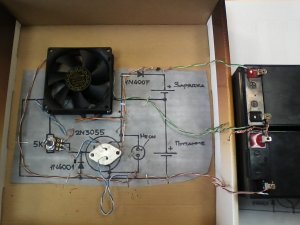

Фото (потенциометр на 1 К, а не на 5)

Завтра все пропаяю - если не заработает, то буду менять кулер.



Из личных наблюдений:
Обмоток стандартного кулера для получения желаемого опыта недостаточно. У меня 80-мм кулер - схема была собрана правильно, работала от 7,6 В. Но на выходе были импульсы не более 50 В. Мне кажется, что надо добавить ещ1 катушку - внешнюю.
По поводу диода - по сути, без разницы, главное, чтобы максимальное обратное напяжение на диоде было не менее 1000 В (из даташита диодов на схеме).

А кулер у Вас до переделки работал?

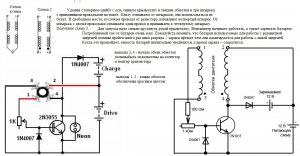

Высылаю свою рабочую схему, надеюсь поможет.
Там же схематично указано как переделывать или перематывать вентилятор.
Указана полярность подключения.

Если что-то непонятно, спрашивайте<br /><br />-- добавлено: 17 окт 2012, 22:15 --<br /><br />Да, ether прав - мощность генератора Бедини на базе куллера маленькая. Поэтому заряжать аккумулятор, который указан у вас на картинке, с его помощью долго. Когда система у вас заработает, первые опыты лучше сделать на маленьком аккумуляторе, например 2.5V AA. Но сначала нужно просто добиться того, чтобы система заработала.



Перед самим экспериментом я не проверил, а так вообще да

Поищу кулер покрупнее.

Огромная благодарность за ответы и поддержку



dev2701
Спасибо преогромное за схему, намотал все катушку как показано на схеме. Попробовал собрать схему, но вентилятор не крутится, отчетливо слышен свист между коллектором и эммитором, причем при разных положениях резистора и тональность свиста разная, но все же движение кулера замедляется, в чем может быть проблема? (питание от сети 220 через адаптор 4,8 в, 250 милиампер)



Запускал и работает.

Методика настройки:
а) Использовать источник питания с регулируемым выходным напряжением;
б) В базе используем переменный резистор (не проволочный!);
г) Подбираем режим, когда импульсы формируются только в момент прохождения магнитов кулера над катушками.

Необходимо убедиться в правильном подключении обмоток кулера.

Действительно кулер с шаговым двигателем не самый удачный вариант. Возникает обратная электромагнитная связь и система формирует импульсы непрерывно. Плавно снижайте напряжение питания и наблюдайте за неоновой лампой. При вращении лопастей добейтесь вспышек. Далее регулируйте резистором в базе для обеспечения максимальной скорости работы кулера без самовозбуждения.

Правильное соотношение резистора в базе и напряжения питания даёт кстойчивое движение.



Здравствуйте. Вот схема Кулера по которой я собирал. Подключил крону подсевшую (для проверки), на зарядку тоже крону и заработало, неонки не ставил. Теперь нужно искать аккумуляторы.



ИСПРАВЛЕНАЯ СХЕМА. Если подключить выводы одной катушки наоборот. относительно второй, то кулер не будет крутить. Два диода одной марки 1N4007.



Ребят здравствуйте, скажите пожалуйста стоит ли наматывать катушки бифилярно?



Да



Опыты с энергией из кулера

хотел бы поделится своими наблюдениями.... пишите ваши мысли, идеи ну и замечания, спасибо выкладываю на ютуб
[youtube]HRqwbVPSzG4[/youtube]



Re: Опыты с энергией из кулера

Ну утром оставил поехал на работу посмотрим что будет в 10:15 было 13,61 вечером отпишусь
