Недоделанный гибрид Тесла, Мельниченко Капанадзе

Тема в разделе "Резонансные генераторы", создана пользователем Unknown1618, 13 Апрель 2011.

  1. механик

    механик Administrator

    Я себе уже всю голову сломал насчет этой схемы :smile3: Даже понял как транзисторы подключены,на видео можно разглядеть.Однако принцип действия не понятен.

  2. Rakarskiy

    Rakarskiy Почетный участник Форума

    Если меньше частоту то для высоковольтных цепей есть и великолепные вещи (Иван Энергетик в споре указал на IGBT, но мы учимся, ему спасибо) <a class="postlink" href="http://www.kosmodrom.com.ua/data/mosfetstm.php" onclick="window.open(this.href);return false;">http://www.kosmodrom.com.ua/data/mosfetstm.php</a>
    те что в конце.
    Возможно и разрядник не понадобится.

  3. ivan7

    ivan7 Guest

    <a class="postlink" href="http://catalog.gaw.ru/index.php?page=component_detail&id=62817" onclick="window.open(this.href);return false;">http://catalog.gaw.ru/index.php?page=co ... l&id=62817</a>

  4. Rakarskiy

    Rakarskiy Почетный участник Форума

    Иван да тебе цены нет, ходячий справочник, Спасибо

  5. ivan7

    ivan7 Guest

    пожалуйста, рад помочь

  6. bass776

    bass776 Антитентурианец

    Для чего нужны дроссели в этих аппаратах


    Дроссели высокой частоты (на схеме Смитта RF choke)
    Это название произошло от немецкого слова die drossel, что означает – "заслонка". Основное предназначение дросселя – создать высокое сопротивление переменному току ("заслонить" его) и пропустить без потерь постоянный ток.
    Т.е. для ВЧ напряжения он представляет очень высокое сопротивление и не шунтирует колебательный контур. Зато пропуская постоянный ток с конденсаторов в Схеме Смитта.


    Вложения:

    • 116.JPG
      Размер файла:
      7,3 КБ
      Просмотров:
      384
    • 114.JPG
      Размер файла:
      88,7 КБ
      Просмотров:
      380
  7. ivan7

    ivan7 Guest

    а почему конденсатор включен между средней точкой и концом обмотки,
    а не между концами обмотки, что правильнее?

  8. bass776

    bass776 Антитентурианец

    Так глубоко в теорию работы приёмников не вникал, но это рабочие схемы и сомневаться в работоспособности не приходится.
    Можно конечно и вникнуть.

  9. Rakarskiy

    Rakarskiy Почетный участник Форума

    Андрей, Иван на схему смотрит как энергетик, а тут основы волновой передачи и приема (радиотехника).
    То что делаешь ты в себя включает и то и другое.

  10. bass776

    bass776 Антитентурианец

    Сергей Спасибо.Как писал Стребков действительно радиоинженеры и энергетики могут друг друга не понимать. Самое интересное что в начале 20 века и Тесла для передачи энергии и Герц для передачи сообщений использовал практически одинаковые подходы. Это потом из энергетической сферы убрали высокочастотную составляющую.

  11. Rakarskiy

    Rakarskiy Почетный участник Форума

    Вся проблема не в противостоянии а в объединении, знаний особенно по техническим решениям, которые уже существуют. Зачем изобретать дважды. нужно использовать то что изобретено (я имею ввиду некоторые технические решения) а энергетики их знают

  12. ivan7

    ivan7 Guest

    там может быть чисто конструктивные особенности, например у конденсатора один из выводов конструктивно находится на корпусе, а в схеме нулевой точкой и является средняя точка обмотки, поэтому и такое включение.

    пс. если не трудно может кто то знает
    разбиралась ли здесь конструкция Тестатики поэлементно,
    потому как в ней присутствуют некоторые непонятные детали?

  13. Rakarskiy

    Rakarskiy Почетный участник Форума

    не знаю но вот ссылка на материал много фоток
    <a class="postlink" href="http://www.macmep.ru/testatika/testatika.htm" onclick="window.open(this.href);return false;">http://www.macmep.ru/testatika/testatika.htm</a>

  14. bass776

    bass776 Антитентурианец

    Может кому нибудь будет интересен оригинал статьи Тесла о передаче энергии без проводов от 1919 г.


    Вложения:

  15. Volnopower

    Volnopower Антитентурианец

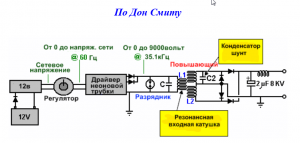

    Этот кондер - является шунтом для одной обмотки чтобы внести асимметрию в контур. Иначе , как они объясняют (Уткин в часности) - не будет съема энергии с ВВ контура .

    По ТЕСТАТИКЕ - это или фейк , или просто - МАКЕТ . Судите сами (см.фото) , может ли работать установка с не пропаянными соединениями ? Провода просто накручены - абы как ...


    Вложения:

  16. bass776

    bass776 Антитентурианец

    Volnopower
    Вот здесь есть перевод с презентации Смитта 1996 года
    <a class="postlink" href="http://tarielkapanadze.ru/Smith.htm" onclick="window.open(this.href);return false;">http://tarielkapanadze.ru/Smith.htm</a>

    Так здесь он рассказывает что этот конденсатор настраивает вторичную катушку а не шунтирует.
    Честно говоря что такое шунтирование конденсатором?
    Если даже сравнить эту схему что вы привели, то это типичная схема детектирования ВЧ сигнала как в схеме что я приводил выше.


    Вложения:

    • 116.JPG
      Размер файла:
      56,1 КБ
      Просмотров:
      318
  17. Volnopower

    Volnopower Антитентурианец

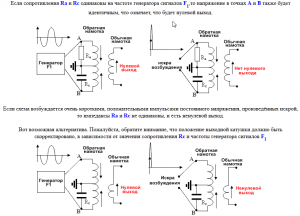

    Вот здесь пояснения :


    Вложения:

  18. bass776

    bass776 Антитентурианец

    Volnopower

    Я извиняюсь за свою "темноту". А кто такой Уткин? Что он сделал? Я просто не встречал кроме его описаний в одном месте больше ничего.

  19. ivan7

    ivan7 Guest

    касательно верхней картинки,
    если можно поподробней

    количество витков, размеры катушек и параметры искры?

    -- добавлено: 18 янв 2013, 18:06 --

    спасибо, это видел
    в составе тестатики есть разрядники с хитрыми обмотками вокруг них,
    может кто в курсе подробностей?
    количество витков и элементы согласования/ выпрямления ?<br /><br />-- добавлено: 18 янв 2013, 18:15 --<br /><br />
    именно та что показана согласен, но принципиально её можно действительно запустить в работу, генератор Вимшурста обратим, но он фактически служит только для запуска, далее высоковольтное напряжение крутит диски уже как двигатель.

  20. Volnopower

    Volnopower Антитентурианец

    Я сам толком не знаю . Вроде бы работал гл. инженером на запорожском трансформаторном заводе , ну и занимается вопросами СЕ - как хобби .

    Там одна теория без указания данных катушек . Смотреть надо материалы по Д. Смитту .
