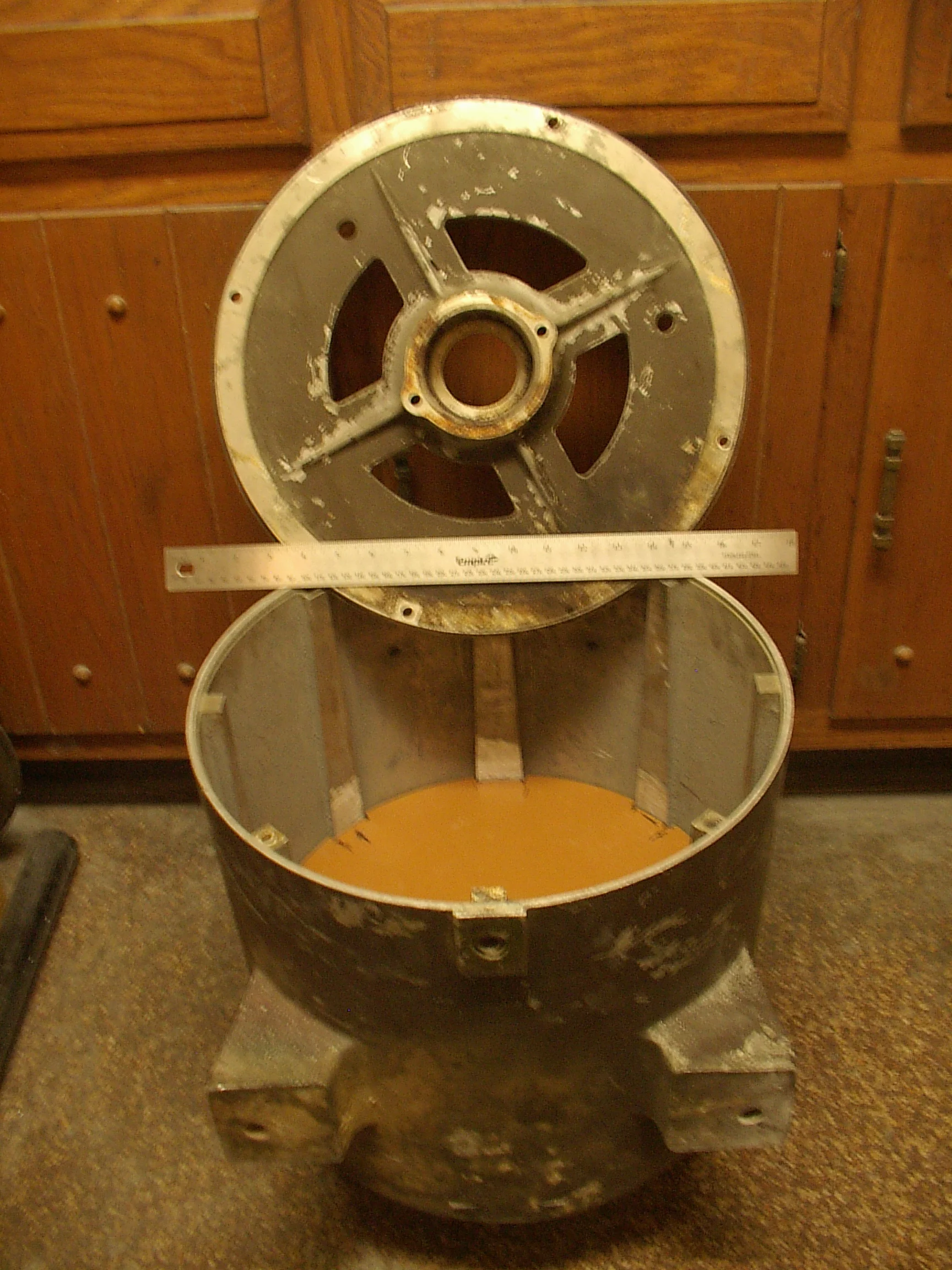

Хочу поделиться своим опытом по изготовлению эффективно работающего генератора, изготовлением почти без применения станков по обработке металлов. Основой такого генератора является корпус любой электрической машины — обычных генераторов, электродвигателей, преобразователей, и всего того круглого, что имеет вал с подшибниками и вращающуюся внутри деталь. Возьмем наиболее распространеный вид такой машины — асинхронный двигатель переменного тока. Он состоит из корпуса, стального статора с обмотками и короткозамкнутого ротора. Нам не нужен ни этот статор, ни ротор ( двигатель может быть сгоревшим ), нам нужен только сам корпус, желательно алюминиевый, крышки этого корпуса, и вал с подшибниками — это механическая основа будущего генератора. Далее перехожу к технологии изготовления генератора.

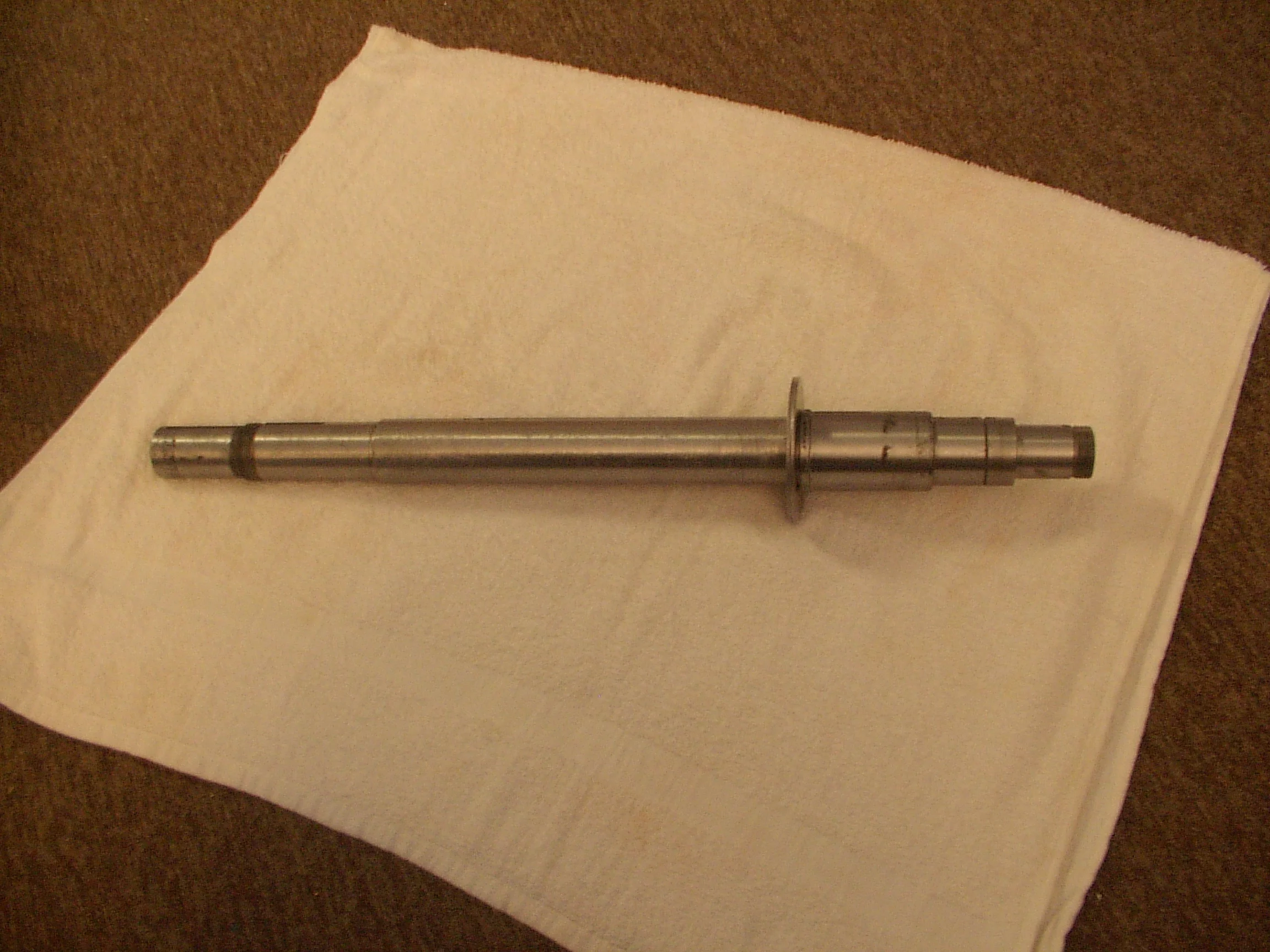

3. Операция по доработке вала генератора. Эта доработка заключается в чистовой проточке вала, и нарезания резьбы на одном его конце. Для чего это нужно ? Дело в том, что на этот вал будут насаживаться магнитные диски, и после сборки сжиматься гайкой. На противоположном резьбовому конце вала должен быть установлен упор в виде стальной шайбы достаточного диаметра. Эта шайба должна упираться в проточку большего диаметра, или быть привареной к валу. На фото №2 показан вал с закрепленной на нем шайбой, эта шейба должна иметь 3 отверстия для соединения с первым магнитным диском генератора.

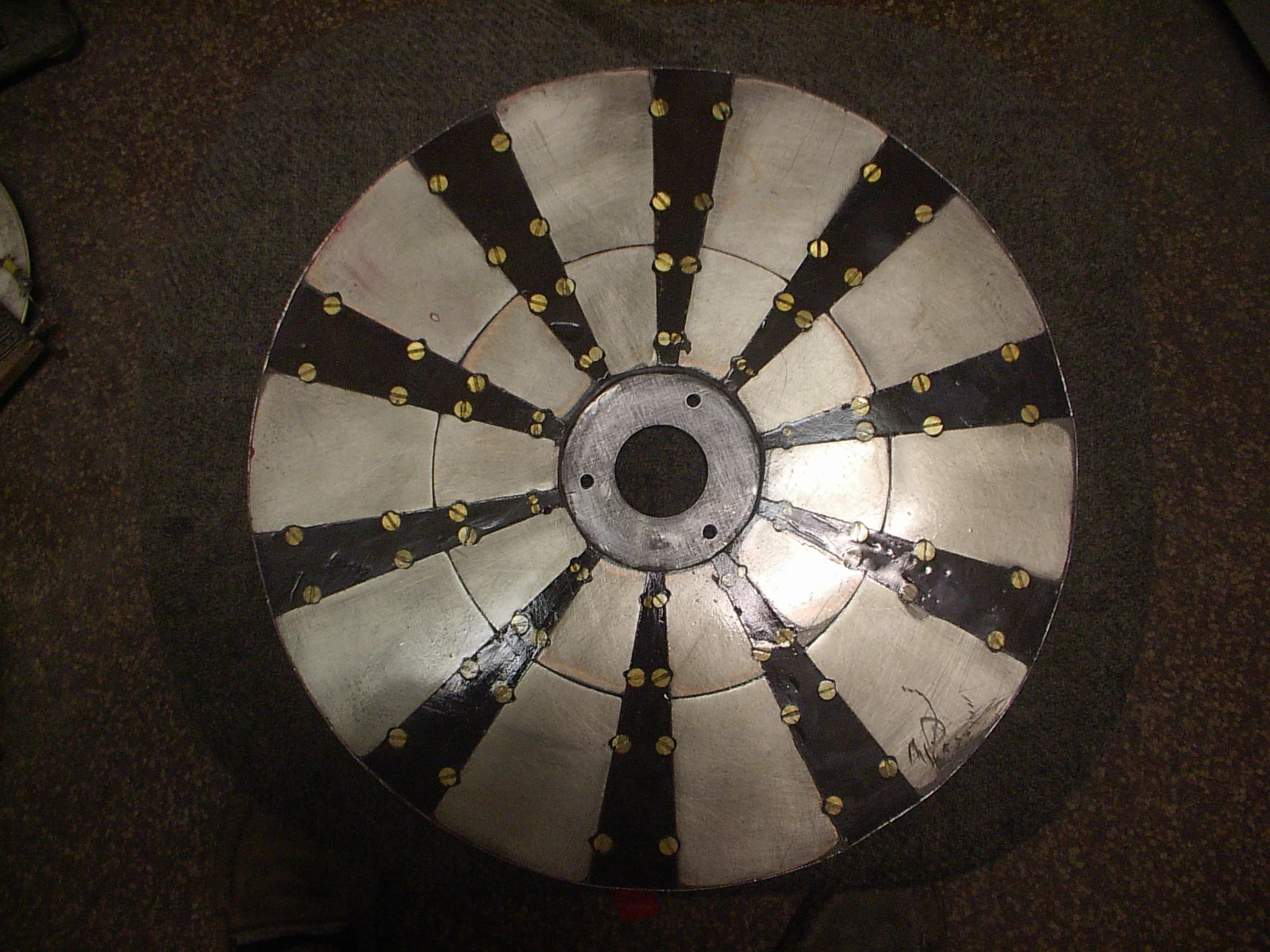

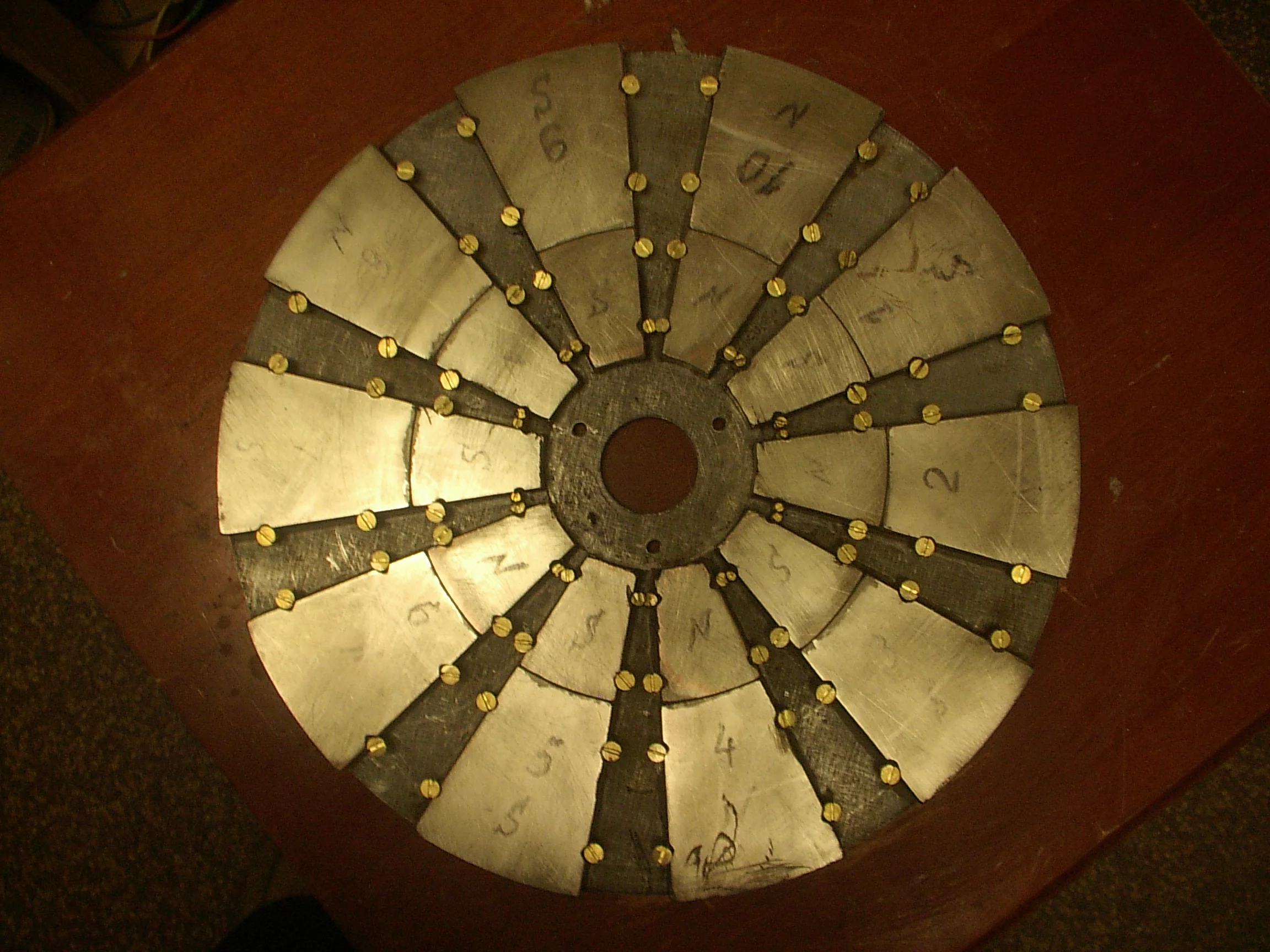

4. Операция по изготовлению магнитного диска. Первым делом надо изготовить сам стальной диск нужного диаметра и толщины. Его диаметр определяется диаметром расточки корпуса. Толщина определяется мощностью генератора, и колеблется в пределах 4 — 8 мм, чем больше мощность, тем больше и толщина. Вырезать такой диск можно лазером, или на металлообрабатывающем станке обработать, после вырезания его автогеном. В крайнем случае можно использовать и подходящую дисковую пилу с мелким зубом. В центре диска должны быть три резьбовых отверстия для соединения его с шайбой на валу генератора. Теперь вам надо разметить этот диск для размещения на нем магнитов. Предварительно вам надо решить, сколько пар полюсов будет иметь ваш генератор. Он может иметь их от 2 до 6 пар, ибо магниты должны иметь между собой расстояния на диске. От размера магнитов и зависит число пар полюсов. Полюса отдельных магнитов на диске должны чередоваться, смежные магниты должны иметь разные полюса. Далее вы должны решить как будут крепиться магниты на диске. Надеяться что они сами примагнитятся к стали и будут крепко держаться, нельзя. Центробежные силы, при вращении диска, будут стремиться сдвинуть их по радиусу. Поэтому они должны будут приклеены специальным клеем, подбираемым по вашему усмотрению, либо закреплены боковами потайными винтами. Для надежного исключения движения магнитов по радиусу требуется вокруг диска с магнитами сделать прочный бондаж из немагнитной фольги или стеклотканевой ленты. Когда такой бондаж будет готов, то можно приступать к заливке диска эпоксидной смолой, бондаж будет играть роль бортиков при её заливке. Чтобы смола не выступала над поверхностью магнитов, её можно прижать сверху немагнитным диском. На фото №3 изображен такой магнитный диск до его заливки смолой. Я прменял потайные бронзовые винты для крепления магнитов. На фото №4 изображен магнитный диск после заливки его эпоксидной смолой, а на фото №5 изображен первый магнитный диск с бондажем, уже закрепленный на валу.

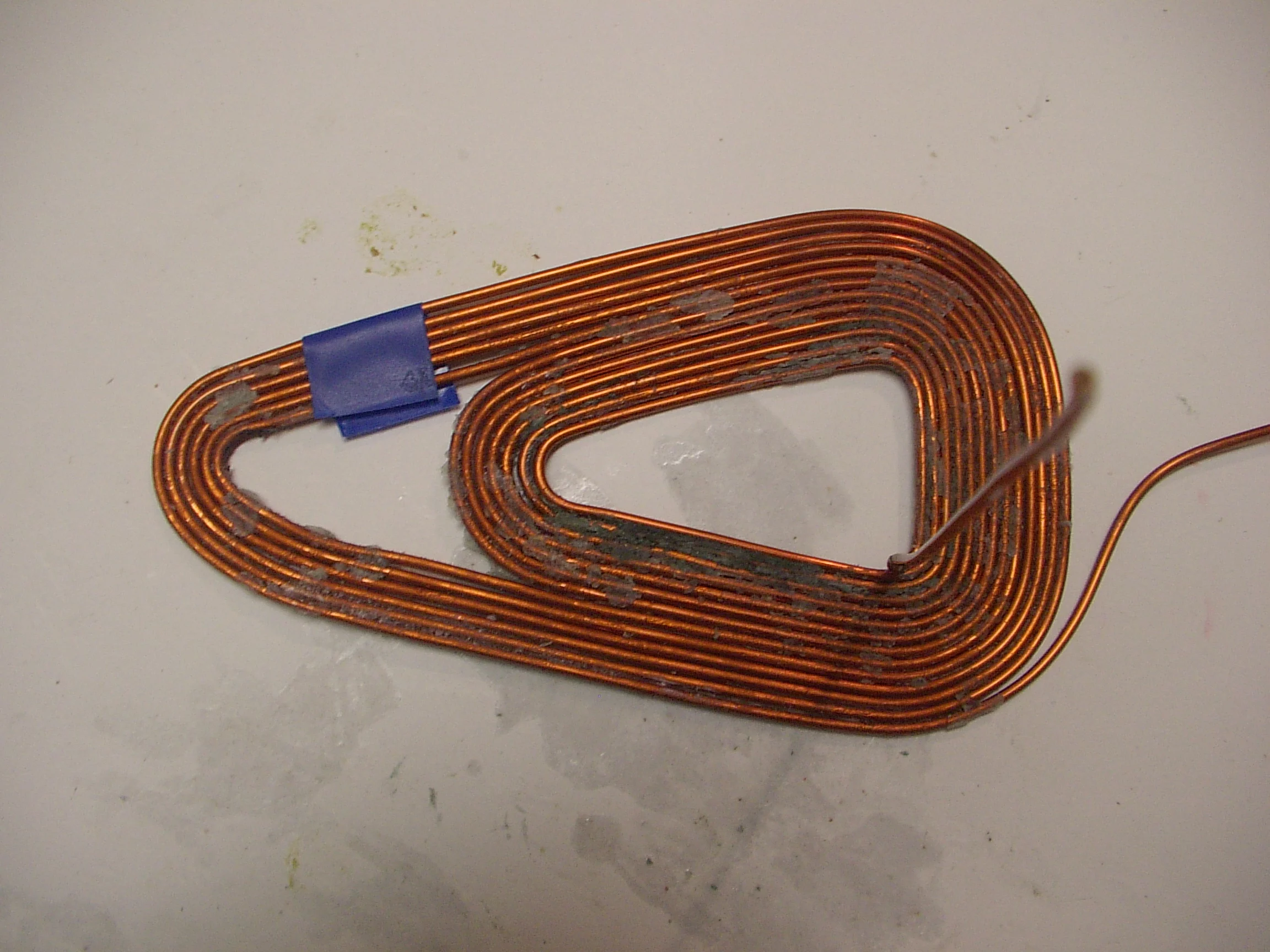

5. Операция по изготовлению обмоточного диска. Обмоточный диск состоит из отдельных обмоток секторной формы. На фото №6 изображена одна такая однопроводная обмотка. Она изготавливается на специальной оправке, описать которую я могу отдельно. Обмотка генератора многофилярная, и каждая катушка состоит из нескольких слоев однопроводных обмоток по вашему выбору (у меня таких три слоя). Все катушки закрепляются на гетинаксовом диске толщиной 2-3 мм, как без станков изготовить такой диск, надо писать отдельно. На обмоточном диске эти слои соединяются последовательно, как это изображено на фото №7, и каждая отдельная обмотка имеет только два вывода. Эти выводы соединяются с соседними обмотками через красные переходы межкатушечных соединений, как это изображено на фото №8. В этих соединениях чередуются соединения конец с началом, и конец с концом, как чередуются и полюса магнитов на магнитном диске.
6. Изготовление дистанционных шайб. Здесь требуется пояснение, что это за шайба, и для чего она нужна. Мы имеем уже два готовых магнитных диска, и между ними нам надо разместить наш обмоточный диск, но разместить так, чтобы при вращении магнитных дисков они не терлись о него. Для этого магнитные диски надо раздвинуть на определенное расстояние. Вот стальные дистанционные шайбы и выполняют эту функцию, они насаживаются на вал генератора и создают это расстояние. На фото №9 изображен чертеж такой шайбы. Она имеет ступенчатую форму, и для каждой пары магнитных дисков требуется две таких шайбы. Когда их соеденить между собой меньшими диаметрами, то возникает как-бы общая срединная проточка малого диаметра, в которую и входит малый диаметр обмоточного диска. Таким образом обмоточный диск оказывается точно по середине между магнитами. Длина этой общей проточки должна быть немного больше толщины обмоточного диска, чтобы он не соприкасался с магнитными дисками. Такие дистанционные шайбы, нужных размеров, можно изготовить на любом токарном станке. На фото №11 изображен первый генерирующий блок перед установкой его в корпус генератора.

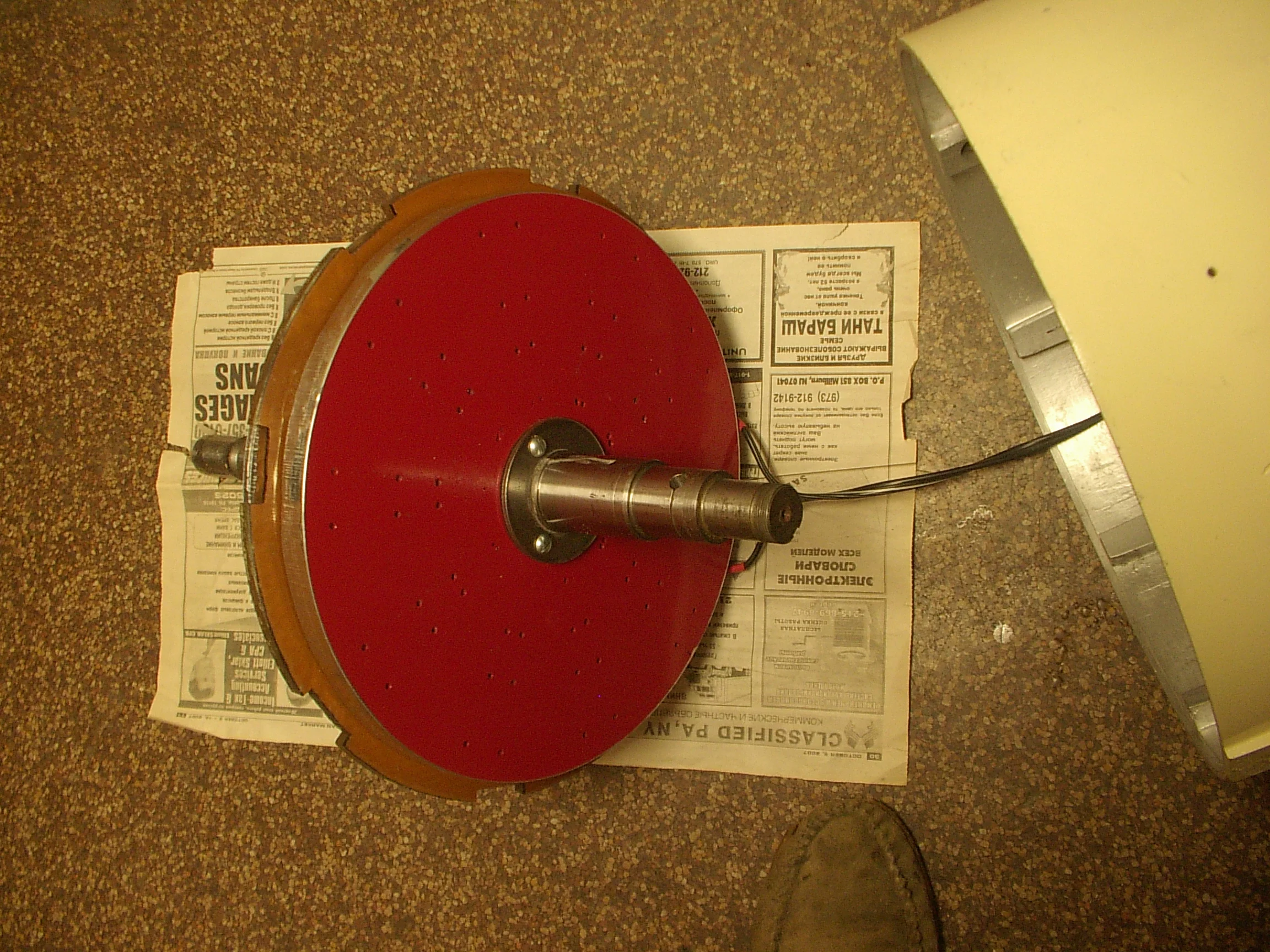

7. Операция по сборке генератора. К этой операции вам надо приготовиться, магниты очень сильные, и при насадке магнитных дисков на вал они будут стремиться соединиться с такой силой, что вам не удержать их руками. Поэтому вам необходимо изготовить специальный съемник для сборки и разборки генеоратора.Такой съемник изображен на фото №10. Это стальная труба, с одного конца которой приварена шайба с тремя отверстиями, аналогичная упорной шайбе на валу генератора, а на другом конце приварена шайба с резьбовым отверстием. А это отверстие заворачивается длинный винт с острым концом, который упирается в центровое отверстие вала, и при вращении постепенно сближает магнитные диски. Аналогичным образом он и разводит эти диски при разборке генератора. Имея уже такой съемник вы можете приступить и к сборке генератора. Первый магнитный диск вы без проблем надеваете на вал и закрепляете его винтами, как это изображено на фото №5. Вместе с валом вставляете его в подшибник корпуса генератора. Для этого конец этого вала должен быть подработан и не иметь тугой посадки. Теперь надеваете на вал первую половину дистанционной шайбы, затем на её малый диаметр надеваете обмоточный диск, и ставите вторую половину дистанционной шайбы — первый генерирующий блок готов, не забудьте провод от него вывести наружу. Аналогичным образом нанизывются на вал и остальные магнитные и обмоточные диски. Первый и последний магнитные диски имеют магниты с одной стороны, а все остальные с двух сторон. Все магнитные диски при этом самоориентируются магнитным полем, и нам требуется только сжать их вместе. Для этого берете и закручиваете гайку на валу, и ставите вторую крышку корпуса генератора — генератор готов для испытаний.

Успешных испытаний. Что не ясно пишите мне по адресу:
bogchelovek@yahoo.com

Ваш Игорь Васильевич
