Бестопливный генератор

[delamorto]

Вся соль в том чтобы не автоколебания получить на блокинге, а загнать транзистор блокинга в лавинный режим, это даже запустить не спервого раза можно.Многие путают автоблокинг с блокингом в лавинном режиме.Для этого нужно подбирать пары транзисторов способных это делать совместно.

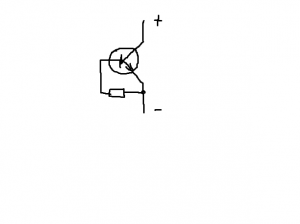

На этом принципе Тигра сделал заменитель искры, транзистор в таком режиме выдает столько же разнообразных гармоник как и искра.
Вот все просто выглядит....а попробуй режим поймать :?



[sfch]

Я посоветовался со старыми радиолюбителями,они говорят ,"что вы уперлись в полевики ,ищите старые германевые транзисторы типа П 210...П 700... они как бы созданы для блокингов в лавинном режиме", современные аналоги мне не извесны С Уважением....



[dom2]

Деламорто собрал по твоей схеме.Лампа не горит.потребление 1,23А



[delamorto]

Я посоветовался со старыми радиолюбителями,они говорят ,"что вы уперлись в полевики ,ищите старые германевые транзисторы типа П 210...П 700... они как бы созданы для блокингов в лавинном режиме", современные аналоги мне не извесны С Уважением....

Весьма вероятно что быдет лучше на них, я собирал блокинги на П214а ....



[delamorto]

Деламорто собрал по твоей схеме.Лампа не горит.потребление 1,23А

Проверяйте, где то напутали. В видео показывал как потребление зависит от положения ферита в катушке.
Лампа по любому должна гореть.



[sfch]

Я посоветовался со старыми радиолюбителями,они говорят ,"что вы уперлись в полевики ,ищите старые германевые транзисторы типа П 210...П 700... они как бы созданы для блокингов в лавинном режиме", современные аналоги мне не извесны С Уважением....

Весьма вероятно что быдет лучше на них, я собирал блокинги на П214а ....

214 слабый для этого,лутьше П 210 или 2т210,они раньше стояли в мощных военных блоках питания и кстати во многих в этом режиме блокинга они и работали,если их мощности не будет хватать их просто можно паралелить



[delamorto]

Кое как подобрал пару транзисторов, но у одного амплитуда меньше, зато запускаются одновременно.

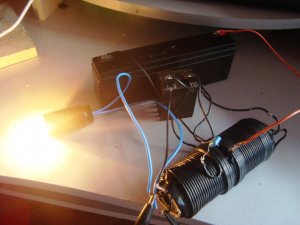

Первые фото и видео.

[youtube]Gdce7yBY4so[/youtube]

[youtube]LMkr4Fnn9p0[/youtube]



[dom2]

Деламорто скажи какую лампу используешь мощность и вольтаж?Потребление установки 12Вх0,84А? И нарисуй пожалуйста правильную схему для сборки.Спасибо



[delamorto]

Лампа на видео 230 вольт 25 ватт, путем смещения ферритов можно добиться перенакала, но тогда потребление выростет до 1.1А
Использовал биполярный транзистор и полевик, подбирал долго, подобрал не важно судя по амплитуде.
Впринципе все по схеме что выше только синюю обмотку попробовал намотать без разворота, просто прямо.



[dom2]

Так то вроде все собрал только непонятно верхние 2 коротких катушки в одну сторону мотать или в разные?



[delamorto]

Так то вроде все собрал только непонятно верхние 2 коротких катушки в одну сторону мотать или в разные?

а на схеме как показано?



[delamorto]

Как показала практика выживает сильнейший, при попытке раскачать продольную обмотку дополнительным блокингом на кт819, рванул транзистор....теперь эксить мне не начем



[delamorto]

А вот еще очень интересный опыт с продольной и поперечной катушкой
[youtube]BUjgPKywOE4[/youtube]



[dom2]

А диоды какие у тебя стоят? Ультрафасты подойдут?



[dom2]

извини но твое устройство слишком привередливое в насройке у капы и сра полюбому проще.Ветку можно закрывать перспективы никакой.Без обид.

За этот пост автору было вынесено предупреждение.
Флуд в авторской ветке!
Пост оставил в качестве назидания читающим..



[regerus]

Критиковать казный моззит!
delamorto, по Вашему что срезает кин при ошибке с оской?



[katkov]

Сделал катушку. Но запуск происходит на частоте примерно 2 Мгц. Менял емкость кондеров, но на частоту это практически не повлияло. В чем может быть ошибка? Правда ферриты у меня не такие ( ф38мм ). Да и у меня много места впустую ушло, очень толстая изоляция на ппроводе, завтра буду переделывать.
Да еще, катушки блокингов я сделал подвижными.



[katkov]

Переделал, теперь запуск примерно на 30 кГц, но не могу заставить транзисторы работать в лавинном режиме. И вообще у меня складывается впечатление, что нормально работает только один транзистор, так как один нагревается сильнее другого. На выходе 85в ток потребления 700-800 ма.



[delamorto]

Модернизирую немного блокинги, хочу для повышения КПД ввести еще одну обмотку для резонанса феррита.
Пока еще все на стадии опытов.Пробую с 60 ватт лампой



[katkov]

Я тож уже додумался ло необходимости введения еще одной катушки. В процессе настройки блокингов я случайно увидел что наша "любимая искра" очень сильно влияет и на эту схему. Например, когда я ловил эту самую искру лампочкой, то ее свечение возростало примерно в 2 раза.
Какая нормальная осцилограма работы в лавинном режиме? У меня сигнал ща идет с кучей гармоник, это так и надо?



Да куча гармоник есть главный признак
