Данная тема только для информации! Любые обсуждения в ней запрещены!
Тема для обсуждения данной модели находится тут: <a class="postlink-local" href="http://zaryad.com/forum/viewtopic.php?f=8&t=1749" onclick="window.open(this.href);return false;">viewtopic.php?f=8&t=1749</a>
Первоначальная информация по данному генератору находится тут: <a class="postlink" href="http://zaryad.com/2012/09/10/demonstratsiya-i-opisanie-novogo-bestoplivnogo-generatora-na-svobodnoy-energii/" onclick="window.open(this.href);return false;">http://zaryad.com/2012/09/10/demonstrat ... y-energii/</a>
Личная страница автора находится тут: <a class="postlink" href="http://www.liveinternet.ru/users/edward_lee/" onclick="window.open(this.href);return false;">http://www.liveinternet.ru/users/edward_lee/</a>
Далее публикуем новую информацию, собранную на просторах интернета по мере ее поступления.
Что бы бsло понятно и не гонять людей по ссылкам начнем с самого начала.
Первое видео, появившегося в сети генератора Эдварда Ли
[youtube]z1IghqIC69o[/youtube]
Второе видео, съемка на огороде:
[youtube]DrQ4lfptUv0[/youtube]
Схема генератора:
Пояснения к схеме и номиналы деталей:
С1 — Конденсатор емкостью 180мкф 400в.
HL1 - лампа неоновая — номинал затерт.
ГНСИ — генератор наносекундных импульсов.
ТР1 — не знаю подробностей! — второй такой же разобрал — там ферритовое кольцо и 5 обмоток.
Но разобрать без вандализма не удалось — трансформатор был весь пропитан лаком и запечатан.
Какой то промышленный.
Обмотки расположены на пластиковой трубе, диметром приблизительно 46мм.
Обмотки намотаны все в одну сторону, пока по ним сказать ничего не могу, последняя съемная доматывалась уже по ходу эксперимента до запуска блока питания.
Насчет померить напряжение, тоже ничего сказать не могу. Имеющиеся в наличии цифровые и стрелочные приборы просто сходят с ума.
Осциллограф у меня 1 мгц — я даже сигнал не могу за синхронизировать, показывает белиберду. Осциллограф 10мгц я сжег в предыдущих опытах к данной теме отношения не имеющих.
Скорее всего там очень много гармоник.
ВАЖНАЯ деталь- БЕЗ ХОРОШЕГО ЗАЗЕМЛЕНИЯ - НЕ РАБОТАЕТ.
Выходной каскад генератора построен по схеме на рисунке 22 из книги В.С. Белкина, и Г.И. Шульженко " Формирователи мощных наносекундных и пикосекундных импульсов на полупроводниковой элементарной базе".
В качестве задающего генератора использовал ГУН на 1533ЛА3. Вместо S диода использовал КД203А.
Генератор преобразователя собран на TL494 на два плеча. Я думаю эту схему знают все. и ничего нового я не добавлю.
Я думаю, что очень многое будет понятно из видео и моего коментария.
Эффект был замечен случайно , когда настраивал Г.Н.С. в качестве оправки для намотки коаксиала использовал старую мини Теслу.
но на ней была намотана еще одна обмотка проводом 0,65 и я пытался на ней добиться хорошей искры, настраивал ГНС и как то подключил к ней емкость, и получил хороший удар током. Совсем не похожий на обжигающее прикосновение ВВ ВЧ. Тут дальше пошли эксперименты именно в этом направлении. Я не претендую, что моя конструкция является самой оптимальной, но самое важное я получил, и буду работать дальше оптимизируя и изучая данное явление и установку.
По коаксиалу - внутри одна жила - медь но какая то очень жесткая, не магнитится.
внутренняя изоляция полиэтилен, ну по крайней мере прозрачная,далее фольга алюминий и сверху экран, луженая медь.
Еще, лампа стоит "сберегайка" на 30Вт, но я думаю , что и обычная тоже будет работать.
У меня сначала запустилось все на столе, это я уже потом макет собирал на скорую руку и все боялся , что что то неправильно соберу и не заработает.
Сейчас буду заниматься тем, что досконально изучать все процессы пока не нарушая целостности. Когда собирал то просто шел по эффекту менял детали, подстраивал генераторы, доматывал катушку, собирал разные преобразователи, (на железе в преобразователе Т1) эффект есть ,но как то слабенько.
Просто зацепился за эффект и надстраивал по принципу: лучше или хуже.
-- добавлено: 12 сен 2012, 18:08 --

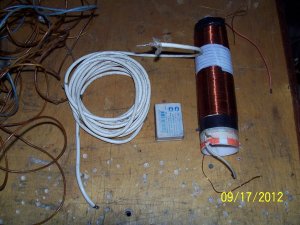

Фотографии данного устройства
Скачать все фотографии одним архивом:
