Имеется вторичка ТТ на 40 трубе, 800 витков провода 0.25, что составляет 224мм по длине на трубе, или 100,8м провода.
С одной стороны земля, с другой "антенна" без шняги, ввиду отсутствия стержневого феррита. Есть только кольца отечественные неизвестной проницаемости. Потом на таком кольце попробую шнягу сделать.

Пока же измеренная собственная частота системы вторичка-антенна составила 675кГц, то есть период 1,48мкс.
Берем пятую гармонику, то есть 135кГц и скважность 20%, получаем длину импульса накачки 1,48мкс. То есть как бы все по Федору. Для получения однополярного импульса на вторичке.

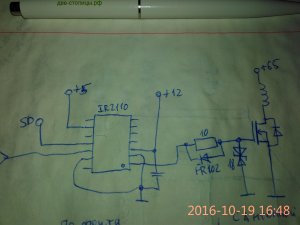

Схема, короче, такая:

Накачка с генератора через дравер ir2110(нижнее плечо) на полевик irfp460, на указанной частоте и скважности сигнал на затворе вполне прилично выглядит, критичных завалов нет.
На выходе однополярными импульсами и не пахнет. Обычный синус затухающий. Смотрел по щупу, который в воздухе рядом с антенной лежит. Масса щупа заземлена.
Предполагаю, шняга нам помогает как-то отделить антенну от вторички, и в этом случае эффект может быть другой. Попробую еще без антенны.
Да, кстати, как думаете, между полевиком и индуктором воткнуть диод? А то сглаживающие 200-вольтовые электролиты по +65 взрываются



[Rostislav]

Диод ультрафаст вставил между транзистором и катушкой. Помогло вроде, греется меньше, но все равно греется.
Пробовал диод на землю на холодный конец вторички прикрутить. Все равно однополярных импульсов не увидел.



[slimwin]

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie



[V__C]

На выходе однополярными импульсами и не пахнет. Обычный синус затухающий. Смотрел по щупу, который в воздухе рядом с антенной лежит. Масса щупа заземлена.

Однополярный импульс, пропущенный через емкость, становится двухполярным затухающим синусом.
Утрачивается постоянная составляющая.
Rostislav, попробуйте тем же щупом, но через делитель.



[romanche]

Диод ультрафаст вставил между транзистором и катушкой. Помогло вроде, греется меньше, но все равно греется.
Пробовал диод на землю на холодный конец вторички прикрутить. Все равно однополярных импульсов не увидел.

То есть ты ожидаешь, что на ТТ у тебя будут однополярные импульсы?
Я такого не видел. Там всегда синус при резонансе. Однополярные у тебя на индукторе ТТ должны быть как иглы. Тогда ТТ заведётся.
По-моему, на ТТ такого не бывает.



[Rostislav]

попробуйте тем же щупом, но через делитель.

Охохо, там фитонка сантиметра 3. Хотя, можно напряжение понизить...
Просто жалко осциллоскоп будет...

По-моему, на ТТ такого не бывает.

http://zaryad.com/forum/threads/gen...anovki-btg-akula0083.8886/page-127#post-82595
Федор001 не согласен.
По сути, нам надо стрельнуть с Теслы как с катушки зажигания.



[V__C]

Охохо, там фитонка сантиметра 3. Хотя, можно напряжение понизить...
Просто жалко осциллоскоп будет...

Можно сделать делитель на резисторах, с нужным ослаблением



[Rostislav]

Конкретней, нужно опробованное решение, которое не будет оказывать заметного влияния на вторичку и не сожжет мне осцилл.
10МОм-1Ом?



[Дед75]

Конкретней, нужно опробованное решение, которое не будет оказывать заметного влияния на вторичку и не сожжет мне осцилл.10МОм-1Ом?

Ростислав, Фёдор говорил, что длительность возбуждения нужно подбирать с точностью в долях %, для чего нужен многооборотный потенциометр на узкий диапазон длительности импульса возбуждения с крутым фронтом в районе (как у него фактически получилось, посмотрите Фёдора ещё раз.) периода колебания ТТ, а не полупериода. Диод в цепи стока неск-ко улучшает его форму.



[Rostislav]

Я разве где-то про полупериод говорил?



[Дед75]

Я разве где-то про полупериод говорил?

Обратили внимание не на то. Потому, что выделено? Так это главное условие однополярности.



[Rostislav]

Выше я приводил параметры теслы. Раскачиваю я как раз импульсом, равным периоду вторички. На пятой гармонике.



[romanche]

Для начала неплохо бы проверить а что за форма импульса на индукторе. Будет ли меняться его длительность при регулировке скважности, не кривой ли он и достаточно стабильный.
Мне не удалось таким образом получить однополярный импульс на ТТ. Во-первых, схема управления не позволяет сделать такой чёткий и мощный импульс на индукторе, во вторых нет ВВ щупов для ослика.



[Rostislav]

Ооо, на индукторе там своя жизнь...

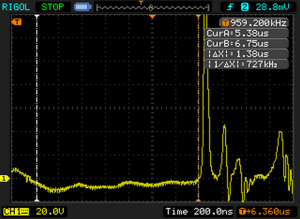

Виден воздействующий импульс 1.38мкс (между курсорами), далее оэдс стреляет и собственные колебания индуктора складываются с колебаниями вторички. Масса осциллографа на плюсе питания:


Пробовал вторичку прицепить нижним концом на индуктор, особо ничего не поменялось.



[Дед75]

Берем пятую гармонику, то есть 135кГц и скважность 20%, получаем длину импульса накачки 1,48мкс.

Интересно, а почему 5-ю, а не 2-ю или 3-ю, которые д.б. явно мощнее? Покажите что на затворе.



[Rostislav]

Покажите что на затворе.

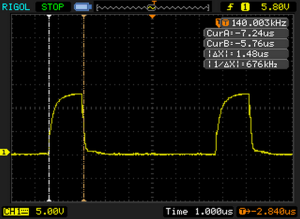

Без подключенного индуктора:

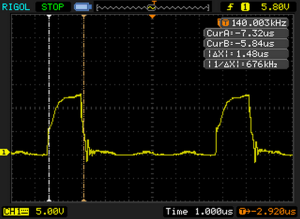

С подключенным индуктором:


Частоту чуть поднял со 135 до 140кГц, ориентировался по максимуму амплитуды ВВ.



[Дед75]

Без подключенного индуктора:
С подключенным индуктором: Частоту чуть поднял со 135 до 140кГц, ориентировался по максимуму амплитуды ВВ.

Да, фронт сильно завален, ключ открывается медленно. Это не соответствует главному требованию для получения мощного импульса - как можно короче, вплоть до наносекунд. Драйвер UCC37321 даёт лучше. IR2110 вполне хорош для ПП.
