Генератор БТГ Романа Карноухова

[Дед75]

Согласно поста выше, где принципиальная схема, эта катушка есть и ИНДУКТОР(НЧ) и РЕЗОНАТОР(ВЧ), но про фольгу, и это лишь моё скромное мнение, не стоит забывать...Опыты покажут.

С этим экраном похоже на то, что кто-то выкладывал с лопатой сбоку от ТТ. Ёмкость, на которую и наводится ВЧ от ТТ.

Я сегодня провожу очередные опыты с одной ТТ. Датчиком-рамкой со светодиодом обнаруживаю переменное поперечное поле вокруг неё на расстоянии полуметра с боков и торцов в виде толстого огурца, с "талией" по средине обмотки, или восьмёрки. Вторичка работает со стоячей полуволной на 1-й гармонике в 3300 кГц, при любой кратной гармонике накачки. Т.е. вторично пдтвердилась правильность приведённых мною полей на рисунке стр.4 форума. Телевизор через стену на расстоянии около 10м глючит, ноутбук на расстоянии ок. 2.5м тоже. Продольное (э/м) ограничено двойной длиной обмотки ВВ, по половинке с каждого бока.
Таким образом окончательно: ТТ работает на стоячей полуволне своей собственной частоты, с пучностями синусоидального напряжения и узлами тока по концам обмотки, независимо от гармоники накачки. Но на земляном конце вторички есть ещё пучность тока от ЛЦР накачки, т.к. они кратны 1/4 собственной частоты ТТ.



[PavelK]

второй ролик нового репликатора. С его слов за основу он взял схемы Романа (Акула)

Сделал, молодец.
Но мне немного стало смешно, как он пришел на огород, демонстрировать свою установку, при этом захватив - и "нечаянно рассыпав на ветру"
листочки из патентов Теслы. Вот спрашивается, под чьим чутким руководством, этот парень творит эту галиматью с бумажками?!
Я бы в жизни не взял с собой такую литературу. Ни Акула, ни Кулабухов так не делали, и до такого не опускались. Вот осциллограф бы цифровой с FFT взял бы, для настройки длины земляного кабеля...
Может, простите, туалетной бумаги бы прихватил )))) Но никак не листы с патентами Теслы
Дед75, написал, что мы просто недоумки, раз паренек из Украины сделал то, что не могут сделать радиоинженера.... Нет, я против этого высказывания, из нас хотят сделать недоумков!
А вообще на будущее, при показе таких установок.
Всегда надо подносить руку к Антенне (Конденсатору), и если начнет всё шипеть и яркость лампочек меняться, то это видео будет похоже на правду.



[romanche]

Здравствуйте всем!
Опять про фольгу...... И про однополярный импульс, который нам очень необходим.
Читая на форуме http://realstrannik.com высказывания Viaceslav_C_ до меня кое что дошло...
Итак - слова Viaceslav_C_ (его любят называть болтуном, но это великое заблуждение)
===
Viaceslav_C_:
Может кто то додумается настроить частоты индуктора и резонатора 1 к 3/4? Вах... мощный всплеск импульс однополярный появился.... Долго будем спать?... Я так понимаю, другие темы лень читать и думать?...
===
Vitaliy :
Уважаемый Viaceslav_C, что Вы подразумеваете под резонатором - гранату?
===
Viaceslav_C_:
Vitaliy резонатор - индуктор

Не буду разводить болото с теорией, обязательно почитайте в инете. При интерференции волн появляется всплеск, короткий импульс однополярный, вроде федор или как его показывал на видео. (да и я выкладывал осцилки)
К гранате нельзя так нагрузку подключать, посмотрите как у ИБ по схеме. Конденсатор паралельно гранате играет очень, повторяю очень огромную роль. Открою тайну, он не резонансный, не надо жечь пушпулы.

Заземление играет очень оромную роль, это вторая часть длинной линии. Шаг в сторону и волна забьет на ваши потуги.
Если думаете, что я троллю и мне нечего делать - глубоко ошибаетесь.
Удачи

з.ы. гранату ставьте подальше от себя, не находитель перпендикулярно ей, может сбить ритм сердца при настройке.
===
Cahes: ( мой(PavelK) комментарий - он не понял на 100% о чем завуалировано сказал Viaceslav_C )
Товарищ - вам русским по белому спросили, вы нас за нулей в акуле держите? Наверно любой опытный поймёт что резонатор это индуктор, что вы нас в инет посылаете, мы не для этого вас спрашиваем - не уважаете, однако. Вопрос был вам и конкретно: что вы подразумеваете под резонатором - у нас два индуктора, какой из них? И вы лично как это понимаете, не надо нас посылать в болото интернета, будьте любезны... Если для всех это индуктор - почему вы акцентируете внимание на эффекте резонатора?
===
Viaceslav_C_:
Cahes ну хорошо, третий раз напишу уважаемый...

Резонатор это ИНДУКТОР
Примерно 28-30% от длинны волны. (берем во внимание скорость волны, провод, повешенные ескости, частоты и тд).
Можно уменьшить кратно, конечно потеряем мощность, но можно. (если разгоните)
===
Занавес... Толпа пошла дальше жевать принципиальные схемы и обсуждать бытовые проблемы.....
Похоже так никто и не понял, что может делать фольга в районе индуктора (Пушпула) и гранаты.
Фольга (резонатор) - это самая важная недостающая деталь...

P.S. На истинность и разгадку этого ребуса не претендую

Очередная теория без цифр и примера.
Вот к примеру индуктор 19 м и что это за волна 30%, 19/0,3=63,3м ну пусть 63м что, куда эти 63м совать? К чему приклеить?

Посты Вячеслава читал, он один из немногих, кто разбирается в теме.
Однако Гуру уже достали своими намёками. Итак понятно, что толпа тёмная и не просвещённая, а объяснить на примере - что может быть проще? А нет, не судьба, ломайте голову сами.



[Дед75]

Подцепил к отдельной ТТ Антенну, пока без шняги. Собственная частота ТТ снизилась с 3300 до 1780 кГц, синусоида.
При введении внутрь А пальцев, отвёрки амплитуда напряжения сначала увеличивается в 1.8 раза с увеличением тока почти в 2.5 раза, дальше уменьшается при неизменной частоте. При выведении обратно это повторяется. Природу явления не знаю: это получилась настройка А как ЭК? Для неё вроде бы маловато.
Не такое же ли влияние экранов-конденсаторов в Гранате?
Но тогда эту ёмкость нужно подстраивать её поверхностью, а не просто незамкнутый виток фольги на всю длину Г. Или её постепенно вводить внутрь Г до максимума сигнала.

Продолжил, подключил шнягу: частота повысилась до 1814 и она этот эффект удалила, т.е. А уже не настраивается как предположительно ЭК! С введением пальцев амплитуда падает, пока синусоида. Введение-выведение феррита в шняге никак не влияет на форму сигнала, только слегка на частоту.



[Valiko]

Подцепил к отдельной ТТ Антенну, пока без шняги. Собственная частота ТТ снизилась с 3300 до 1780 кГц, синусоида.
При введении внутрь А пальцев, отвёрки амплитуда напряжения сначала увеличивается в 1.8 раза с увеличением тока почти в 2.5 раза, дальше уменьшается при неизменной частоте. При выведении обратно это повторяется. Природу явления не знаю: это получилась настройка А как ЭК? Для неё вроде бы маловато.
Не такое же ли влияние экранов-конденсаторов в Гранате?
Но тогда эту ёмкость нужно подстраивать её поверхностью, а не просто незамкнутый виток фольги на всю длину Г. Или её постепенно вводить внутрь Г до максимума сигнала.
Продолжил, подключил шнягу: она этот эффект удалила, т.е. А уже не настраивается как предположительно ЭК! С введением пальцев амплитуда падает, пока синусоида.

Добрый день! Наконец-то дома. Данное явление, очевидно, связано с LC резонансом. У меня мысль- ТТ немного перематывать по виткам, а настройку по совмещению с ВР Г делать с помощью переменного конденсатора в "холодном", со стороны земли, подключении катушки. Большая ёмкость там не нужна (50- 100пФ максимально). Вариант годится также и для качера. Пальцы лучше не греть, ещё пригодятся!



[Дед75]

настройку по совмещению с ВР Г делать с помощью переменного конденсатора в "холодном", со стороны земли, подключении катушки.

Вторичка ТТ работает как параллельный контур. Вы этим конденсатором уменьшаете её собственную ёмкость, повышая частоту - хороший метод поднимать её без отмоток витков вторички, сохраняя её длину неизменной для ВР. Только конденсатор нужен не менее, чем на 5 кV, иначе пробьёт между пластинами. То же самое отн-но постоянного конденсатора.



[Valiko]

Только конденсатор нужен не менее, чем на 5 кV, иначе пробьёт между пластинами. То же самое отн-но постоянного конденсатора.

Согласно вашим обмерам получилась "восмёрка", но с другой стороны транзистор качера вылетал бы достаточно быстро. На качере, по моим обмерам, в базе низкая напряжённость поля. Попробую ещё раз и включу данную ёмкость, потом отпишусь. Вопрос ещё в том, работает ли продольное магнитное поле на ТТ? Если нет, то тогда необходимо только получить нужную частоту LC резонанса в ТТ для возбуждения Г, в противном случае процесс усложняется, так как очевидно должно быть условие совпадения фаз наведённых ВР и LC в Г.



[Дед75]

работает ли продольное магнитное поле на ТТ?

Магнитное поле ТТ существует без Антенны с обоих торцов, а вот с А - у её правого торца - мною не обнаружено, как будто она его экранирует, а не должна бы. Мне эта разница не понятна, размышляю.
Я использую вариант качера с заземлением вторички, а не на базу (затвор). Полевик не вылетает. С подключением в цепь земли вторички ёмкости на 82 пФ 10 кВ частота повысилась с 1780 до 2055 кГц.



[Valiko]

Магнитное поле ТТ существует без Антенны с обоих торцов, а вот с А - у её правого торца - мною не обнаружено, как будто она его экранирует, а не должна бы. Мне эта разница не понятна, размышляю.
Я использую вариант качера с заземлением вторички, а не на базу (затвор). Полевик не вылетает. С подключением в цепь земли вторички ёмкости на 82 пФ 10 кВ частота повысилась с 1780 до 2055 кГц.

Отлично, спасибо за эксперимент! Хорошие количественные показатели. Попробую найти воздушный подстроечник на 100 пик, если будет "шить", то через пластину буду выдёргивать. Да, надо собрать с независимым возбуждением генератор ТТ, у него возможностей больше. А антенна у вас в том же направлении намотана, что и ТТ? Если нет, то поля в некоторой точке могут быть скомпенсированы или ослаблены. В идеале ВР и LC резонансы должны бы совпасть, возможно ёмкостью и удастся их свести к одному значению.



[Дед75]

А антенна у вас в том же направлении намотана, что и ТТ?

Я ставил и ту, и другую, но с разным кол-вом витков и чуть разным диаметром намотки. Разница очень мала. С обратной намоткой напряжение на свободном конце м.б. чуть ментше, чем в точке соединения Антенны со вторичкой ТТ, или со шнягой. Я считаю это не существенным.



[PavelK]

Здравствуйте всем!
Сегодня эксил, с пушпулом, и думал, как же получить двойную частоту,
то есть, на индукторе пушпула надо настроить резонанс 40.5 KHz,
а на выходе гранаты - в два раза больше 81KHz.
Все оказалось банально просто, и обидно, как нас не уважают свои же соотечественники, и думают что они ГУРУ

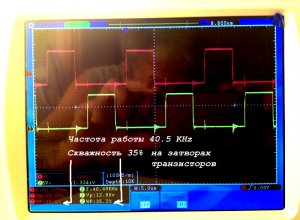

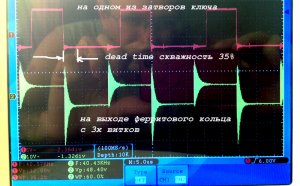

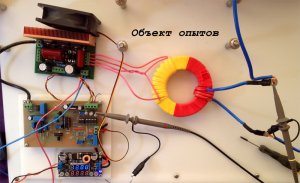

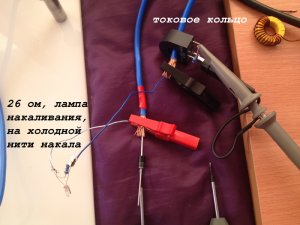

Прикладываю картинки, в порядке хронологии. Смотрите внимательно.
Замеры проводились БЕЗ резонансных емкостей!!! Чисто для исследования сигнала.
После такой операции, надеюсь понятно, что Пушпул надо будет вогнать в резонанс на 40.5 KHZ, а гранату на частоту вдвое больше - 81 KHZ.
Вот так просто получаем ДВЕ частоты.
Это не обязательно такие частоты как я указал... можно делать 16/32, 12.5/25 и.т.д.

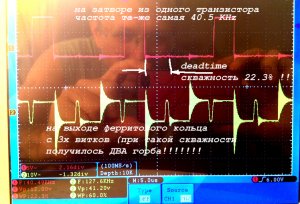

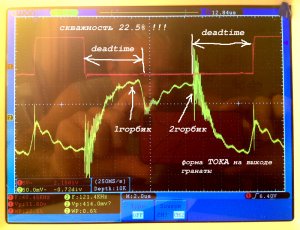

Секрет прост, надо уменьшать скважность!!! гораздо ниже 30%.... И у вас получится "аномалия"...
При подключении конденсатора параллельно гранате, в таком режиме, у вас не будет яркость лампы уменьшаться. НАОБОРОТ!! Ток будет увеличиваться, и яркость лампы тоже увеличиваться. Проверено лично!
Краткое видео: https://yadi.sk/i/iHPquOqhxQu5b
И слова Руслана, да зачем там конденсатор на выходе, просто увод совсем в сторону. Не более.
===
P.S. Теперь я понял, какой глюк поймал NNail на микросхеме TL494 (со слов Кулабухова). Он крутил частоту, а глюк в том, что у этой микросхемы меняется скважность с изменением частоты... Вот и нарвался на "подарочек", и слинял.. со словами "моя твоя непонимай" мол языковой барьер мешает... Однако!.



[Дед75]

Oops!!!

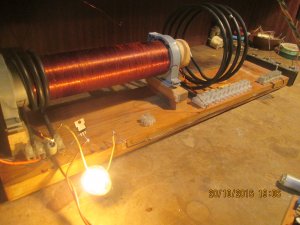

А вот моё. ТТ с Антенной в режиме качера,13В, 1.8А, 23W. Вдоль ребра доски, а не поверх Гранаты проложен медный земельный провод диаметром 1.5, не подключённый к минусу схемы и заземлению, а только к лампочке на 15W 220V. Её второй контакт подключен к минусу питания. Гранаты, как видите, нет. При этом лампочка горит так же хорошо, что свидетельствует о большом ВВ ВЧ поле вокруг Гранаты. В том числе внутри и по сторонам Антенны. Но без Антенны на увеличенной почти вдвое частоте ТТ она горит хуже. Вероятно потому, что поле ТТ стало короче и не достаёт до правого конца провода земли БТГ.



[Swar]

Здравствуйте всем!
Сегодня эксил, с пушпулом, и думал, как же получить двойную частоту,
то есть, на индукторе пушпула надо настроить резонанс 40.5 KHz,
а на выходе гранаты - в два раза больше 81KHz.
... Однако!.

Мои поздравления! Это существенный опыт и подтверждение логики!
Резонанс гранаты можно обеспечить только подбором конденсатора на ее выходе...для удвоения частот.
Прав Павел заморочили нам голову по самые яйца... да и не соотечественники они нам по факту.



[romanche]

Удвоили частоту по выходу гранаты - хорошо, однако это не рост тока до десятков ампер. Самое главное - получение прибавки, так и остаётся вопросом.



[Valiko]

P.S. Теперь я понял, какой глюк поймал NNail на микросхеме TL494 (со слов Кулабухова). Он крутил частоту, а глюк в том, что у этой микросхемы меняется скважность с изменением частоты... Вот и нарвался на "подарочек", и слинял.. со словами "моя твоя непонимай" мол языковой барьер мешает... Однако!.

Соотношение импульса к паузе (скважность) у данной микросхемы не меняется! Изменяется период колебаний и соответственно и длительности импульсов. Скважностью надо пользоваться осторожно, т.к. в момент паузы между импульсами на транзисторы наводятся импульсы ТТ и это может привести к к вылету транзисторов, даже при прибавке в 20%. Тайм-аут TL494 реулируемый, с увеличением Ст он увеличивается.



[Дед75]

Вот ещё фото. Та же лампочка, присоединённая к минусу питания и белому отрезку провода вдоль обмотки ТТ, без Антенны, при той же накачке ТТ, что в предыдущем фото, светит очень хорошо, совсем не так, как с выхода Гранаты! Отсюда вопрос: зачем нам эта бифилярность Гранаты с её 38м провода, дающая ВВ от ТТ с её заморочками по поводу ВР, СВ и пр. меньше, чем от 20 сМ?
У меня возникла мысль, что съёмная обмотка м.б. обычной, а не бифилярной, и являться индуктивностью последовательного РК с резонансной ёмкостью на частоте ПП и нагрузкой - аналог РК ПП. В нём фазы тока и напряжения совпадают, поэтому на нагрузке должна получиться активная энергия. Т.о. получаем два одинаковых, работающих синфазно последовательных РК. Один мы накачиваем (ПП), а с другого снимаем, с добавкой ВВ от ТТ. Индуктор ПП размещать, лучше под ней., чтобы он частично не экранировал съёмную от Антенны. При этом от ТТ в качестве статики нужно однополярное пульсирующее ВВ напряжение - наша загвоздка. Буду пробовать.



[PavelK]

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie

Обязательно почитайте комментарии.
Nnail - там соловьём поёт, и по русски и по английски (на всякий случай прикрепил файл с комментариями, а то на ютубе со временем всё имеет свойство подчищаться и исчезать)
Шутки, шутками, но обращаю ваше внимание еще раз, к земле подсоединен провод от гранаты, который идет с шестого слоя!!
Это еще раз подтверждает схему, которую я выложил в посте -
http://zaryad.com/forum/threads/gen...anovki-btg-akula0083.8886/page-130#post-82689



[Дед75]

На этом фото я вместо Гантели установил описанную выше съёмную катушку. Лампочка горит от минусового провода питания вдоль ребра доски и одного конца всей съёмной обмотки так же ярко, как и на фото выше. Но ведь на предыдущем фото поверхность провода была куда как меньше, чем всей обмотки здесь, а разницы нет! Вывод мне видится один: катушка здесь тоже работает как одна обкладка конденсатора, а минусовый провод питания - вторая. При этом на потенциал этого конденсатора не влияет площадь поверхности катушки и провода земли. Площадь поверхности катушки влияет на частоту ТТ, и только. Иначе говоря, катушка воспринимает практически только поперечное поле ВВ напряжения от ТТ. Но если один из её концов заземлить, то она сама превращается в земельную обкладку, а Антенна - в другую. Между ними и колеблется напряжение ТТ от + к - и обратно через средину, величина которой половина всей синусоиды, или ВВ напряжения.

Павел К, приводимая вами раньше схема наипростейшая, с простым Качером и Пуш-Пулом, в ней нет даже прерывания работы ТТ на второй полуволне ПП, что вроде делал Гриц. Однако ни у кого из нас здесь подобное не заработало. Нет там ни каких и экранов, или фольги в обмотке. В чём именно вы видите причину наших неудачь?



[PavelK]

Павел К, приводимая вами раньше схема наипростейшая, с простым Качером и Пуш-Пулом, в ней нет даже прерывания работы ТТ на второй полуволне ПП, что вроде делал Гриц. Однако ни у кого из нас здесь подобное не заработало. Нет там ни каких и экранов, или фольги в обмотке. В чём именно вы видите причину?

Без комментариев.....
Каждый видит то, что видит.
Я понятия не имею, как у вас была намотана граната, и как вы её подсоединяли.
Здесь как-то все больше словами бросаются.



[Дед75]

Я понятия не имею, как у вас была намотана граната, и как вы её подсоединяли.

Если вы это по поводу текста перед обращением к вам, то это я описал постом 2696 выше и начал пробовать и рассматривать воздействие ТТ уже на Гранату.
Здесь же, чтобы не размазываться на странице, обратился к вам в ответ на ваше последнее. В нём я говорю о схеме h4d011a1.jpg на вашей ссылке на пост http://zaryad.com/forum/threads/gen...anovki-btg-akula0083.8886/page-130#post-82689
