Сено - солома....
Для нашего НИИБТГ это пригодится. А вот для собственно БТГ - под вопросом. Мне Swar напомнил, что у Руслана работал с качером и длинной вторичкой ТТ, явно не на 6мГц и т.о. без ВР. Если по этим исследованиям обратиться к Гантели, тогда для совпадения ЛЦР с её ВР тоже нужно в неск-ко раз уменьшать число витков и увеличивать частоту, тоже до этих приблизительных 6мГц. А это уже выходит из наблюдаемого и работающего конструктива Руслана. Тогда что в остатке?
Поддерживаю вопрос)
вот в этом видео, которое было выложено ранее, Фёдор рассказывает этот опыт. Новое видео - продолжение исследований. Частоту он меняет генератором. У него 2х канальный DDS генератор. Он показал, что ток на токовом кольце при биениях значительно вырос. Вот это главное. О подробностях я не осведомлён, если только сам Фёдор расскажет.

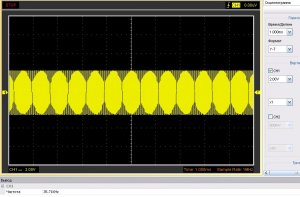

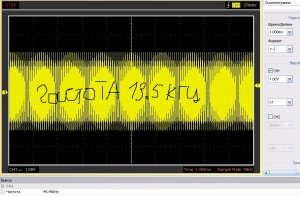

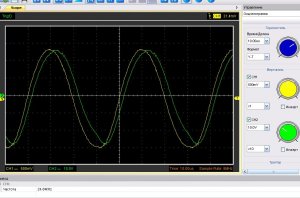

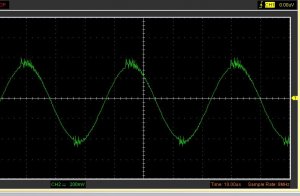

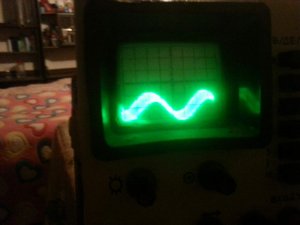

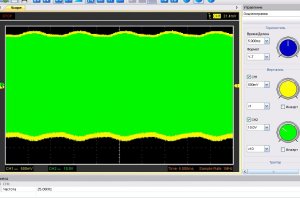

Это можно за пять минут узнать волны которые находятся на каком частоте вот эти фотки там ест частоты на все волны ... подключаем на прямую осцилограф на выход гранат и подключи паралельно 1мкф кондесатор или 2 мкф + через 10 виток из горшка прямо на индуктор гоняете ..и начинаете крутить частоту очен медлено и увидите эту стоячую волну
Похоже уже не кому повторять) ..есть те ..кто теорию изучает покупая технику..и те кто уже на пробовался и читает теорию.
На нашей Г его опыт повторить не удалось. У него простая намотка 2 катушки, но разной кратной длины. В его случае - работает. Я пробовал на индукторе 9,5 м и бифе 38 м в реверс намотано - прироста тока не получил. Так что истина где-то ...
Да, пожалуй верно сказано. Правда есть и те кто теорию читает и на практике пробует, но таких совсем мало.
Эти "рыбки" не что иное как реакция контура ПП+ И на фронт прямоугольного импульса ПП. Если менять частоту, естественно эти "рыбки "будут гулять по синусу. А если учесть "мёртвое время" ПП, то поручается косяк "рыбок". В одном из примеров была демонстрация горения лампы 25-40 ватт на выходе гранаты, причём судя по намотке качера длина около 100 мм. Правда не удалось разглядеть толщину провода. У меня такого не получилось. Размотал гранату и оказалось, что и длина общего провода меньше да и несимметрия в длинах. За основу взял 40м и поделив пополам начал мотать, в итоге 56+56 +24+24+12+12 не получается, пришлось доматывать 7-й слой (не полностью). Пока эксперименты отложил, добиваю ген. имп на SN74HC14. задержка у неё порядка 14 nS, поэтому прямоугольник на нужных F не "ахти". Но работать можно. Вроде как серия LVC, обзывается, у неё характеристики раза в три получше. Вопрос: с выхода гранаты от качера удалось кому зажечь лампочку?
В полуволновых вибраторах (к примеру - ТВ антенна) д.б. два одинаковых по длине плеча. В Г всегда одно плечо бифа получается больше другого, вследствие чего разные частоты. Тогда не будет никакого ВР. А вот с вашим вариантом с 7-м слоем может и получится. Лампочки зажигать от Качера вроде получалось у всех.
В одном из роликов по намотке гранаты было сказано , что делить провод пополам и мотать. Но при этом не получается соотношение. Теперь осталось додумать насчёт длины индуктора.
В данном ролике одна из обмоток должна быть 1/2+1/4, а другая 1/4. 1/2 инвертирует фазу.
Если от качера зажигалась лампа в гранате, то очевидно, что надо запускать ПП и настраивать индуктор на резонанс низкой частоты. А вот далее настройка качера должна быть проведена с землёй, т.к. любые манипулянии вокруг гранаты уводят её волновой резонанс. Не плохо бы замерять частоты ТТ, чтобы видеть куда усё разбегается . По поводу совмещения резонансов в качере- по моему не реальный момент подстройки под конкретную гранату. Это моё мнение.
