Генератор БТГ Романа Карноухова

Ребята подскажите пожалуйста как сделать токовые кольца ,что бы проверить токи на гранате на каких ферритах намотать каким проводом и как их включить , если возможно нарисуйте схему их включения как правильно проверить



Пока ищете Руслановский эффект, задам всем следующий вопрос.

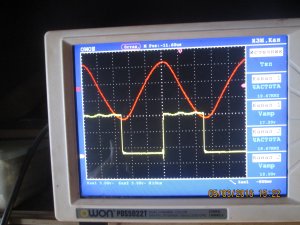

Работает один ПП на Резонансный Контур с 3-мя витками, Индуктором и Срез. на частоте 18кГц, не заземлена. 28 витков не подключены. На фото 1 жёлтый луч - импульс на затворе одного из ключей ПП. Красный луч - напряжение на Срез. Видно, максимумы напряжения совпадают с фронтами запускающих импульсов. Далее Срез. разряжается на Индуктор, в результате в нём возникает ток, который и наводится на Гантель (Гранату). Никакого конденсатора параллельно Гантели нет, сама она не на своей ВР, и не на ЛЦР.

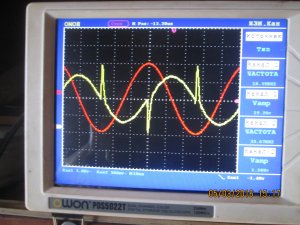

На фото 2 жёлтый луч - ток в цепи Г, снятый токовым тр-ром с подключённой к ней нагрузкой - лампочкой 100W 220V. Видно, ток запаздывает от напряжения на ёмкости на 90 град. и имеет синусоидальную непрерывную форму с короткими пиками в момент переключения.

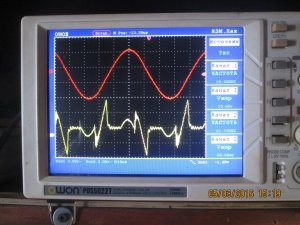

На фото 3 нагрузка подключена через мост, ток снимается тем же тр-ром тока в той же первичной цепи Г, т.е. до моста, имеет совсем иную форму и присутствует в течении 2-й и 4-й четвертей периода.

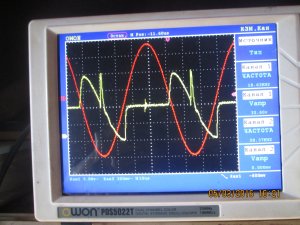

На Фото 4 вместо моста один диод и ток в цепи есть уже в половине периода ПП, а не в двух четвертинках, как на Фото 3 с мостом.
Вопрос: если форма тока в Гантели так зависит от способа-схемы подключения нагрузки, то как её подключать правильно?



Доброе время суток, форумчане! Я новичек на любых форумах, когда-то был радиолюбителем. Как говорят, все в этом деле понятно: и космос и атом. Не понятно одно: как в конфеты-подушечки повидло наталкивают. Открыл в своем частном доме долгосрочный проект по БТГ. Сегодня выполнили земляные работы - делали специальный ввод заземления в дом на рабочее место для изготовления и наладки БТГ. Собираю информацию. Оснащаю домашнюю лабораторию. Буду рад помощи по вопросу установки Руслана Кулабухова, особенно ее последнего варианта, который я нашел на видео. Это та, что с автоподстройками. Заниматься другими - не вижу практического смысла. С уважением, Сергей.



Привет всем! тоже решил поработать с БТГ Руслана. Вы по "Руслану" тут по опытней, подскажите с какой схемы начать? и что лучше ставить импортные микрахи или наши "к155"??? И у кого какие результаты,есть прогресс? Или все стопорнулись на уровне обычного инвертора?



В аудиоконфе бы л задан вопрос какой сигнал на выходе с гргранаты.Руслан сказал что он туда не смотрит.Основную мысль которую он пытается донести: разгон тока в колебательнои контуре. После разгона или увеличения ток увеличится и в гранате на выходе будет прприбавка.Я бы предложил подумать о том откуда берется частота накачки ? Ведь он её не спотолка берет , он даже конденсаторы неудобным образом спаивает лишь бы попасть в нужнную частоту.Также мы знаем что скважность играет у него огромную роль.Я вижу ОСНОВНОЙ вопрос :правильной подход к поиску частоты накачки индукционки.Тесла делается на гармонику, этоо не проблема.



Делай ген с регулировкой скважности и частоты. Микросхемы не играют основную роль.Вся загвоздка в настройке.Заставь катушку работать.Именно в эттом вся сложность.Ранее печатались сххемы, бери любую.Генераторы не волшебные.



Подключи паралельно шестислойной 10-100 нф конденсатор, если у неё 2 слоя первых в одну сторону, 4 в другую и где-то 22 нф, если всё в одну сторону.
Когда подключаешь этот конденсатор, то для ВЧ тока, это то само что кар. замыкание и тогда от ТТ нет никакой прибавки. И если ТТ питать от 24 допустим вольт прямо от источника, то легче будет найти эфект, так как от ТТ нагрузка должно ярче засветиться, это стопроцентов какбы будет СЕ. А когда нет этого конденсатора, тогда от ТТ может быть прибавка и она может путать, так как это может быть просо сложение мощьностей. У Руслана то на 4 квт установке на поляне стояли конденсатор паралельно шестислойной катушке, общая ёмкость которых была 0,075 мкф.



Возми по сути любое колечко диаметров 1-2 см и намотай 20 витков. Подключи паралельно этим 20 виткам резистор 1 ом, вот тебе и будет токовое колечко. Паралельно резистору цепляй осцилограф и сделай деление 0,1 вольт на клетку или меньше.

Никто по сути из многих не поворил. Начать думаю лучше с схемы Сергея Алексеева. Он хоть всё объяснил как-то наибольше, у него и схема есть и как намотанна шестислойная и какие конденсаторы резонансные. У Руслана то и схемы нет, н не давал её, её только рисуют из его пояснений, но полной схемы он не давал. Но можно и Руслана схему делать, которую Олег для него такой, знакомый его сделал, но там только схемы самих генераторов.



Он частоту накачки может подбирает чтоб там ровно 15 килогерц было, чтоб легче потом считать было и подбирать ТТ частоту, например 1500 килогерц.
Скважность там может играть ещё роль, но вроде бы Сергей Алексеев 35 процентов сделал и не парился.



[QUOTE="kazaylat, post: 78697, member: 28773"Руслан сказал что он туда не смотрит.QUOTE]
Читая, слушая, смотря видео Руслана не лишне включать свои мозги.



Вы видели видео Руслана для Олега и Кирилла где он говорил и показывал на ослике как настраивает систему?На осциллограмме был провал на синусоиде он говорил что это яма куда засос энергии идет.Никак не поиму как получить эту "яму".



У меня о ТТ не было ни слова. Ваш ответ "В огороде бузина, в Киеве дядька"



Не отвечайте Деду.Он это не любит.



Сударь, с чего вы это взяли, присутствуя здесь всего лишь с прошедшей пятницы? Мне не нравятся ответы не по существу вопроса, или совсем безграмотные и фантазии, каковых здесь с подач Руслана множество. Пока он не показал осциллограмм в основных точках работающего во время их съёма на эти 2 или 4кВт нагрузки БТГ, не назвал частот, не привёл временнЫх диаграмм их взаимодействия, не дал полной схемы, доверия его словам мало. Для меня 100% только его видео в лесу на поляне. Бесспорный факт, что за два года он по поводу конструкции своего БТГ что на 2кВт, что на 4 сделал много пояснений, которые противоречат друг другу, что свидетельствует о его незнании, как же всё-таки работает его БТГ и в чём сама изюминка. Если человек что-то действительно знает, то доводит до других кратко и понятно.



Это видео?

Тут может быть просто что ТТ наводит наводки на ген. и сдвигаеться частота генератора и амплитуда выростает, так как больше в резонансе работает система. Потому что нагрузка совсем слабая. Если бы он киловатт подключил и бы он ярче вспыхнул на весь накал.



скажи пожалуйста а колечко просто пропустить через провод или намотать 1-2 витка на кольце



Просто пропустить через провод.
Колечко должно быть из ВЧ феррита.



Не надо строго судить первопроходца, Пионера, он доказал, а я в этом не сомневаюсь, работоспособность своей установки.
Да, Руслан это чувствует интуитивно, но не может выразится на понятном нам языке.
Респект Руслану, истинный радиолюбитель в поисках неизведанного. Уважаю.



Мои мысли склоняются к замене Пуш-пула на мостовую схему. Первичка одна + рекуперация энергии, вместо снаберов рассеивающих энергию. Реализация через драйвера IR2110, IR2113, MС81700.
Мучает вопрос: 1-Волновой резонанс идет по проводу или вдоль него?
2- LC резонанс мешает волновому?
А что если убрать LC резонанс?
Больше вопросов чем ответов.



Пионером для меня был всё же Т.Капанадзе. За ним Корноухов, а Кулабухов повторил и растиражировал свои видео. По ним все и пытаются повторить его БТГ.
Так получается, что мы до сих пор доподлинно не знаем принципа получения СЕ, но собираем, собираем. Вот и вы, пока не получите правильных ответов на эти мучающие вас вопросы, никакого СЕ в БТГ Руслана не получите. Что тогда говорить о том, куда склоняются ваши мысли и чего никто ещё не сделал?! Повторить не можем, не то, что создать что-то новое.
