Импульсное зарядное устройство

По любому компас Только это электронный прибор который показывает полярность , силу, или отсутствие магнитного поля.У меня такого нет.Хотя Бедини не докладывал чем именно он там размахивал вокруг катушек, это предположение.



механик ты это читал.<a class="postlink" href="http://energodar.net/energy/radiantnaya/tesla_switch.html#%D0%91%D0%B5%D0%B4%D0%B8%D0%BD%D0%B8" onclick="window.open(this.href);return false;">http://energodar.net/energy/radiantnaya ... 0%BD%D0%B8</a>



Читал.Это варианты переключателя Тесла.
Там есть одно интересное решение в варианте Бедини.Подключение базы транзистора через маленький трансформатор.Сам не проверял но возможно это хороший вариант.

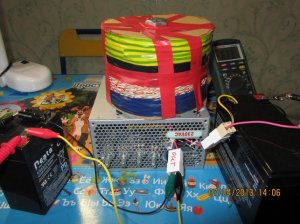

собрал вот такую вот штуку из витой пары

настроил так чтоб на коллекторе было 400 Гц!

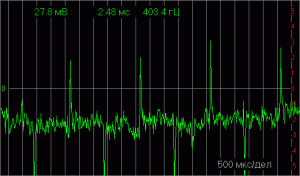

и вот что мы имеем на плюсе и минусе заряжаемой батарее:

более подробно вот здесь http://www.myboot.ru/index.php?option=com_content&view=article&id=62&catid=34
народ подскажи - похоже ли эти пики на импульсы как у Бедини? некое сходство есть...

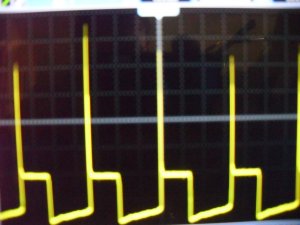

У меня на АКБ вот так.Нет отрицательных колебаний.

Посмотрел по ссылке.А где пики под нагрузкой? Если их нет то устройство не эффективно.



да вот же! почему-то отрицательных колебаний - у меня больше чем положительных и пики как то через километр... Но устройство - работает - заряжает! хотя и не в полной мере!!! - так что если какие идеи - может что-нибудь подскажешь...
сейчас пробую зарядить аккум 12 v 9 Ah - от 12 v 60 Ah - о результатах отпишусь - если интересно...



Советовать не трудно Сделай триггер вот так.

Длину витого провода сделай метров 10-20.Настраивай по осциллографу.Нужны пики под нагрузкой.Чем их амплитуда выше тем лучше.Напряжение ИП для одного АКБ не выше 12 вольт.Не забудь что АКБ можно сжечь в холодную ну или испортить.Потребление выставляй не больше одной двадцатой от емкости АКБ и не больше 200 мА на транзистор.Это примерно, практика покажет нужное соотношение.Хорошо когда АКБ заряжается около суток.Быстрее не нужно.Не советую гнаться за КЭ >1.Для начала нужно добиться стабильного емкостного заряда АКБ.Потом двигаться дальше.



...объясните мне "за эту тему"....ну импульсных от Бедини - очень много зачем велосипед то изобретать, - бери и пользуй...



Не очень понял,чего объяснять.
Я ничего не изобретаю.Та схема что выше из книги Бедини и Бердена.



Скажите пожалуста а у вас есть чтонибуть нового по этой теме вы добились хороших результатов например одним акб заредить 3 акб как Бедини.Очень рад буду если ответити и поможете другим колегам по .......... :fp:<br /><br />-- добавлено: 08 апр 2013, 23:26 --<br /><br />

Чтота я непонял чем имено перезарядкой или халодной зарядки.Разясни пожалуста.



"Чтота я непонял чем имено перезарядкой или халодной зарядки.Разясни пожалуста."

loginza8303 Что именно разъяснить?Все уже сто раз написано.Или может сразу написать как зарядить группу АКБ от одного?Пожалуйста.Сделай хоть одно устройство в точности как у Бедини,прочитай руководства,письма,посмотри фильмы.Настрой и заряжай.



...на фото от 2в 900мА заряжается 4 аккума емкостью каждая по 1000мА чего еще надобно?



Я знаю У меня тоже неплохо все заряжается.Я заряжал от 1.2 вольта 12 вольт АКБ,правда долго, но зарядился прекрасно.
Просто не все в этом понятно для меня, но это пока.А тема для обсуждения.Хочется услышать хоть иногда дельный совет.



вот такую схему делал

делал так на одном транзисторе КТ819ГМ - транзюк нагрелся и сгорел - толком так и не зарядил ничего. Правда катушечка была 110 метров... - но не в ней же дело! да и на одном транзюке мало что зарядишь! правдо ж?



Ну да, с одним транзистором большую емкость не зарядишь.
Схемы по сбросу в АКБ с конденсатора не так просты как кажется.Нужна настройка силы и временного интервала импульса.Я не знаю как это правильно делать.Если делать не правильно то это просто слив энергии в АКБ и очень неэффективный.
Транзистор поставь уже 13009 и сравни разницу.Длина провода сильно влияет.Короче провод сильнее импульс больше потребление.



слив на конденсатор посредством 555 микрухи и оптрона H11D1 - я проверил - все работает. Даже зарядил пальчиковые аккумы на 4.8 v 500 mAh - за час где-то. Вот тут эта история задокументирована - если интересно <a class="postlink" href="http://www.myboot.ru/index.php?option=com_content&view=article&id=60&catid=34" onclick="window.open(this.href);return false;">http://www.myboot.ru/index.php?option=c ... 0&catid=34</a> Я у Бедини в схемах - тоже видел подобный слив - и в свое время решил проверить - да работает!
насчет транзюка KT819ГМ - тоже подумывал что нужно другой, с ним как-то ничего ни хрена не заряжается (хотя в инете он часто употребляется в том же КУЛЕРЕ от БЕДИНИ - может дезинформация общественности....) как нибудь попробую на MJE 13009 первую часть схемы повторить. пока занят БОЛЬШИМ КУЛЕРОМ - т.к. заинтрегован твоими результатами в 1000 V AC!!!!!



Я же не говорю что не работает.Вопрос как работает.
1000 вольт это без нагрузки.Неплохо конечно, только используется он под нагрузкой



у меня без нагрузки - пока от маленького кулера из блока питания от силы 50 v AC - и ничего пока не заряжается. Вот большой КУЛЕР МОТАНУ и ПОЛЕТИМ куда-нибудь в соседнюю галактику



Обязательно полетим.... но потом
А пока учимся заряжать аккумуляторы



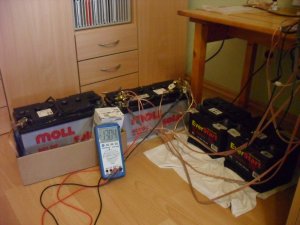

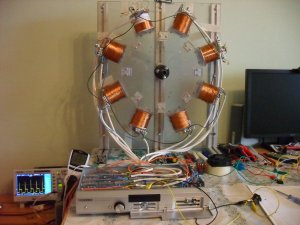

Я давно уже собрал оно работает как зарядное устройства. и по бедини с ротором я их комбенировал.
