Re: Магнитный двигатель с заданными параметрами квантования
Рабочая модель магнитного двигателя с заданными параметрами квантования магнитных полей.
Магниты размером 20х4х2 с полюсами по плоскости 20х4
Статор внутренний (барабанного типа на одну спираль)
Ротор внешний (барабанного типа на одну спираль)
На одном барабане статора и одном барабане ротора, которые имеют одну общую центральную ось спиралей относительно угла смещения спиралей, который зависит от размера магнитов (длинна 20мм), размещается одна пара спиралей.
Таких пар спиралей в двигателе может быть несколько (как цилиндров в ДВС), в данной модели планируется задействовать четыре пары спиралей (четырёх спиральная модель)
В модели используются четыре барабана статора и четыре барабана ротора.
Барабаны ротора изготавливаются все стандартные (одинаковые).
Статор:
Барабаны статора изготавливаются тоже стандартные, за исключением размещения паза для шпонки, который имеет в свою очередь стандартное размещение по номерам барабанов статоров. Четыре статора, соответственно четыре различных , но одинаковых по номерам, размещения пазов для шпонок относительно расстояния от центров соседних магнитов по спирали (например: ширина магнитов 4мм, расстояние между магнитами статора 1мм, значит от центра магнита 2мм+1мм+2мм=5мм 5/4=1,25мм, значит смещение паза по окружности составит 1,25мм, т е, барабан статора №1 имеет паз для шпонки без смещения; барабан статора №2 имеет паз для шпонки смещенный на 1,25мм по отношению к №1 (по часовой стрелке); барабан статора №3 имеет паз для шпонки, смещенный на 2,5мм по отношению к №1, и соответственно на 1,25мм по отношению к №2; барабан статора №4 имеет паз для шпонки, смещенный на 3,75мм по отношению к №1, на 2,5 по отношению к №2, и на 1,25 по отношению к №3.
Размещение пазов для шпонок на статорах №1 - №2 - №3 - №4 делается для очередного смещения магнитов статоров по отношению к магнитам ротора, что бы в конечном результате магниты роторов и статоров приняли угловое размещение соответственно (по окружности роторов и статоров):
№1ротор – №1статор: 0градусов (нет смещения);
№2ротор - №2 статор: 90градусов смещение;
№3ротор - №3статор: 180градусов смещение;
№4ротор - №4 статор: 270градусов смещение;(на схеме-развёртке смещение IIo)
Диаметр статора рассчитывается от количества магнитов в спирали, параметров магнитов и расстояния между магнитами: количество магнитов в спирали 21шт, ширина магнитов 4мм, расстояние между магнитами 1мм, значит длинна окружности получается: 21*4+21*1=84+21=105мм
Диаметр статора: 33,40мм
Выступы для магнитов на статоре имеют высоту 3мм, на них наклеиваются (прикрепляются) магниты. Соответственно ширина выступа 4мм, расстояние между выступами 1мм, глубина углубления 3мм.
Длинна барабана статора рассчитывается по длинне магнитов, количеству магнитов (ширине спирали), м расстоянию между соседними спиралями на статорах: 10+20+20+10=60мм
Четыре барабана статора имеют общую длинну 240мм
Вал статоров рассчитывается от параметров барабанов статоров и их количества, с учётом длинны, которая необходима для подшипников и крепления к внешнему корпусу.
Ротор:
Барабан ротора рассчитывается от параметров диаметра статора с учётом высоты магнитов, расстояния между магнитами статора и ротора, и длинны статора.
Длинна барабана ротора равна длинне барабана статора: 60мм
Диаметр внутренний барабана ротора 44,12мм
Выступы: на каждый выступ прикрепляется (садится на клей) магнит.
Ширина выступа 4мм, расстояние между выступами (по чертежу) (не должно превышать 2мм, равно2, или можно чуть меньше) Корректируется в процессе исполнения чертежа. Высота выступа (глубина шлица) 3-4мм на роторе.
Количество выступов 21, для каждого магнита.
Все четыре барабана скрепляются между собой или с помощью пальцев, или специальных скруток, например на шпильках (болтах), имеют общий центр, прикрепляются на общий наружный вал –вал ротора (наружный).
Все выступы на статорах и роторах, на которые крепятся (приклеиваются) плоские магниты, тоже должны быть плоскими, т е окружность отфрезерована до плоскости.
Четыре барабана ротора имеют общую длинну 240мм
На каждом барабане наносится изнутри по центру метка, по всей окружности для расстановки магнитов по спирали со смещением (правила смещения магнитов в спирали подано выше)

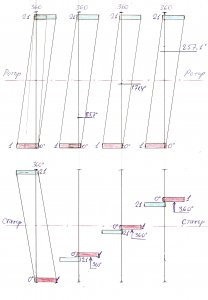

Развёртки спиралей на статорах и роторах поданы в авторском блоге:
<a class="postlink" href="http://inenteh.blogspot.com/2012/02/blog-post.html" onclick="window.open(this.href);return false;">http://inenteh.blogspot.com/2012/02/blog-post.html</a>
Если кто то выявит желание сделать чертежи, и таким образом стать участником проекта магнитного двигателя, напишите по адресу: kantorskiy@i.ua
