Обсуждаем руководство по сборке Bedini SSG motor

http://www.ebay.com/sch/i.html?_fro...0.l1313&_nkw=bedini&_sacat=See-All-Categories

вот тут эти игрушки продаются.



А вот интересно можно ли поставить разрядник и через разрядник заряжать катушку. Импульс тоже будит образовываться. А потом снять через мост на конденсатор.



Ребята помогите пожалуйста разобраться, у Бедини на осциллографе красивые выбросы "радиантной энергии", у меня же такого не получается обнаружить. Смотрю нашим ещё советским осциллографом С-51. Может кто знает причину?



Ждем с нетепернием ваших игрушек. Которые, разумеется, гораздо эффективнее Бедини.

Заходите к нам на голосовую конференцию.
Такие вопросы нужно решать по мере поступления.



если не на осциллографе, то хотя бы на неонке на транзисторе без нагрузки вспышки должны быть.



Привет, где смотришь сигнал, осциллограмму выложи. Выбросы можно увидеть только при отключенной батарее, она ведь их садит. Только при отключенной батарее неонка продержится недолго, а за ней и транзистор уйдет (если высоковольтный - на 200-300в, тогда попробуй). А вообще, опиши подробнее конфигурацию. Успехов.



Чтобы поиграться с этой конструкцией Бедини и получить первый опыт можно сделать её из компьютерного кулера. В сети ходит инструкция, если кому-нибудь будет интересно, напишу подробнее.



Кинь сылочку



Конечно, напиши. Особенно интересует результат, неважно, отрицательный или положительный, настройки и использования.

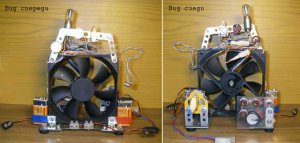

Бедини из компьютерного кулера:


Схема с объяснением принципа работы:



есть видео в работе?



[youtube]QFUSdDGL0Gw[/youtube]

На видео предыдущий вариант с другим транзистором на радиаторе. Транзистор не грелся, поэтому радиатор я убрал. Сейчас стоит КТ819Г



собрал эту схемку. Но вот вместо выходного диода поставил диодный мост. И по логике где с моста должен выходить ПЛЮС выходит минусю А вместо минуса ПЛЮС. Это так и должно быть, у всех так?



покажи на схеме, как подключен диодный мост

Он должен подключаться между коллектором транзистора и плюсом источника питания.



<br /><br />-- добавлено: 29 фев 2012, 19:26 --<br /><br />

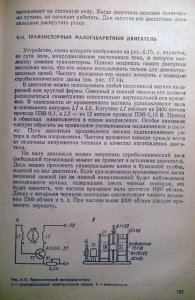

Нашёл в книге Я.Войцеховского "Радиоэлектронные игрушки". Ничего не напоминает?



может этот?
<a class="postlink" href="http://lurkmore.to/%D0%A5%D0%B0%D1%82%D1%83%D0%BB%D1%8C_%D0%BC%D0%B0%D0%B4%D0%B0%D0%BD" onclick="window.open(this.href);return false;">http://lurkmore.to/%D0%A5%D0%B0%D1%82%D ... 0%B0%D0%BD</a>



Напоминае смемы схожи. Но тут схема просто для вращения двигателя.



Может у мультиметра перепутана полярность?

Я с диоднным мостом не проверял, по идее включение правильное. Но поскольку импульс ЭДС самоиндукции только в одну сторону, то глубокого смысла ставить вместо одного диода мост лично я не вижу.

Проверь на батарее конденсаторов, как быстрее заряжается, с диодом или диодным мостом. Только надо взять конденсатор побольше ёмкости и побольше вольтажа. Напряжение до которого он будет заряжаться это амплитуда импульсов высокого напряжения, а скорость заряда показывает мощность получившейся зарядки.

И ещё, чем больше размер кулера тем эффективнее двигатель Бедини из него получается.



С диодным мостом разобрался это гон мультиметра. Он мне на измеерение 20 вольт показывает(5) вольт, на 200 вольт показывает (50) вольт, а на 1000 вольт показывает (-500) вольт. А вот проверяю его отдельно на других источниках, работает превосходно и на любом параметре измерения напряжения. Палярность в мультиметре не перепутана.
