Ваше здоровье!

[V__C]

Тема неожиданно получила развитие. Благодарю за интерес.
Если кто будет делать, делайте катушку больших размеров. Такую, чтобы была размерами со спинку кровати.

Благодаря интересным материалам Вашего сайта!
Большая катушка - следующий шаг.

Поле нужно ослабить, а время воздействия увеличить.

цифры были бы тут ну оч. к месту (если они есть)

Про количественные оценки хотелось бы поподробнее, как и чем измерять?

вместо магнитометра лучше пробник: на тонком картоне D20мм Lнамотки 20мм виток к витку проводом d=0.2 -0.3, подключать на вход осциллографа через шунт 1к5, последовательно с сопротивлением 15к-20к, чувствительность 5mV-10mV/деление, т.е.: на концы катушки (в параллель с ней) напаиваем 1к5, к одному из 2х концов - через 15к входной щуп осциллографа, а входную землю щупа на оставшийся второй конец.

Спасибо, попробую. Хотелось что-нибудь помобильнее, походить и поизмерять в разных местах.



[Okkama]

Ser
Думается я и без Вас решу что мне делать, а что не делать. Вы видимо сильно грамотный, аж жуть, все знаете и потому не считаете нужным читать прежде чем комментировать.



[Okkama]

Поле должно быть в два три раза сильнее естественного геомагнитного. Около 1 - 1,5 Гаусс. По мне проще рассчитать поле по количеству витков, размеру рамки и силе тока.
Еще лучше если катушки будет две (катушка Гельмгольца), тогда поле будет равномерным. В таком варианте чтобы создать с помощью катушек магнитное поле, аналогичное земному, необходимо взять, к примеру, две катушки радиусом 2 метра по 20 витков провода в каждой и
пропустить по ним ток 0,5 Ампер. При радиусе метр поле будет 1 Гаусс. Все зависимости прямые.

Навредить такое поле не может по определению. Оно очень слабое и предназначено для того чтобы снять синдром магнитного голодания. Это как кушать витамины при авитаминозе.



[Rakarskiy]

У нас по Гельмгольцу мысли совпадают. Только я все же рассматриваю работу с очагами.



[Okkama]

Работа с очагами - это борьба со следствиями. Лучше до них не доводить



[Ser1]

...Про количественные оценки хотелось бы поподробнее, как и чем измерять?

я писал, что использую другую схему, другие частоты и другие сигналы, так что лучше всего - сравнительным методом: одним и тем же пробником смотреть форму сигнала и отклик тела на него, накапливая результаты.

Спасибо, попробую. Хотелось что-нибудь помобильнее, походить и поизмерять в разных местах.

если это про "поле Земли" - тут я не помощник, а по схемам - помогу чем смогу.
И в область головы и позвоночника сразу лучше не лезьте: появится опыт, вот тогда и ...
В общем - тема интересная: удачных экспериментов и результатов!



[V__C]

Еще лучше если катушки будет две (катушка Гельмгольца), тогда поле будет равномерным. В таком варианте чтобы создать с помощью катушек магнитное поле, аналогичное земному, необходимо взять, к примеру, две катушки радиусом 2 метра по 20 витков провода в каждой и
пропустить по ним ток 0,5 Ампер.

Имеется в виду ток постоянный?

чтобы создать с помощью катушек магнитное поле, аналогичное земному

А зачем "аналогичное земному"? Оно ведь и так УЖЕ ЕСТЬ.
На Вашем сайте я прочитал, что "земное" поле нынче сильно ослабело (но цифр не нашел).
Поэтому логично создать искусственное МП, каким оно было в дни нашей юности.
Прошу, по Возможности, прояснить напряженность МП (для ясности по Воронежу):
- 50 лет тому назад;
- нынче.
Карты в разных поляризациях приводить не нужно, они у меня есть, устроит примерный ответ.



[V__C]

а и не надо: вот вариант без драйвера
1. поменять в схеме точки подключения ног 3 и 7 NE555й
2. индуктор на +5Vпит и через 40-50ом на 7 ногу, если будут большие выбросы (больше 30V): диодик в параллель с индуктором: "носик" на +5, "жопку" - на 7 ногу NE555.

Так?



[Ser1]

Так?

Ну да. На всяк сл. схему добавил (извиняюсь - D1 надо добавить на 3 ногу) и, думаю, что место включения D2 имеет значение.
=
я считаю воздействием выброс (Back EMF) при резком обрывании тока в индукторе: если так, тогда имеем 2 случая:
1. при исп. драйвера: индуктор на питание -> индуктор на землю через 7-8ом Rвых драйвера:
- выброс будет сильно сглажен по амплитуде, но максимален потоку (макс. магнитная составляющая)
- мне кажется, что направление потоков эфира при изменении поля индуктора в прилегающем к индуктору пространстве МЕНЯЕТСЯ при его "заряде" и "разряде" (тогда - ДВУПОЛЯРНОЕ воздействие)
2. без драйвера при коммутации 7 ногой (О.К. маломощного тр-ра на землю) имеем:
- макс. выброс напряжения при. минимуме разрядного тока: МИНИМАЛЬНАЯ магнитная компонента и УНИПОЛЯРНОЕ воздействие (по моим данным результаты от униполярного и двуполярного действия - разные)
- в зависимости от включения шунтирующего D2 импульс будет короче и резче, или более смазан (тоже влияет)
=
поэтому лучше сначала сравнивать поле по пробнику, а потом на себе
==
И ещё: я эту схему не использовал и о её лечебных свойствах ничего не знаю: просто хотел Вам сказать, что можно убрать драйвер и получить нечто похожее (скорее всего - другое, или то же самое, но чуть проще), так что это - не схема Ser1, а продолжение экспериментов V__C!



[V__C]

Ну да. На всяк сл. схему добавил (извиняюсь - D1 надо добавить на 3 ногу) и, думаю, что место включения D2 имеет значение.

1. R3 - (20.0-40.0) МОм?
2. Так все таки два диода (и оба D2) - нужны?
3. А где регулировка частоты?
4. NE555/1 вывод что, действительно на +5В, вместо корпуса?



[Rakarskiy]

Ser1, хорошая схема симулятор показывает устойчивость но это без учета внутреннего омического сопротивления катушки

ПС -В твоей схеме 1 ножку 555 таймера нужно на землю, а не к питанию



[Ser1]

1. R3 - (20.0-40.0) МОм?
2. Так все таки два диода (и оба D2) - нужны?
3. А где регулировка частоты?
4. NE555/1 вывод что, действительно на +5В, вместо корпуса?

=
1. Извиняюсь - конечно "землю" -> на землю - 1 нога NE555 на корпус.
2. R3 20ом -40ом = попасть с 5V в 150ма допустимых по 7 ноге
3. Я привел схему (где налажал с 1 ногой) только чтобы избежать словесных пояснений. Регулировка частоты - перем. резисторами, как у Вас на схеме. Если не жалко элементов, то ещё один диод и ещё один потенциометр и - независимая регулировка длительности импульса и паузы, хотя появится небольшая зависимость длительностей от питающего напряжения.
4. D2 нужен только один: я хотел указать 2 возможных способа его установки и их влияние на импульс.



[Ser1]

Ser1, хорошая схема симулятор показывает устойчивость но это без учета внутреннего омического сопротивления катушки

а что говорит симулятор про новую - с ней всё в порядке=?

ПС -В твоей схеме 1 ножку 555 таймера нужно на землю, а не к питанию

спасибо, поправил



[Rakarskiy]

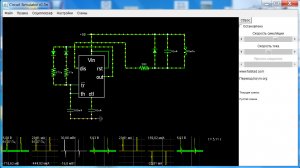

Посмотрел замечательно, и даже немного виртуально "поэксил", добавил конденсатор для большего разброса импульса полярности



[Ser1]

Посмотрел замечательно, и...

тогда ждём вестей от V__C: предположительно, по отн. к схеме с драйвером, действие будет другое, но может быть увеличением длительности импульса накачки удастся добиться эффекта при той же частоте...



[phoba]

Мне думается что симуляторы не учитывают очень многих вещей которые реально происходят в контуре



[Rakarskiy]

Мне думается что симуляторы не учитывают очень многих вещей которые реально происходят в контуре

Симулятор это математический расчет по параметрам, симулятор это визуализация. В данной визуализации не учтено много но и не ставилась задача, как будет вести себя поле. Работа 555 таймера смотрели.



[V__C]

3. Я привел схему

Вложения:

•

тогда ждём вестей от V__C

Посмотрел Очередную Вашу схему:
- это БТГ?
- напряжений питания подавать не нужно никаких?



[Ser1]

V__C, разводка питания штатно для NE555: +Пит. на 8ю, земля - на 1й ноге, разрешение работы=4я на +Пит.
=
задумка: при той же, найденной Вами частоте, увеличением времени импульса, дотянуть ток в индукторе до значения, когда 555я ещё не сгорит, а эффект будет проявляться.
==
в принципе - чего мудрить со схемами, раз эффект уже есть, но мне показалось, что Вас эти эксперименты заинтересовали.
если нужно полное, а не "само собой разумеющееся" начертание схемы - скажите и в дальнейшем так и буду рисовать



[V__C]

Поле должно быть в два три раза сильнее естественного геомагнитного. Около 1 - 1,5 Гаусс.

Значение магнитной индукции, считающееся безопасным для жилых помещений в Швеции, составляет 0,2мкТл.
Или 0,002 Гаусса.
Что-то у Вас не сходится.
*для справки, 1 Гаусс = 100 мкТл.
**Я не зря Вас спрашивал про значение естественного магнитного поля Земли.
