Какое смелое заявление. А где же факты, коллега?
-
Друзья, "лихорадка" вокруг тем об альтернативной энергии заставила возбудиться и мошенников! Будьте бдительны и не ведитесь на дешевые разводы. Помните, что если Вам предлагают купить рабочий БТГ по цене дешевле миллиона долларов, то на 99% это развод Вас на деньги. Если же Вам предлагают купить БТГ дороже миллиона долларов, то это развод на 100%. Увы чудес и исключений пока нет, хотя Вы всегда можете это проверить самостоятельно... :-)
Генератор БТГ Романа Карноухова
- Автор темы zlatko2013
- Дата начала
Valiko
Чатланин
- Регистрация
- 24 Март 2016
- Сообщения
- 139
- Реакции
- 28
- Баллы
- 28
Усилительный тракт осциллографа не идеален и имеет определённую нелинейность, поэтому происходит перемножение двух сигналов. Вот и все.
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Дружище, вы лбом уаёрлись в стену и не хотите зайти в Гугл, хотя бы сюда: http://conture.by/post/422. "Нелинейность" не в тракте осциллографа, а в вашей голове, посему мои старания вам напрасны, с вами замолкаю.
Последнее редактирование:
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Подавляющее большинство "искателей", добиваясь свечения лампы накаливания в 25Вт, 220В от ПП, не понимают природу этого свечения и почему оно неполное. Поэтому не разобравшись с этим и не могут понять, что нужно для получения прибавки, пускаясь в частности характеристик работы ТТ и ПП, придумывая разные варианты их взаимодействия и пр, и пр. Фантазиям нет предела.
На самом деле от ПП мы получаем только то, что соответствует на графике ниже зелёным треугольникам, где ток и напряжение совпадают, образуя активное напряжение. Чтобы получить добавку, необходимо на весь полупериод тока (красная) наложить однополярное напряжение ВВ ТТ (коричневая), заполнив всю жёлтую площадку. Но получить отрицательное однополярное напряжение ВВ ТТ нельзя. Поэтому будет использоваться только один полупериод тока ПП.
Разворот графика вверх от меня не зависел.
На самом деле от ПП мы получаем только то, что соответствует на графике ниже зелёным треугольникам, где ток и напряжение совпадают, образуя активное напряжение. Чтобы получить добавку, необходимо на весь полупериод тока (красная) наложить однополярное напряжение ВВ ТТ (коричневая), заполнив всю жёлтую площадку. Но получить отрицательное однополярное напряжение ВВ ТТ нельзя. Поэтому будет использоваться только один полупериод тока ПП.
Разворот графика вверх от меня не зависел.
Вложения
Последнее редактирование:
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73

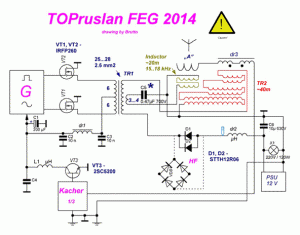

Далее хочу в очередной раз обратить внимание коллег на исходную схеме Руслана TOPruslan FEG 2014.
Именно на то, что в цепи Гранаты у него стоит пара запараллеленных диодов. В последующих подробных схемах они тоже есть.Эти диоды вероятно пропускают на выход только положительные полупериоды ТТ, не пропуская отрицательные, создавая этим нарастающее однополярное высоковольтное напряжение вокруг Гранаты, накладывая его на ток от ПП в ней. На накопительно-сглаживающей ёмкости С6 на выходе напряжение нарасттает от импульса к импульсу. От пяти суммарное будет одно, а от примерно 50 во всём полупериоде тока ПП - в 10 раз больше. При этом ТТ может работать и в непрерывном режиме Качера Бровина, а не пачками управляемой ТТ. Во время отрицательного полупериода тока ПП ВВ напряжение TT будет накладываться с противоположным току знаком и, вероятно, не создаст помех общему процессу. Но это нуждается в проверке. Вот вам поле для эксперимента, дерзайте.
Именно на то, что в цепи Гранаты у него стоит пара запараллеленных диодов. В последующих подробных схемах они тоже есть.Эти диоды вероятно пропускают на выход только положительные полупериоды ТТ, не пропуская отрицательные, создавая этим нарастающее однополярное высоковольтное напряжение вокруг Гранаты, накладывая его на ток от ПП в ней. На накопительно-сглаживающей ёмкости С6 на выходе напряжение нарасттает от импульса к импульсу. От пяти суммарное будет одно, а от примерно 50 во всём полупериоде тока ПП - в 10 раз больше. При этом ТТ может работать и в непрерывном режиме Качера Бровина, а не пачками управляемой ТТ. Во время отрицательного полупериода тока ПП ВВ напряжение TT будет накладываться с противоположным току знаком и, вероятно, не создаст помех общему процессу. Но это нуждается в проверке. Вот вам поле для эксперимента, дерзайте.
Вложения
Последнее редактирование:
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Вот одна выдержка из высказываний Н.Тесла: "Однонаправленные импульсы были единственной причиной, с помощью которой мог быть высвобожден этот высокий потенциал, синусоидальные колебания – осцилляторы в этом отношении были абсолютно бесполезны" в подтверждение необходимости получения от ТТ однополярных импульсов.
"
"
Я не занимаюсь установкой Акулы-Калабухова, иду по направлению без "земли".
Нет у меня к сожалению возможности использовать землю... Живу в многоэтажке.
Но сегодня наткнулся на видео, возможно будет полезным, кто работает по Калабухову:
У Акулы тоже кстати на видео с установкой во дворе прекрасно видно, как земля скручена в бухту.
====
И по однонаправленным импульсам.
Вот словесные выдержки от Руслана, хотя может это уже здесь было:
11 мар 2016
Доброе время суток. Может тут мы найдём общий язык. Сразу скажу, что на форумах сильно не сижу. Нет времени ! Однако сейчас в 5-й раз собираю Акулину установку для увеличения мощности. Есть идеи.... А по сути народ ищет немного всё не то. Все эти системы работают на основе стоячих и бегущих волн. Нужно сперва поймать движение частиц в катушке. Т.е. как Капанадзе и делает с помощью тестера или амперметра. Только при ВЧ частотах никакой амперметр не поможет и ловить нужно будет осциллографом.
Первое правило: Намотать катушку 40 метров. 2. Узнать её резонансную частоту (1/4 волны). Индуктор 1/4 = 10 метров того же провода (например 2,5мм ). Подключаем генератор к 10 метрам катушки, загоняем прямоугольники на частоте от 1 МГц и ползём выше, пока на 40 метрах не появится синусоида. Максимальная амплитуда.
Генератор желательно брать нормальный, лабораторный ! С регулировкой выхода от 0 до 20 вольт. Добиваемся максимальной амплитуды и двигаем десятые доли килогерц, пока не начнёт синус плясать.
Это ваш волновой резонанс !!! Фиксируем частоту и напряжение (от меня PavelK ->Заметьте, НАПРЯЖЕНИЕ!! А не только частоту. И еще подтверждаю, что подавать меандр необходимо от мощного генератора, у которого форма сигнала не просядет и не исказится. Я лично для этих целей собрал УНЧ - по типу YES 3.2L для своего маломощного генератора). Именно под это всё придётся делать генераторы. Далее ...
Теслу мотаем под эту частоту, чтобы получился эффект. Затем всё делаем как я делал или Акула. В данном случаи все хотят повторить этот девайс. Вперёд ! Закрепляем всё красиво и жёстко, не забывая что резонанс и эффект может удрать в случаи креплений на соплях. Нам надо получить сам эффект и работу, а не готовый девайс. Как только вы начнёте понимать что далее делать, сами уже сможете двигать. Так вот.... Тесла , как мы знаем, тоже мочит синусоиду. Допустим, ваша частота получилась 1,821МГц. Неважная частота, но увы. Придётся настроить Теслу именно на неё. Акула применял ферритик между Теслой и тороидом (Антенна) над индуктором. Это как раз точная подстройка. Она нужна перед запуском. Потом система держит и не важно куда что сползло в небольших пределах. (От меня, PavelK--> не только частоту, а формирует крутейший фронт!!! Сдвигает фазу, и убирает синусоидальное "веретено"- гармонические затухающие колебания)
Но! Опять же ... Что куда? На Индуктор мы подаём сигнал прямоугольников с частотой 1/50. Считаем: 1820 : 50 = 36,4 кГц накачка прямоугольником через развязку (Горшок) с 23-29 витков провода 2,5 квадрата.
Повторюсь, нужно сделать напряжение на эту гармонику не 10-20 вольт, а выше на порядок. Примерно до 50-60 вольт и получить такой же пляшущий эффект на выходе.
Далее! Не забывайте, что Тесла не нуждается в сильной мощности. Не надо искры пускать и мочить так, чтобы пробивало. Это ни к чему!!! Лучше сделать управляемую Теслу.
Продолжаем: На выходе появится напряжение 195-200 вольт. Это напряжение выше не будет. Почему? Позднее вернёмся к этому. Нужно намотать так трансформатор - реактор (Катушку), чтобы получить нужное напряжение. Это требует экспериментов. Помните, что мы толкаем ток в реакторе с помощью поперечной волны, создаваемой Теслой. В катушке образуется другая волна под воздействием накачки прямоугольниками. Частицы которой постоянно вращаются влево и вправо. Придавая им движение пульсирующей Теслы, мы разгоняем их в самом проводнике. Это гемморойное понимание, но факт. Тесла должна срабатывать в одном полупериоде или с одного плеча транзистора.
Желательно Управление Теслы осуществлять пачкой импульсов. Когда всё чётко настроите, увидите как проявляется эффект при изменении ширины пачки. Потребление Теслой мизерное, а накачка вообще не напрягается. Ток на выходе до 7 ампер и напряжение 200-209 вольт . Лампочки и БП импульсный хорошо работают.
Теперь по съёму: 1. Катушка подключается через мост диодный. Никаких конденсаторов параллельных!!! 2. Вам нужно от Теслы только одну полуволну. Иначе Тесла будет забирать то что дала, обратно!!! Поэтому и ставиться диод от заземления на саму катушку съёма (40м).
Акула это делал на приёме. Он убирал одну часть синуса на самом приёме. Потому Тесла. Кто этого не знает - бьется по сей день, ничего не работает. Оно и ясно! Вам нужно раскачать качели в катушке съёма энергии. Именно там толкаем мы ток.
Кстати, Акула использовал простую лампочку, чтобы погасить излишки от теслы и настроить частоты. Поскольку Индуктор гальванически отвязан от всей схемы, то лампочка служила резистивной нагрузкой гашения излишков от теслы и наводок. Лампочку можете не ставить, но тогда не качайте Теслу сильно. Не надо ! Помните, что ток подчиняется напряжению. Это я вижу из экспериментов, что проводил ещё 2 года назад.
Далее: Диод на приёмной катушке съёма уничтожает один полупериод и таким образом мы раскачиваем колебания, не тормозя их отрицательным периодом Теслы . Этого тоже многие не знают и продолжают лепить. Вот почему Роман (Акула) говорит про то, что жрёт заземление... Всё правильно! Потому что он убивает импульс пол периода на приёме, который заземлён. Это видно на всех его установках! Я долго гадал, почему он это решение применил и понял, что так легче подобрать ВВ диоды. Так как вмешательство на таких частотах в Теслу приведёт к её неправильной работе. Другими словами срезать полупериод не получится. Капа этот вопрос решал разрядником и выпрямителями на НЧ частотах. Там всё проще, но проводов больше.... Так вот на немецкой установке диодик маленький, Тесла далеко, кабель заземления длинный. Кстати равен длине Теслы!!!
Не забываем про заземление.... На этой установке оно главное и без хорошей опоры (заземления) работать НЕ БУДЕТ.
Не забываем, что в системах используется высокое напряжение. Как мы знаем, оно перемещается даже в воздухе. Именно поэтому заземление необходимо. Плюс волновой резонанс и безопасность.... Как то так ....."
========
Всем Удачи!
Нет у меня к сожалению возможности использовать землю... Живу в многоэтажке.
Но сегодня наткнулся на видео, возможно будет полезным, кто работает по Калабухову:
У Акулы тоже кстати на видео с установкой во дворе прекрасно видно, как земля скручена в бухту.
====
И по однонаправленным импульсам.
Вот словесные выдержки от Руслана, хотя может это уже здесь было:
11 мар 2016
Доброе время суток. Может тут мы найдём общий язык. Сразу скажу, что на форумах сильно не сижу. Нет времени ! Однако сейчас в 5-й раз собираю Акулину установку для увеличения мощности. Есть идеи.... А по сути народ ищет немного всё не то. Все эти системы работают на основе стоячих и бегущих волн. Нужно сперва поймать движение частиц в катушке. Т.е. как Капанадзе и делает с помощью тестера или амперметра. Только при ВЧ частотах никакой амперметр не поможет и ловить нужно будет осциллографом.
Первое правило: Намотать катушку 40 метров. 2. Узнать её резонансную частоту (1/4 волны). Индуктор 1/4 = 10 метров того же провода (например 2,5мм ). Подключаем генератор к 10 метрам катушки, загоняем прямоугольники на частоте от 1 МГц и ползём выше, пока на 40 метрах не появится синусоида. Максимальная амплитуда.
Генератор желательно брать нормальный, лабораторный ! С регулировкой выхода от 0 до 20 вольт. Добиваемся максимальной амплитуды и двигаем десятые доли килогерц, пока не начнёт синус плясать.
Это ваш волновой резонанс !!! Фиксируем частоту и напряжение (от меня PavelK ->Заметьте, НАПРЯЖЕНИЕ!! А не только частоту. И еще подтверждаю, что подавать меандр необходимо от мощного генератора, у которого форма сигнала не просядет и не исказится. Я лично для этих целей собрал УНЧ - по типу YES 3.2L для своего маломощного генератора). Именно под это всё придётся делать генераторы. Далее ...
Теслу мотаем под эту частоту, чтобы получился эффект. Затем всё делаем как я делал или Акула. В данном случаи все хотят повторить этот девайс. Вперёд ! Закрепляем всё красиво и жёстко, не забывая что резонанс и эффект может удрать в случаи креплений на соплях. Нам надо получить сам эффект и работу, а не готовый девайс. Как только вы начнёте понимать что далее делать, сами уже сможете двигать. Так вот.... Тесла , как мы знаем, тоже мочит синусоиду. Допустим, ваша частота получилась 1,821МГц. Неважная частота, но увы. Придётся настроить Теслу именно на неё. Акула применял ферритик между Теслой и тороидом (Антенна) над индуктором. Это как раз точная подстройка. Она нужна перед запуском. Потом система держит и не важно куда что сползло в небольших пределах. (От меня, PavelK--> не только частоту, а формирует крутейший фронт!!! Сдвигает фазу, и убирает синусоидальное "веретено"- гармонические затухающие колебания)
Но! Опять же ... Что куда? На Индуктор мы подаём сигнал прямоугольников с частотой 1/50. Считаем: 1820 : 50 = 36,4 кГц накачка прямоугольником через развязку (Горшок) с 23-29 витков провода 2,5 квадрата.
Повторюсь, нужно сделать напряжение на эту гармонику не 10-20 вольт, а выше на порядок. Примерно до 50-60 вольт и получить такой же пляшущий эффект на выходе.
Далее! Не забывайте, что Тесла не нуждается в сильной мощности. Не надо искры пускать и мочить так, чтобы пробивало. Это ни к чему!!! Лучше сделать управляемую Теслу.
Продолжаем: На выходе появится напряжение 195-200 вольт. Это напряжение выше не будет. Почему? Позднее вернёмся к этому. Нужно намотать так трансформатор - реактор (Катушку), чтобы получить нужное напряжение. Это требует экспериментов. Помните, что мы толкаем ток в реакторе с помощью поперечной волны, создаваемой Теслой. В катушке образуется другая волна под воздействием накачки прямоугольниками. Частицы которой постоянно вращаются влево и вправо. Придавая им движение пульсирующей Теслы, мы разгоняем их в самом проводнике. Это гемморойное понимание, но факт. Тесла должна срабатывать в одном полупериоде или с одного плеча транзистора.
Желательно Управление Теслы осуществлять пачкой импульсов. Когда всё чётко настроите, увидите как проявляется эффект при изменении ширины пачки. Потребление Теслой мизерное, а накачка вообще не напрягается. Ток на выходе до 7 ампер и напряжение 200-209 вольт . Лампочки и БП импульсный хорошо работают.
Теперь по съёму: 1. Катушка подключается через мост диодный. Никаких конденсаторов параллельных!!! 2. Вам нужно от Теслы только одну полуволну. Иначе Тесла будет забирать то что дала, обратно!!! Поэтому и ставиться диод от заземления на саму катушку съёма (40м).
Акула это делал на приёме. Он убирал одну часть синуса на самом приёме. Потому Тесла. Кто этого не знает - бьется по сей день, ничего не работает. Оно и ясно! Вам нужно раскачать качели в катушке съёма энергии. Именно там толкаем мы ток.
Кстати, Акула использовал простую лампочку, чтобы погасить излишки от теслы и настроить частоты. Поскольку Индуктор гальванически отвязан от всей схемы, то лампочка служила резистивной нагрузкой гашения излишков от теслы и наводок. Лампочку можете не ставить, но тогда не качайте Теслу сильно. Не надо ! Помните, что ток подчиняется напряжению. Это я вижу из экспериментов, что проводил ещё 2 года назад.
Далее: Диод на приёмной катушке съёма уничтожает один полупериод и таким образом мы раскачиваем колебания, не тормозя их отрицательным периодом Теслы . Этого тоже многие не знают и продолжают лепить. Вот почему Роман (Акула) говорит про то, что жрёт заземление... Всё правильно! Потому что он убивает импульс пол периода на приёме, который заземлён. Это видно на всех его установках! Я долго гадал, почему он это решение применил и понял, что так легче подобрать ВВ диоды. Так как вмешательство на таких частотах в Теслу приведёт к её неправильной работе. Другими словами срезать полупериод не получится. Капа этот вопрос решал разрядником и выпрямителями на НЧ частотах. Там всё проще, но проводов больше.... Так вот на немецкой установке диодик маленький, Тесла далеко, кабель заземления длинный. Кстати равен длине Теслы!!!
Не забываем про заземление.... На этой установке оно главное и без хорошей опоры (заземления) работать НЕ БУДЕТ.
Не забываем, что в системах используется высокое напряжение. Как мы знаем, оно перемещается даже в воздухе. Именно поэтому заземление необходимо. Плюс волновой резонанс и безопасность.... Как то так ....."
========
Всем Удачи!
Последнее редактирование:
Про стоячую волну и LC резонанс, и их совмещение:
http://gorchilin.com/calculator/reactor?l=39.47&d=2.8&D=50&L=0.25&G=1&C=0&E=3&dt=2.5
Это совсем отдельная тема - КПД второго рода.
Поэтому в наших "шестифилярах" можем даже не искать этого совмещения!!!
http://gorchilin.com/calculator/reactor?l=39.47&d=2.8&D=50&L=0.25&G=1&C=0&E=3&dt=2.5
Это совсем отдельная тема - КПД второго рода.
Поэтому в наших "шестифилярах" можем даже не искать этого совмещения!!!
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Такое совмещение можно сделать и может быть полезным для увеличения мощности поля ТТ. Но мы пока не получили никакой прибавки.
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Последнее редактирование:
slimwin
Пацак
- Регистрация
- 4 Ноябрь 2015
- Сообщения
- 88
- Реакции
- 36
- Баллы
- 18
Подскажите пожалуйста по какой схеме собирать пуш-пул. Собрал по схеме SG3525, но никак не могу добиться синхронизации на ослике. Мерял как аналоговым, так и приставкой USB что там, что там осциллограммы плывут. И хотелось бы еще расширить пределы регулировки частот (в меньшую сторону).
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
На мой взгляд схема не имеет решающего значения, нужно, чтобы ПП генерировал в РК мощность 50-100 Вт. А плавает осциллограмма у вас скорее всего из-за неверной установки синхронизации в ваших осциллографах. Частота генератора не должна кратковременно хаотически меняться независимо от применяемой схемы/микросхемы.
Для изменения пределов и ширины регулировок частоты подбирайте времязадающую R цепочку генератора с введением дополнительных резисторов до и после переменного (регулятора).
arhitrade
Пацак
- Регистрация
- 24 Июнь 2016
- Сообщения
- 88
- Реакции
- 17
- Баллы
- 8
У кого нибудь хоть както лампочка реагирует на облучение с теслы?
У меня лампочка тускло светится от гранаты и ей пофиг што дает тесла (частота, скважность, сила поля)
Да и немогу понять как импульсы теслы могут нарушить колебательный процес в гранате.
Штото не так делаю...
У меня лампочка тускло светится от гранаты и ей пофиг што дает тесла (частота, скважность, сила поля)
Да и немогу понять как импульсы теслы могут нарушить колебательный процес в гранате.
Штото не так делаю...
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
У кого нибудь хоть както лампочка реагирует на облучение с теслы?
У меня лампочка тускло светится от гранаты и ей пофиг што дает тесла (частота, скважность, сила поля)
Да и немогу понять как импульсы теслы могут нарушить колебательный процес в гранате.
Штото не так делаю...
В отношении колебательного процесса в Г - вопрос открытый. Смотря, что под этим понимать.
От непрерывно работающего ТТ при токе питания порядка 1А и напряжении 12В лампочка на 25Вт 220В должна слабо калиться и добавлять его к ПП. На фоне свечения от ПП эта добавка еле уловима. С управляемой ТТ (пачками) - с частотой ПП - даже при напряжении питания 24В свечения не будет
Дед75
Владислав
- Регистрация
- 15 Август 2015
- Сообщения
- 1.103
- Реакции
- 450
- Баллы
- 73
Попробую разобраться.
В видео 1 на стоке видны положительные полупериоды колебаний собственного контура работающей в этот момент половины обмотки тр-ра с её ёмкостью, поскольку отрицательные обрезаются диодами сток-исток - внутренним транзистора и добавочным снаружи. Их длительность равна длительности импульса на затворе, т.е пока транзистор открыт, и такие одинокие (не две) "пачки" этих затухающих колебаний возникают периодически с изменением длительности импульсов запуска, а не только при 41%. Их амплитуда зависит от Q, поэтому она и стала в максимуме 70В. Q=70/15=4.6... С некоторым допущением это можно назвать "ответом среды". Однако эта "статика" динамична, т.к. импульсная. Что по напряжению, что по току - магнитному полю. Свечение неонки вероятно объяснимо отнюдь не ВЧ полем, сравнимым с полем от ТТ, а наводками от цепи силового питания ключей, горшка на всё остальное. Теоретическими объяснениями автора я остался неудовлетворённым, и ничего необычного во всём этом видео я не нашёл.
На видео 2 автор показал то же самое, но с "чистыми" сигналами на затворах. Способ достижения этого полезен нам!
В видео 3 очень хорошо и подробно показано, как сделать токовый тр-р и как его подключать, не путаясь с фазировкой. Вот только вопрос: это ток В ЧЁМ - в С, в L, или в активной энергии контура? Вроде бы, в резонансе реактивные есть, но они взаимоуничтожаются, остаются только активные, зависящие от мощности накачки ПП. Т.е. в сумме никакой реактивки на самом деле в контуре нет. А вот отдельно токи и в С, и в L мы уже видели и раньше, они имеют очень большие величины, только что толку от них, если выделить невозможно?
Каюсь, это противоположно высказанному мною раньше на стр. 4-5 Форума, и "На старуху бывает проруха."
В видео 1 на стоке видны положительные полупериоды колебаний собственного контура работающей в этот момент половины обмотки тр-ра с её ёмкостью, поскольку отрицательные обрезаются диодами сток-исток - внутренним транзистора и добавочным снаружи. Их длительность равна длительности импульса на затворе, т.е пока транзистор открыт, и такие одинокие (не две) "пачки" этих затухающих колебаний возникают периодически с изменением длительности импульсов запуска, а не только при 41%. Их амплитуда зависит от Q, поэтому она и стала в максимуме 70В. Q=70/15=4.6... С некоторым допущением это можно назвать "ответом среды". Однако эта "статика" динамична, т.к. импульсная. Что по напряжению, что по току - магнитному полю. Свечение неонки вероятно объяснимо отнюдь не ВЧ полем, сравнимым с полем от ТТ, а наводками от цепи силового питания ключей, горшка на всё остальное. Теоретическими объяснениями автора я остался неудовлетворённым, и ничего необычного во всём этом видео я не нашёл.
На видео 2 автор показал то же самое, но с "чистыми" сигналами на затворах. Способ достижения этого полезен нам!
В видео 3 очень хорошо и подробно показано, как сделать токовый тр-р и как его подключать, не путаясь с фазировкой. Вот только вопрос: это ток В ЧЁМ - в С, в L, или в активной энергии контура? Вроде бы, в резонансе реактивные есть, но они взаимоуничтожаются, остаются только активные, зависящие от мощности накачки ПП. Т.е. в сумме никакой реактивки на самом деле в контуре нет. А вот отдельно токи и в С, и в L мы уже видели и раньше, они имеют очень большие величины, только что толку от них, если выделить невозможно?
Каюсь, это противоположно высказанному мною раньше на стр. 4-5 Форума, и "На старуху бывает проруха."
Последнее редактирование:
Swar
Сергей
- Регистрация
- 2 Январь 2016
- Сообщения
- 214
- Реакции
- 72
- Баллы
- 28
Спасибо за аналитику.
Реактивные токи в сумме стремятся к нулю.
