Много разговоров о Гранате, но никто доподлинно не знает, как она работает. Более того, она задаёт загадки по её собственной рез. частоте. Вот результат моей работы над этим за сегодня с отделённой Гранатой, она у меня сделана на отдельной трубе.
Это может повторить каждый и привести свои результаты.
1. На 1 виток провода, намотанного поверх Индуктора, подаю синусоиду с функционального генератора. Осциллограф подключаю на концы Гранаты (с индуктивностью 150 мкГн), безо всякой нагрузки.
Получаю частоту 1-й гармоники на 960 кГц, чистую синусоиду с амплитудой 17 В, далее на кратных практически ничего нет и 2-й резонанс появляется только на 5770 с амплитудой 4 В с такой же чистой синусоидой.
2. Подключаю на Гранату резистор 11 Ом и опять ищу резонанс, ни чего более не меняя.
Амплитуда, как и следовало ожидать, сильно упала. Самую большую амплитуду получаю на 5660 кГц, 480 мВ. Следующие на: 4760 – 100 мВ, 3640 – 60 мВ, 2830 – 20 мВ. Ниже ни чего. То есть, собственная рез. частота ушла вверх.
2. Подаю от генератора прямоугольник с теми же подключениями.
Получаю без резистора на 940 кГц 16 В, на 3670 - 800 мВ, 4720 - 400 мВ и на 5760 - 4 В. Это вторая рез. частота, 6-я, высшая гармоника.
С резистором вплоть до 5660 кГц наблюдаются резонансы, но слабые и с очень корявыми кривыми из нескольких максимумов-минимумов на образующей. Только на 5660 кГц появляется и чистая синусоида, и максимум в 500 мВ. Т.е. уход частоты повторился.
Из этого следует, что найденная нами собственная частота Гранаты без нагрузки теряется с нагрузкой, переходя на другую, увеличенную почти в 6 раз. Тогда пытаться найти и совместить все условия для получения СЕ в Гранате с её конструктивом всё равно, что искать иголку в стоге сена.
Зачем нужен именно такой конструктив?
Я замеряю ток, то есть меня интересует резонанс тока, а не напряжения.

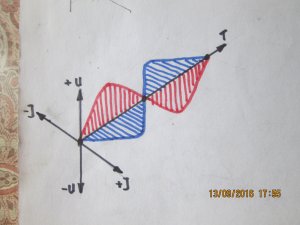

За методику, было принято пользоваться вот этим:
На картиках, не написано, как это совместить...
Немного покумекав, сделал следующее.
1) Провозился два дня, но вбил два метра арматуры в землю, и завел к себе домой землю! Надеюсь бомжи не отрежут. Длина кабеля от земли до дома составила 12 метров.
2) Подсоединив землю, действительно увидел появившийся резонанс
тока, на частоте выше , чем резонанс тока на катушке без земли.
3) Что же такое совместить!? Добавил еще 10 метров кабеля к существующим 12 метрам. И стал его сворачивать в бухту, диаметром сантиметров 30.
И на осциллографе в режиме FFT , реально увидел, как два резонанса стали сближаться друг с другом. И подкручивая бухту совместил. В итоге получилась совмещенная резонансная частота ни земли ни катушки... Она стала нечто средней... Но по амплитуде большой!
И вот по идее, на этот резонанс и надо получить частоту у Теслы.
И еще раз повторяю,
резонанс ТОКА, а не напряжения.
Да, подавал меандр, скважность 50%, 20 вольт апмплитуда, частота 20KHz, на уже намотанный индуктор.
Добавлю еще на всякий случай, длина провода в индукторе у меня не 1/2 длины провода гранаты, а 1/4
====
Буду очень рад, если у кого нибудь, есть наработки по этому методу.
