Генератор БТГ Романа Карноухова

[nnaill]

Найль это верно ? у вас тоже так сделано ? а как наматывал пушбул - с два провода или одним ?

У меня все по хитрому намотано на одной горшке



[Vitaliy2804]

Народ, кто нибудь делал схему Теслы по Мультику на двух транзисторах и диффузном диоде для получения крутого заднего фронта, как указывал Тесла в своих патентах?



[Vladv002]

У меня все по хитрому намотано на одной горшке

Пуш-Пул по любому дает положительные и отрицптельные импульсы или пачки ипульсов - у тебя однополярные импульсы(пачки), возможно ключи работают поочеродно на одельные обмотки включенные одинаково(начало и конец) тогда получим однополярные импульсы(пачки) НО на 2х разных одинаковых обмотках, тогда надо знать как расположены обмотки?
Наиль подскажи - пачки у тебя формируются за счет дросселя dr1 или в схеме управления ключами?
Спасибо.



[1PETER555]

Так эта схема от Мультика? А я думаю откуда она у меня. Только немного другая.



[victorgi]

По поводу транзисторов. На АЛИЭКСПРЕСС появились очень неплохие полевички C2M0080120D с хорошими параметрами ( по даташит ). На ЧИПеДИПе пока таких нет. И стоят относительно приемлимо = примерно 150 руб за штуку.

Да такие будут и без снаббера работать.



[gerass]

Какие киловаты вы собираетесь раскачать на горшке? При частоте 12-15Кгц предел гдето 200 ват, дальше насыщение и капец всем колебаниям в системе. То же самое у Nnaill, он сам указал осцилограмму якобы с резонансной обмотки пуш-пула, она при частоте комутации 12Кгц половину времяни находится в насыщении и никаких колебаний там больше нет. Я уже перестал даже улыбаться смотря на такие вещи.



[Дед75]

Какие киловаты вы собираетесь раскачать на горшке? При частоте 12-15Кгц предел гдето 200 ват, дальше насыщение и капец всем колебаниям в системе. То же самое у Nnaill, он сам указал осцилограмму якобы с резонансной обмотки пуш-пула, она при частоте комутации 12Кгц половину времяни находится в насыщении и никаких колебаний там больше нет.

Во-первых не мешало бы указать, какую из осциллограмм вы имеете ввиду, их там 11.
Во-вторых время нахождения ключей в открытом состоянии (не только в насыщении) зависит от скважности (длительности импульса на затворах), а не частоты. При скважности 50% да, половину периода. Насыщение успешно убирается прокладками в зазорах сердечника.
В сварочном инверторе на 3.5 кВт без прокладок работает с нагревом, но без насыщения один комплект феррита Е65 сечением 5.6 кв.см.



[Сандей]

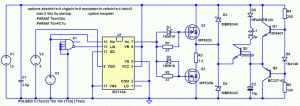

Так эта схема от Мультика? А я думаю откуда она у меня. Только немного другая.Посмотреть вложение 13314

Ваша схема скопирована от сюда:
http://www.multikonelectronics.com/subpage.php?p=18&i=29



[gerass]

Nnaill указал на эту



[Дед75]

Nnaill указал на эту

Эта осциллограмма снята не с обмотки, а с цифровой логики (амплитуда 10В), но не на затворах ключей ПП. На осциллограмме "зубов" (прол.ipg) все зубы одинаковы, и если у него ПП двухтактный (он это уточнил), то на затворах ключей должны быть одинаковые по форме импульсы, сдвинутые один отн-но другого на 180 град. На приведённой вами осциллограмме "оо.ipg" они разные и по фазе не сдвинуты. Сл-но сняты в разных контрольных точках его Контроллера, но в каких? Об этом можно только гадать, Наиль схему не даст и эти точки не покажет, Аминь.



[nnaill]

Наиль подскажи - пачки у тебя формируются за счет дросселя dr1 или в схеме управления ключами?
Спасибо.

Управление ключами . дроссель ест для питание использую.



[nnaill]

Nnaill указал на эту

Еше раз говорю эти остилограммы снято на ключе пушбула шупы осцилографа поставил по плечам где пушбул раскачивает на вторую ношку ирфп260 . А полувольнувые остилограмма снял на горшке от 10 витков



[vik7]

Сл-но сняты в разных контрольных точках его Контроллера, но в каких? Об этом можно только гадать, Наиль схему не даст и эти точки не покажет, Аминь.
Дед , ты как следователь......
Кто сказал что импульсы на пушпуле должны быть симетричны.?



[чадоБога]

Наиль, у тебя питаеться установка от трансформатора 50 герц?



[nnaill]

Наиль, у тебя питаеться установка от трансформатора 50 герц?

Нет от простой 1 2вольт 4.5 амперный блока питание купил китая все установка от 12вольт работает



[чадоБога]

Эти осцилограммы без самозапита сняты, Наиль?



[nnaill]

Эти осцилограммы без самозапита сняты, Наиль?

Да без самазапита . на холостом пушбуле



[Дед75]

Кто сказал, что импульсы на пуш-пуле должны быть симметричны?

Это условие для любого классического пуш-пула для его работы с полным перемагничиванием сердечника. А здесь всё "хитро" - и форма управляющих ключами импульсов, и намотка Горшка, и вся работа ПП. Наиль призывает нас разгадывать эти его хитрости самостоятельно и превратил нас в участников игры "угадай-ка". Я - пас.



[stasys1]

nnaill,



[чадоБога]

Спасибо, Наиль. можешь снять, Наиль, осцилограммы на затворах и на стоках транзисторах при самозапите?
