Генератор БТГ Романа Карноухова

[romanche]

А у него есть результат? Или это репортаж пути исследования?

Пока исследование волновых процессов. Он ещё не получил СЕ. Рассказывает что и как делает подробно, ну и разбирается как это функционирует.



[romanche]

Информация от Гуру-Кулабухова из его переписки:

Ruslan Kulabuhov7 месяцев назад
Так я понял что вы всё ещё ищите импульсы ? Перестаньте этот глупый эксперимент проводить над этой системой. Всё не так. Работает магнитное поле. Ток подчиняется напряжению Теслы. Именно по этой причине в схеме Акулы стоит качер. Он постоянно в резонансе . А значит напряжение всегда в " Антенне " ток в базе транзистора. Так работает качер. Просто все долбят импульс , не разобравшись в работе переменного тока,Теслы , накачки и тд.
Накачка в виде инвертора создаёт при малых затратах сильнейший ток в проводе , а значит наводит сумасшедшее магнитное поле. Как мы видим из роликов Капанадзе и Романа , индуктор всегда сбоку !!! Вот в этом и надо разобраться всем вам. Почему ? зачем такое магнитное поле ! Как оно нам поможет получить без лишних затрат генератор свободной энергии. Открою занавес... Эта система нам напоминает обычный генератор. Где крутится ротор внутри статора. Статор - съёмная катушка , ротор - магнитное поле , движущееся внутри. А что движет магнитное поле внутри статора в этой системе ? Включите же голову наконец ! Подсказка 2 : Как на ток влияет напряжение , особенно в полу-волне ?!

Кто что думает по этому поводу?
Вот мне совсем не понятна фраза "индуктор всегда сбоку". Сбоку чего?
А также намёк, что что-то работает на полуволне (Тесла?).



[Swar]

Пока исследование ...

Молодец! Отрыто и разумно. Примечателен комментарий известного 1fedora



[Дед75]

Новый ролик от Сергея Stalker. Описание контроллера с осциллограммами.

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie

Наконец-то появилась вполне законченная схема, производящая всё нужное нам, не требующая никаких доработок. К тому же - все микросхемы на 12 Вольт. Большое спасибо Сталкеру за его работу, и Романче за размещение файла здесь!!!
Сергей очень подробно, грамотно объясняет работу контроллера, так что лично я включил бы это в "Инструкцию по настройке". Сам контроллер я тоже рекомендовал бы всем взамен всех остальных. Со временем я его повторю: сделаю разводку на печатной плате, саму плату, соберу и продолжу свою работу с БТГ именно с ним.



[Swar]

Информация ...

Кто что думает по этому поводу?
Вот мне совсем не понятна фраза "индуктор всегда сбоку". Сбоку чего?
А также намёк, что что-то работает на полуволне (Тесла?).

Типа..
Тесла в полпериода создает направленное вращение магнитого поля разгоняя ток от ПП. Намотка И только на одной половине катушки..задача которой только инициировать ток в Г.. Дальше ТТ с А воздействуют на утолщение Г разгоняя в одном направлении ток.. Который дальше утилизируется.



[Swar]

... Со временем я его повторю: сделаю разводку на печатной плате, саму плату, соберу и продолжу свою работу с БТГ именно с ним.

Ну слава богу.. А то : больше писать не буду, закончился заряд пружины СЕ, уйду в монастырь и т.д и т.п. .. Рады новым энергиям Деда75!!!



[romanche]

Наконец-то появилась вполне законченная схема, производящая всё нужное нам, не требующая никаких доработок. К тому же - все микросхемы на 12 Вольт. Большое спасибо Сталкеру за его работу, и Романче за размещение файла здесь!!!
Сергей очень подробно, грамотно объясняет работу контроллера, так что лично я включил бы это в "Инструкцию по настройке". Сам контроллер я тоже рекомендовал бы всем взамен всех остальных. Со временем я его повторю: сделаю разводку на печатной плате, саму плату, соберу и продолжу свою работу с БТГ именно с ним.

Типа..
Тесла в полпериода создает направленное вращение магнитого поля разгоняя ток от ПП. Намотка И только на одной половине катушки..задача которой только инициировать ток в Г.. Дальше ТТ с А воздействуют на утолщение Г разгоняя в одном направлении ток.. Который дальше утилизируется.

Думаю, что не совсем так. И нагнетает реактивку в обмотке и полем передаёт её в Г, тем самым в Г наводится напряжение (динамическая составляющая или токовая), а ТТ через антенну наводит в Г статическую составляющую. В Г они суммируются и получается активный ток. За счёт того, что Тесла в настроенном режиме работы сверхединична и возникает прибавка, которая утилизируется нагрузкой.
По видимому, на полуволне должна работать Тесла. Здесь нужно правильно подобрать её длину, и длину заземления.



[romanche]

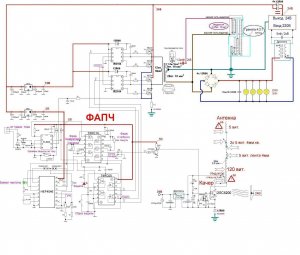

Схема Управления Теслой от Сергея и печатка от Саныча. Спасибо ребятам за труды)
Разводка платы не проверена, поэтому кто имеет возможность - проверьте.



[PavelK]

Так я понял что вы всё ещё ищите импульсы ? Перестаньте этот глупый эксперимент проводить над этой системой. Всё не так. Работает магнитное поле. Ток подчиняется напряжению Теслы. Именно по этой причине в схеме Акулы стоит качер. Он постоянно в резонансе . А значит напряжение всегда в " Антенне " ток в базе транзистора. Так работает качер. Просто все долбят импульс , не разобравшись в работе переменного тока,Теслы , накачки и тд.

Золотые слова: "Просто все долбят импульс , не разобравшись в работе переменного тока,Теслы , накачки и тд."



[Swar]

Думаю...
....
Здесь нужно правильно подобрать её длину, и длину заземления.

Соласен с детализацией мысли) там где наводится ток, в том числе и реактивный будет разность потенциалов .. Как ни крути)
Вопрос в полуволне Теслы , нужно простое решение)
И земля похоже равна четверти длины полученной резонансной частоты.. Не даром и у Романа Руслана и у Капанадзе метров 30-40 она.



[romanche]

Соласен с детализацией мысли) там где наводится ток, в том числе и реактивный будет разность потенциалов .. Как ни крути)
Вопрос в полуволне Теслы , нужно простое решение)
И земля похоже равна четверти длины полученной резонансной частоты.. Не даром и у Романа Руслана и у Капанадзе метров 30-40 она.

У Р в БТГ 4кВт, Тесла длинная. Диаметр проволоки 0,71 мм, длина намотки примерно 130 мм, т.о. длина провода где-то 28м. Длина заземления у него тоже 28м. Значит Тесла работает на 1/2 волны.



[romanche]

Видео от Сергея Stalker - контроллер ТТ описание.

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie



[Swar]

...у него тоже 28м. Значит Тесла работает на 1/2 волны.

Получается длина волны 56м а это ориентировочно 5.3 мгц..
Все таки четверть , а это 2.6 мгц ближе к тому что Руслан говорил)



[filin1956]

В схеме "Управление Теслой" не дорисован резистор 1 ком между затвором К2611 и общим проводом, подключенным на минус. Без него не будет работы, см. видео Сталкера. Это нужно сразу исправить, чтобы не вводить людей в заблуждение...



[Дед75]

Думаю, что не совсем так. И нагнетает реактивку в обмотке и полем передаёт её в Г, тем самым в Г наводится напряжение (динамическая составляющая или токовая)

Реактивки в РК нет, они взаимоуничтожаются при точном резонансе. Остаются одни активные напряжение и ток, сдвинутые по фазе на 90 град и увеличенные за счёт Q. Таким образом в Г от И наводятся активные ток и напряжение, из которых используем ток, а от ТТ - статическое поле, получаемое за счёт использования только его однонаправленных импульсов соответствующего току знака.



[Дед75]

Видео от Сергея Stalker - контроллер ТТ описание.

Это я тоже добавил бы в "Инструкцию по настройке БТГ" вместе с использованием именно его схемы для наших устройств, как законченных блоков. В них не только всё, что нам нужно, но и немного больше для дальнейших экспериментов с вариациями. Сергей на высоте, кланяюсь ему!



[Swar]

В схеме "Управление Теслой" не дорисован резистор...
...чтобы не вводить людей в заблуждение...

Те кто реально будут делать посмотрят видео.



[Rostislav]

А никто не думал, почему Руслан долбит ТТ в пики синусоиды на конденсаторе РК Г только в один полупериод?
Есть же вот такая схема:


Кстати, откуда она, никто не знает?
Вот там если посмотреть на устройство качера, видим:
1. Диод на землю
2. Встречный дроссель на ВВ конце (нечто аналогичное подковообразное в Тестатике видел)
Диод по идее нам дает смещение на ВВ конце в одну из полярностей.
Встречный дроссель служит для сглаживания ВЧ колебаний.
Что получаем на антенне?
Я так думаю - однополярную огибающую пачки колебаний. Причем полярность всегда одна и та же, а значит и применима только для одного полупериода.
Получается как-то так, что антенна за счет электростатической индукции подсасывает из земли заряды в момент, когда катушка начинает насыщаться магнитным полем (когда на конденсаторе напряжение максимально, магнитное поле в катушке минимально - ничего не перепутал?). Происходит как бы эжекция электронов в контур.
Получается параметрический резонанс, в котором изменяемый параметр - количество зарядов в контуре.



[Дед75]

Что получаем на антенне?
Я так думаю - однополярную огибающую пачки колебаний. Причем полярность всегда одна и та же, а значит и применима только для одного полупериода.

Диод в стоке ключа даёт небольшой минус (ок. 0.7V) на затворе для надёжного запирания транзистора и работает постоянно во время открытия ключа, и сигналы на стоке и истоке всегда однополярные и положительные, прямоугольные, с разницей амплитуд приблизительно в два порядка.
Другое дело - сигнал на ВВ и А, там синусоида (роль Шняги окончательно не установлена). Стало быть, на А имеем синусоидальные и синфазные (контур ВВ - параллельный) ВВ синусоидальные напряжение и ток с частотой ТТ. Обе они действуют на Г, а диодным выходным мостом: 1.) преобразуются оба полупериода тока ПП в однополярный; 2) от ТТ синфазно с током от ПП проходят соответствующие полупериоды напряжения и тока с частотой ТТ, и не проходят противоположные.
В результате в цепи Г работают оба полупериода ПП и n-е количество полупериодов ТТ (порядка 50 при непрерывной работе от Качера Бровина, или по количеству импульсов в пачке Пачкогена), создавая на выходе моста однополярные ток ПП с ВВ напряжением ТТ в каждом из них.
Я понимаю это так. Лезть в параметрический резонанс думается не стОит.



[Kshishtof Misinski]

Диод в стоке ключа даёт небольшой минус (ок. 0.7V) на затворе для надёжного запирания транзистора и работает постоянно во время открытия ключа, и сигналы на стоке и истоке всегда однополярные и положительные, прямоугольные, с разницей амплитуд приблизительно в два порядка...

Прошу прощения за занудство, но на схеме силовой ключ не полевой, а биполярный транзистор, соответственно, речь идёт о коллекторе, эмиттере и базе, а не стоке, истоке и затворе. (Маломощный КП505 - прерыватель работы качера). Вообще говоря, эта же схема с незначительными изменениями быдет работать и с полевым транзистором, но и тогда диод окажется подключённым не к стоку, а к истоку транзистора, и вообще никоим образом не будет влиять на затвор (базу) и на работу качера, никакого небольшого минуса не даст, он там установлен исключительно для красоты.
На истоке (эмиттере) силового ключа - вообще земля, то есть ноль и никаких колебаний, а на стоке (коллекторе) при правильной настройке качера - прямоугольный сигнал с амплитудой напряжения питания и узким высоковольтным импульсом на переднем фронте.
