Много спорного, но главное то, о чём говорил в том числе и Тесла: Земля - это прежде всего стоячая волна, а следовательно - неиссякаемый источник энергии.



[Rostislav]

обратите внимание на это предложение: "Ещё одним индикатором разделения первого и второго резонансного максимума при настройке частоты может служить появление резкого высокочастнотного писка".

Это я кстати заметил при накачке наносеками по схеме Далли, когда играешься частотой и скважностью накачки, возникает ВЧ писк и сразу картина "упорядочивается" на осле. Свистит ферритовое кольцо.

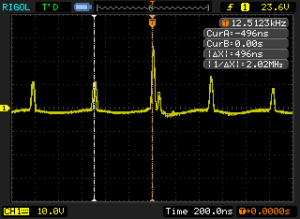

А еще такой эффект обнаружился. Ниже показана картинка на индукторе ТТ, который в качерном режиме заводится на 1.5МГц:

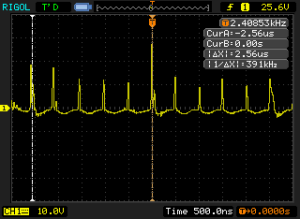

Там, где стоят курсоры - это импульсы от генератора наносеков.
А между ними - отклик среды или как хотите называйте. Но что характерно, частота этих промежуточных импульсов около 2Мгц:



То есть скорость распространения выше скорости света получается, о чем еще Тесла писал.



[Малик_]

Вы сначала попрубуйте получит в граната холодный ток и дальше работайте



[MagistrTNT]

Решил сделать горшок на полном мосту. На мой взгляд процессы в этом индукционном приборе фундаментально важны для работы установки и питание качера от неё тоже имеет большой смысолл.
Небольшое видео на тему процессов в горшке, думаю большенство это знают, но надеюсь что кому-то это может быть полезно.

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie



[Valiko]

А как в затворе? Чтобы была наглядность, сигналы надо развести. С начала лучше прогнать на активной нагрузке ватт на 10-20 и посмотреть формы импульсов на входе и выходе при минимальной скважности, если полевики, то должны быть прямоугольники, а потом посмотреть при увеличении скважности. На шине питания должен висеть электролитна несколько тысяч мкФ, я их ещё паралелю на 0.1 мкФ К73-1. Я выставил минимальную скважность т.к. от наведённым с ТТ напряжением спалило одно плечо вместе с драйвером. Горшок я заменил сердечником от строчника, с заводским зазором. Усё работает без проблем. Первичка 16 витков, вторичная 4 витка. усё по 1.5 кв.мм. Колебательный процесс , который наблюдается- это звенит контур, образованный выходными ёмкостями транзисторов и индуктивностью первичной обмотки и + вносимое r или Z, при увеличении скважности.



[MagistrTNT]

Спасибо за совет. В принципе я это и делал когда отстраивал снаберы. Звон от полевиков полностью забирают на себя RC цепи. Тут я хотел показать именно горманические колебания в первичной обмотке. При изменении количества витков или материала сердечника частота этих колебаний меняется. В ряде индукционных нагревателей используется этот эффект когда частота генератора выставляется раз в пять ниже частоты звона обмотки, а длительность в длину колебания первичной обмотки.
И также к вам вопрос, как осуществляете питания Теслы и какого она типа управляемая или качер?



[PavelK]

И также к вам вопрос, как осуществляете питания Теслы и какого она типа управляемая или качер?

Очень правильный вопрос!
Синим текстом, на картинке, я выделил важные моменты.
Это для тех, у кого просто качер.



[Дед75]

Что за медиатор, как точнее и крупнее выглядит его конструкция, какова выполняемая им функция? На вид просто дроссель. И благодаря ему есть СЕ в РК ПП? По мне - чушь.



[Valiko]

И также к вам вопрос, как осуществляете питания Теслы и какого она типа управляемая или качер?

У меня пока неуправляемая Тесла на качере. Сейчас восстанавливаю урезанную версию Г5-67 (в своё время раздраконил из-за больших габаритов), но вот управляемые фронты уже не сделать. Схема в #2808 может вызвать модуляцию качера, если уменьшить и подобрать С2, но что это даст? А дроссель в цепи обмотки ПП снижает выходную мощность, но защищает сердечник трансформатора ПП от насыщения. Кстати, если не ставить С2 (по предложенной PavelK схеме) и убрать "медиатор", то в определённом режиме будет присутствовать паразитная амплитудная модуляция, зависящая от величины С1. В общем эта схема не работоспособна, просто бред. Для понятия- если вы раскачали качели с "толстой тётей", то попробуйте поддержать амплитуду колебаний с толчками на сотый или даже на 50-й раз, тогда поймёте почему это невозможно.



[Valiko]

P.S. Амплитуда будет возрастать в случае положительной обратной связи и если запустится какой то процесс, который даст дополнительную энергию, сверх того, что даёт начальный источник, тогда будет вам "счастье".



[MagistrTNT]

Медиатор и дроссель на мой взгляд будут только мешать.
Задумайтесь какой процес будет вызывать Тесла-качер на горшке. Побпробуйте посмотреть на Теслу с другого конца. Процес который появляется в индукторе очень напоминает процесс при ЯМР-спектроскопии.

И в добавок интересная схема для размышления. Мне здесь очень понравился принцип управления процессом или можно сказать обратной связью.
http://www.stevehv.4hv.org/SSTC5.htm

P.S. Питание качера должно быть обезательно с горшка. Медиатор, попытка выйти на тот же процес по другому.



[PavelK]

Медиатор и дроссель на мой взгляд будут только мешать.
Задумайтесь какой процес будет вызывать Тесла-качер на горшке. Побпробуйте посмотреть на Теслу с другого конца. Процес который появляется в индукторе очень напоминает процесс при ЯМР-спектроскопии.

И в добавок интересная схема для размышления. Мне здесь очень понравился принцип управления процессом или можно сказать обратной связью.
http://www.stevehv.4hv.org/SSTC5.htm

P.S. Питание качера должно быть обезательно с горшка. Медиатор, попытка выйти на тот же процес по другому.

Для просмотра этого контента нам потребуется Ваше согласие на установку сторонних файлов cookie.
Для получения подробной информации посетите страницу с информацией об использовании файлов cookie.

Принять сторонние файлы cookie

"дроссель на мой взгляд будут только мешать." -
всё больше убеждаюсь, чем ближе дашь правильное направление, тем хуже восприятие, и даже отрицание. Похоже у каждого свой временной путь осознания.



[PavelK]

И благодаря ему есть СЕ в РК ПП? По мне - чушь.

А вы подумайте, что он помогает синхронизировать.



[MagistrTNT]

А вы подумайте, что он помогает синхронизировать.

Синхронизировать? Может лучше сказать, модулировать НЧ ВЧ.
За синхронизацию здесь походу отвечает "антена", которую почему-то все считают передающей.



[PavelK]

За синхронизацию здесь походу отвечает "антена", которую почему-то все считают передающей.

Ежа хоть птицей назови, но если крылья богом не даны, он никогда не полетит. Разве что только пнуть.
=
Алюминий с его оксидной плёнкой, лучший результат.



[PavelK]

И в добавок интересная схема для размышления. Мне здесь очень понравился принцип управления процессом или можно сказать обратной связью.
http://www.stevehv.4hv.org/SSTC5.htm

Интересная схема. Но необходимо собирать и исследовать.
==
Принцип качественного ТТ с КПД > 100 заложен:
1) в КПД 2го рода - как пример рассчета http://gorchilin.com/calculator/reactor?l=21.22&d=1&D=50.725&L=0.25&G=1&C=0&E=2.5&dt=2.1
2) Кропотливый подбор индуктора - http://gorchilin.com/articles/energy/tesla
3) И очень важный фактор в экстра катушке. Она сбивая частоту вниз, повышает напряжение в три-четыре раза. По крайней мере у меня так.



[Дед75]

Так мне и не ответили, что такое медиатр. И ещё не понятно, что вы называете экстра катушкой. Антенну? Каким образом вы зафиксировали повышение напряжения в три-четыре раза - длиной дуги к отвёртке?



[PavelK]

Так мне и не ответили, что такое медиатр. И ещё не понятно, что вы называете экстра катушкой. Антенну? Каким образом вы зафиксировали повышение напряжения в три-четыре раза - длиной дуги к отвёртке?

О медиаторе: Пост #2813 с видеороликом Вам ничего не дал?
Экстра катушка - это ExtraCoil, и никак не Антенна.
Вы считаете, что напряжение можно измерять только отверткой и длиной дуги?
Я это делаю, когда уже всё предварительно настрою и измерю другими методами.
А разряд конденсатора на индуктор и измерение осциллографом от пика до пика вы не учли?
Этим методом можно измерить и собственную частоту, и амплитуду, и добротность!
Файлик для определения добротности приложил.
===
Так-же можно подавать гармонические колебания на индуктор с низким напряжением (на собственной частоте ТТ).
И измерять на горячем конце амплитуду синусоиды, но щуп осциллографа не соединять гальванически. Получается почти однотипно с разрядом емкости, по качеству измерения.
Еще можно подавать прямоугольные импульсы на индуктор, где длительность импульса равна собственной частоте ТТ.



[Дед75]

Пост 2813 мне не дал ничего, т.к. английского с их терминологией я не знаю, а по картинке ничего не понял.
Вы не ответили, где в БТГ эта ЭК.
Я спрашивал, чем вы измеряли увеличение напряжения в 2-3 раза. Щупом осциллографа, в т.ч. на воздухе, около, измеряется с точностью не менее 10%.
Как длительность импульса м.б. равна собственной частоте ТТ? Может быть, вы имеете ввиду её период, так и пишите ЭТО. Иначе у вас Сек=Гц.
