Резонанс на трансформаторе. Расчет схемы

[Lev-sky]

Lev-sky, ну и что вообще скажете о перспективах такой конструкции? да резонанс здесь последовательный.

Дело в том что у лампы разное сопротивление и при накаливании сопротивление начинает увеличиваться и поэтому на постоянной частоте и с меняющейся нагрузкой на последовательным резонансом сложно будет достигнуть идеального результата. На 50Гц лучше вместо лампы тестить с теной, у неё сопротивление должно быть постоянным, поскольку сплав нихрома, который применяется в ТЭНах сохраняет сопротивление независимо от температуры. Ну ток легко смотреть клещами. Последовательный резонанс с активной нагрузкой требует чтобы у обоих трансформаторов в сердечнике был зазор, а у латра его нет, поэтому не факт что получится.
С лампой хорошо тестить когда можно с частотой поиграться

а откуда эта инфа про аккумы? не могу найти на глобальной волне.

Видео на ютубе называется "Простой принцип получения свободной энергии - частным лабам"



[Lev-sky]

Наверное самая подходящая и самая простая схема для теста на параллельном резонансе по схеме пуш-пул. Микросхема SG3525 или KA3525 может работать на низких частотах, что расширяет её применимость



[Rakarskiy]

При индуктивности О в первичке случится короткое замыкание. Индуктивность и реактивное сопротивление катушки это одно и то же.

А Дедушку Ома куда забыл, сопротивление обмотки, оно ни куда денется.



[Lev-sky]

Репликация трансгена Громова для наглядности чтобы лучше было понятно как собрать. Если чо отзывы, предложения...
Оригинал во вложении для сравнения



[пан зюзя]

profinrus, так я и не утверждаю, что вам нужна лампа ДРЛ. Я трансформатор имел ввиду.



[Ser1]

Репликация трансгена Громова для наглядности чтобы лучше было понятно как собрать. Если чо отзывы, предложения...
Оригинал во вложении для сравнения

У Громова схема с постоянными магнитами,

взято отсюда: http://ua-hho.do.am/publ/idei_po_eh...s_pitaniem_ot_postojannykh_magnitov/2-1-0-168
описание работы схемы самое общее
А как предлагаемая Вами схема относится к Громову=?



[пан зюзя]

Rakarskiy, чем мощнее трансформатор , тем меньше активное сопротивление первички. На киловатном трансе пару ом (1мм квадратный). При нулевом реактивном сопротивлении в однофазном варианте будет приблизительно 100 ампер в первичке. Такой ток при 220В даст потребляемую мощность двадцать два киловата. Вопрос: может ли коловатный трансформатор передать, рассеять, потребить 22 киловатт и при этом не сгореть на работе? Дедушка Ом мне подсказывает, что он рассчитан на 5 ампер в первичке, а остальные амперы гасит реактивное сопротивление - железо .Без железа реактивное сопротивление меньше раз в 7000.



[profinrus]

пан зюзя, эксы проводились с нагревателем дроссельного типа.
про 1 и 22 киловатта,наверняка перебор,должен же быть во всём край.
а вот 1 и 5 наверняка получится,скажу больше,работает.
по принципу Будённого,проверял,эффект есть,позже буду развивать эту тему.



[Lev-sky]

?

У Громова схема с постоянными магнитами,
взято отсюда: http://ua-hho.do.am/publ/idei_po_eh...s_pitaniem_ot_postojannykh_magnitov/2-1-0-168
описание работы схемы самое общее
А как предлагаемая Вами схема относится к Громову=?

Так у него разные схемы и наработки. Но зачем валить все в одну кучу?



[Rakarskiy]

Rakarskiy, чем мощнее трансформатор , тем меньше активное сопротивление первички. На киловатном трансе пару ом (1мм квадратный). При нулевом реактивном сопротивлении в однофазном варианте будет приблизительно 100 ампер в первичке. Такой ток при 220В даст потребляемую мощность двадцать два киловата. Вопрос: может ли коловатный трансформатор передать, рассеять, потребить 22 киловатт и при этом не сгореть на работе? Дедушка Ом мне подсказывает, что он рассчитан на 5 ампер в первичке, а остальные амперы гасит реактивное сопротивление - железо .Без железа реактивное сопротивление меньше раз в 7000.

Тут ты прав, расчет и управление током из рекомендаций в зависимости от сечения проводника 2А на кв.мм. К слову я научился сие рассчитывать и управлять именно в резонансном контуре.
Вопрос съема остается. так как любое втручання уравновешивает участников. Ток сразу реагирует, на соотношение ампер витков. Т.е. снимать нужно только через не обратную связь. Или использовать принципы односторонней связи.
Как транс на 10 кВт ис частотой 10 кГц из Швейцарии



[Rakarskiy]

У Громова схема с постоянными магнитами,
взято отсюда: http://ua-hho.do.am/publ/idei_po_eh...s_pitaniem_ot_postojannykh_magnitov/2-1-0-168
описание работы схемы самое общее
А как предлагаемая Вами схема относится к Громову=?

Данная схема больше относится к МЭГу или НЭГу резонанса там и не пахнет. Сложность реализации именно в железе и организации магнитных ключей (системой управления намагничивания), так как общего с трансформатором только представление.



[исток]

Добрый день . Левски . Сам то проверял предложеную схемку . Как работает ?



[Lev-sky]

Добрый день . Левски . Сам то проверял предложеную схемку . Как работает ?

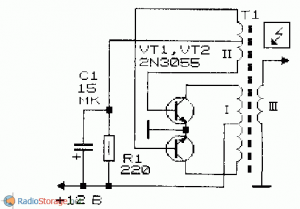

Эта схема предназначена для тех кто хочет последовательный резонанс и чтобы схема сама настраивалась на нужную частоту. Проверять её, все равно что проверять известный стандартный автогенератор, потому что основа обычный автогенератор на пуш-пуле, который кстати не я придумал и не Громов, мы только додумались к автогенератору прикрутить последовательный резонанс и всего лишь. А дальше нужно искать наиболее оптимальные варианты. У меня например есть свой вариант автогенератора, который возможно будет лучше этого.
Кроме того КПД будет зависеть от настроек, зазора, какая нагрузка (активная или реактивная) и у меня может получиться одно, а у вас другое.



[пан зюзя]

profinrus, 22 квт это не перебор. Это реальная мощность потребления которая сожгёт первичную обмотку киловатного трансформатора 220В 50 гц если из него железо вынуть.
Почему я завёл разговор про ДРЛ ? Андреев предложил использовать ДРЛ с резонансом трансформатора- дросселя.



[profinrus]

пан зюзя, Андреев с ДРЛ нарисовал схему и всё,но кто её повторил и что то получилось.
да просто резонансный транс по Андрееву,кто сделал как это типа сделал автор?
по инету гуляет только одно видео где Андреев рассказывает как он его сделал и готов помочь любому кто с ним свяжется,видео 2014 года,за 5-ть лет ни кого кто бы повторил или хотя бы показал результат.
можно 100% утверждать что это всё не простые трансы,а вот про нюансы инфы нет.



[пан зюзя]

profinrus, зачастую люди ставят слишком высокую планку , которую не могут преодолеть. Может для начала добиться устойчивого резонанса под нагрузкой? А потом добиться того, что бы этот резонанс не давил ток в первичке, но и не повышал его особо. СЕ от этого не появится, а эффективность повыситься может если окажется, что на определённом режиме потребляемая мощность нагрузки в резонансном контуре почти не влияет на потребляемую мощность балластной нагрузки в первичной цепи, а влияет только на реактивную мощность резонансного контура. Ну а потом этот режим сделать стабильным.
Здорово я придумал?



[Pref]

А Тесла пошел по другому пути, без всяких резонансов, развязав первичную и вторичную обмотки. По моему это более грамотное решение.



[profinrus]

Pref, пройденный этап,ничего в этом нет.
Опять наверняка есть нюанс,который ни кто не знает или не рассказывает.



[profinrus]

пан зюзя, может придумал не плохо,главное это реализовать.
С резонансом не все так как принято думать.
Хороший результат получается с трансом у которого первичка в насыщении,до определенного момента подключает лампы,тены,а ток в первичке не растет.



[исток]

Резонансы токов и напряжения это хорошо . Плохо что при нагрузке выход меньше входа .
