Строю лабораторию

[filin1956]

Возможно, эти тексты помогут кому то, кто пойдет следом... Но не будет совершать моих ошибок.


Днями рассматривал анализаторы частот. Выбрал и заказал AA-54. Учитывая положительные отзывы об этом устройстве, надеюсь, что оно поможет ускорить процессы наладки установки БТГ.



[filin1956]

Выкладываю руководства по эксплуатации генератора и анализатора. Для генератора досталось руководство на английском языке. А для удобства пользования нужно на русском. Поэтому нужен перевод прилагаемых текстов. Если кто-то переведет и выложит здесь, буду очень рад и благодарен.



[filin1956]

Выкладываю софт для расчета катушек и контуров MMANA на русском языке и книжку про нее.



[filin1956]

Выкладываю упрощенные программы для расчета катушек.



[filin1956]

Сегодня привез стабилизатор сетевого напряжения, UPS, и источник питания лабораторный на 30В и 5А.



[filin1956]

Всю неделю занимался комплектованием лаборатории электроинструментом. Потому что без них ничего хорошего не изготовишь. Принял решение не покупать новый инструмент профессиональной категории, да и любой новый инструмент, сейчас - это дорого. Потому что в связи с небольшими объемами слесарных работ в лаборатории будет вполне достаточно технических ресурсов б/у инструментов для домашнего применения. Покупка б/у электроинструмента - всегда риск, что он может быть неисправным. Поэтому купленный на рынке инструмент был подвергнут ревизии, чистке, ремонту, смазке, и при необходимости замене кнопок управления, шнуров питания и розеток. Все равно при этом оно обошлось в 2 раза дешевле нового. Купил инструмент австрийский, немецкий и местный.
От фирмы Einhell - дрель BM 710, перфоратор BH-G 726, шуруповерт AS 18-2 G.
От фирмы DWT - шлифмашинка WS-125 S, и к ней местное приспособление превращающее ее в отрезной станок. От фирмы Phiolent - электролобзик PS 660B, От фирмы HANDER полировальная машинка HFS-136. А также обдирочный станок, т.е. точило местного производства и самодельный сверлильный станок, для которого еще нужно техническое обслуживание. Завез все это в лабораторию. Это уже сейчас нужно при выполнении общестроительных работ.



[filin1956]

Всю неделю занимался выработкой каких-никаких технических условий для будущей электроустановки БТГ и анализом конструкции опубликованных моделей.
Принял решение: разрабатывать для изготовления установку стационарную 10кВт 50Гц 220В однофазную, в габаритах не более:
ширина - 600мм, длина - 600мм, высота - 230мм. Это с учетом размеров серийно выпускаемых пластмассовых электрических щитов.
Конструкция всех рассмотренных установок предназначена для кратковременных экспериментов, а не для длительной эксплуатации. Прежде всего из-за ненадежной конструкции катушек. Применяемый везде каркас из канализационной трубы подвержен деформации при незначительном нагреве, что приведет к неисправности всей установки БТГ.
Поэтому принял решение конструировать катушки на каркасе из водопроводных полипропиленовых труб для холодного и горячего водоснабжения. Привез трубы PPR 32 x 5,4 mm и PPR 63 x 10,5 mm.
Эти трубы гораздо прочнее и термоустойчивей. Крепление труб и монтажную плиту изготовил из многослойной фанеры толщиной 14 мм.​



[filin1956]

Закупил провод ПВ3 "Одескабель". Сечение 10 мм2 и 1 мм2. Это для катушки реактора БТГ. А так же набор кольцевых фрез для сверления фанеры, в том числе на 64мм и на 34мм, сверла 8мм, нагели, столярный угольник для изготовления креплений катушки.



[filin1956]

Для монтажа креплений катушки закупил винтовые стяжки мебельные (которые как бочонок с резьбой в боку), сверло 10мм, сверло 6мм.



[filin1956]

Внес изменения в технические условия на габариты БТГ с "катушкой Суфиана". Расчеты показали, что для мощности 10кВт монтажная плита установки должна быть больше, т.е. 800 х 600 мм.



[filin1956]

Купил монтажную плиту 800 х 600 мм из влагостойкой фанеры толщиной 12 мм. А также купил водопроводную полипропиленовую трубу
PPR 20 x 3,4 мм с заглушками и канализационную полипропиленовую трубу диаметром 110 мм.
Так же купил наждачную цилиндрическую шарошку диаметром 16 мм и длиной 42 мм, так же фрезу, как сверло Форстнера по дереву на 21 мм, и монтажные пластиковые тонкие пояски на 350мм. Это все тоже для изготовления катушки реактора БТГ. Осталось купить подходящий клеммник на большие токи на 4 клеммы, т.е. для катушки реактора и для индуктора накачки реактора. Клеммник будет установлен прямо на опоре катушки реактора.



[filin1956]

Привез б/у стальной шкаф - сейф для сохранения компьютера от электромагнитных наводок.



[filin1956]

Купил 3 вида мощных клеммников и чертежные принадлежности для работы над проектом катушки реактора БТГ.



[filin1956]

Изготовил приспособления - монтажные катушки для провода 2 штуки для изготовления катушки "гантель" для БТГ. Рисунок прилагаю.



[filin1956]

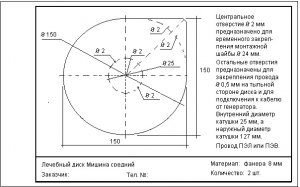

Изготовил каркасы для двух лечебных дисков Мишина - средних. Рисунок прилагаю.



[filin1956]

Купил дешево на распродаже советский аналоговый мультиметр Ц 4326. Меряет напряжение в диапазоне частот до 20 кГц.
А также купил самолетный электромоторчик для изготовления ручной сверлилки, чтобы сверлить печатные платы. Ну дела - стратегических бомбандировщиков уже 15 лет нет в городе, а запчасти от них все еще продают, ну и запаслив же наш народ... Обдумал и принял решение, что на будущее необходимо купить родную сверлильную станину с гравировальной машинкой фирмы Proxxon. Даже при небольших объемах работ эта покупка будет оправдана для качественного выполнения трудоемких и затратных работ по изготовлению печатных плат.
Сконструировал и привез из мастерской изготовленный стелаж-верстак для выполнения слесарных работ и работ по намотке катушек "граната" и "гантель" для БТГ.



[filin1956]

Купил спортивный тренажер для вращения, артикул FI-2721. Это такой плоский металлический диск - подшипник. Буду применять в качестве приспособления для намотки плоских катушек в лечебных дисках Мишина.



[filin1956]

Разыскал схему управления самодельной сверлилкой на базе электромоторчика. При малой нагрузке сверлит медленно, а при возрастании нагрузки сверлит быстро. Схему прилагаю.



[filin1956]

Купил кусачки для ногтей из перечня маникюрных инструментов фирмы ZINGER. Такие, как прищепка.
Это нужно для обкусывания монтажных проводов и выводов радиодеталей при выполнении монтажных работ.
Кто хоть раз поработает ими - ничем другим пользоваться не будет. Кусачки делают из нержавеющей стали AISI 420, или из обычной углеродистой стали С50. Гарантия 5 лет.



[filin1956]

Закупил детали для изготовления самого простого автогенератора синуса Den737 для лечебной катушки Мишина. Буду изготавливать еще проще, без реле времени. Схему прилагаю. Купил цанговый патрон и сверла для сверлилки отверстий под печатный монтаж и набор мелких инструментов на базе отвертки.
