Генератор БТГ Романа Карноухова

[vik7]

BEZIMENI, спасибо



[GU74B]

Мой эскиз намотки горшка

Nail Bey, очень хитрая намотка, если приглядеться в ней есть очень даже здравый смысл.
У меня 2 вопроса. 9+9витков мотал в два провода и потом начало одной с концом другой соединил? И сколько витков оранжевого провода? Спасибо. Всего доброго.



[nnaill]

У меня 2 вопроса. 9+9витков мотал в два провода и потом начало одной с концом другой соединил? И сколько витков оранжевого провода? Спасибо. Всего доброго.

Да, два провода, потом разделяем. Но я мотаю такую же обмотку со средней точкой в одном направлении. Оранжевый зависит от горшка, 1мм провод можно взять чуть толще, тоже наматывать. Мотаешь на одной половинке оранжевую намотку



[чадоБога]

Горшок ведь имеет зазор и его вогнать в насыщение нужны бешенные напруги накачки пуш-пула (50в при скважности 47 , проверил) . А по схеме Наилл стоит дроссель 100мкH. Значит феррорезонанса мы неизпользуем.

Если есть зазор, то в насыщение вогнать вообще невозможно, по моему, либо там при очень больших токах.



[linass]

чадоБога, Да я бумажку между полавинками неставил, коефициент взаимсвязи на 30кгЦ был гдето 0.7, вот в этом режиме проявился тригеный эфект . Горшок от Панасоника ТВ.



[vasiliy000]

Есть мысль для размышления- если в тр-ре при взаимодействии первичной и вторичной обмоток скорость нарастания магнитного потока происходит линейно, то на вторичной обмотке получить больше чем в первичной не получится. А как создать условия чтобы ускорить скорость нарастания магнитного потока в первичной обмотке при искусственном уменьшении реактивного сопротивления первичной обмотки? Если в тр-ор добавить третью обмотку и при кратковременном замыкании этой обмотки (с очень малой скважностью), одновременно с первичной обмоткой, имитировать короткое замыкание (импульсное), при этом реактивное сопротивление первички нейтрализуется и выравнивается до максимального значения по току- мы при этом выигрываем скорость изменения магнитного потока, формула Е=ф/t . Этот принцип можно использовать и для разгона двигателя ...



[maxmalone]

BEZIMENI, ... Не забывайте про подмагничивание феррита по принципу Наиля.

как это сделать



[gerass]

и при кратковременном замыкании

По противоЕДС помните?



[vasiliy000]

ПротивоЕДС скомпенсирует ЕДС 3-й (этой же обмотки), но должно увеличить скорость нарастания магнитного потока в первой...



[HIT]

ПротивоЕДС скомпенсирует ЕДС 3-й (этой же обмотки), но должно увеличить скорость нарастания магнитного потока в первой...

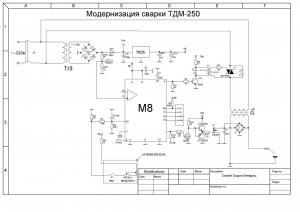

Может это и не то, но похоже очень на то, как это делают в сварочных аппаратах. Там кратковеменно подкорачивают транзистором вторичку. Есть вариант в виде приставки к Тр "Стабилизатор сварочной дуги" называется.



[BEZIMENI]

Посмотреть вложение 13883
Может это и не то, но похоже очень на то, как это делают в сварочных аппаратах. Там кратковеменно подкорачивают транзистором вторичку. Есть вариант в виде приставки к Тр "Стабилизатор сварочной дуги" называется.

Это не подкорачивают, а создают колебание ВЧ постоянки и смешивают с НЧ колебаниями.



[BEZIMENI]

Нужно заставить электроны взбеситься, тогда и мощность появиться.



[linass]

Это не подкорачивают, а создают колебание ВЧ постоянки и смешивают с НЧ колебаниями.

Так это и есть резонанс в резонансе?



[GU74B]

Чадо Бога и Linass!
Обращаюсь к Вам, так как других завсегдатаев форума практика построения БТГ по Роману К., а теперь можно сказать Наилю А. мало интересует.
Получил 11n60 но пока держу в работе irf460, т.к. пока работаю при низком (36в) напряжении.
Перемотал горшок согласно рекомендациям Наиля. Диаметр в нижней части 115мм. Намотал нижнюю обмотку ПЭВ-2 1.5мм, неплотно(провод БУ кое-где есть остатки клея) 36витков. Наиль в одном из постов говорил о 60витках. Обмотку изолировал от феррита тефлоновой пленкой, благо была под рукой. Далее сверху прошелся обмоткой 18 витков 4мм квадрат с отводом от середины. Затем от центра этой же половинки сердечника влево и вправо по 12 витков (каждая полуобмотка имеет 6 витков на своей части и 6 витков в районе зазора, которого правда пока нет) и выполнил соединения как было указано автором. Все обмотки мотались в одну сторону ССW ( против часовой),3витка по часовой. Включил и ничего, выхода нет,лампа 12в 60вт не светится вообще. Ясно, что проблема в соединениях новой дополнительной обмотки. Подозрение пало на направление намотки двух полуобмоток 24-28витков ( т.е. в моем случае 12+12). Предлагалось мотать ее от центра налево и другую половину направо. Я так и сделал и у меня получилось так, что правая половинка это продолжение левой, т.е намотка в одну сторону. Поменяв местами концы последовательно соединяемых обмоток получил нужный результат. Лампа горит очень ярко при небольшом напряжении 18в переменного тока на входе. Потребление по пост.току 2а, по сети 220в 0.1а. Далее , как говорят, будем посмотреть.
Наилю большое спасибо !



[HIT]

Это не подкорачивают, а создают колебание ВЧ постоянки и смешивают с НЧ колебаниями.

То что создают ВЧ, это я согласен, но создают то, подкорачиваением выходной обмотки? Транзистор Т2 разве не коротит плюс -минус диодного моста, включенного к выходной обмотке?
Как бы так, по моему, если по схеме смотреть.



[vasiliy000]

А какие показатели этого инвертора (который подкорачивает) ? Может по схеме подкорачивают абы как для дуги, а нам надо в начале полупериода...?



[linass]

GU74B, Спасибо. Ясно всё описали , рад за вас. Я пока горшок до конца непрозванил на всяких частотах, напряжениях, зазорах. Без этого боюсь опять папасть в некуда. Изнасилую горшок полностю, тогда попытаюсь на грабли ненаступить.



[HIT]

А какие показатели этого инвертора (который подкорачивает) ? Может по схеме подкорачивают абы как для дуги, а нам надо в начале полупериода...?

Там же это сделано для того что бы не гасла дуга. В конце полупериода, что бы не уменьшилось напряжение при переходе синусоиды через ноль и после перехода, это уже как нам надо, в начале полупериода.
Важно то , что импульный ток после раскорачивания такой сильный, что электрод не прилипает а разлетается. Без подкорачивания, электрод может залипать.



[vasiliy000]

...и как тогда НАМ быть..? Может нужна конструктивная схема для проверки нашего способа работы схемы?



[HIT]

...и как тогда НАМ быть..? Может нужна конструктивная схема для проверки нашего способа работы схемы?

Не знаю. Может взять готовую схему ,,Стабилизатора сварочной дуги,, и уже подстроить её? У меня мастерской нет, так что могу только посопереживать если решитесь проверить.
