Демонстрация принципов действия рабочих прототипов магнитных самовращающихся двигателей и генераторов. Объяснены принципы их построения и описаны способы прохождения «мертвых зон». Данный прототип с минимальными доработками может быть использован как для построения двигателей Серла, так и для создания классических генераторов электроэнергии.

Дорогие коллеги, Вашему вниманию предлагается магнитный двигатель, выполненный  на базе ферритовых магнитов. В макете использованы  ферритовые  магниты
диаметрами 15 и 62 мм. Для вывода ротора из мертвой зоны используются электромагнитные катушки от телефона.
Управление ротором осуществляется с помощью электромагнитных катушек и формирователя  импульсов.

Момент подключения электромагнитных катушек к источнику питания определяется датчиком положения ротора. В качестве датчика  положения используется электромагнитная катушка от поляризованного  реле РП-4.
Средняя мощность, потребляемая двигателем, составляет 0.1 Вт.   Представленный макет  создает предпосылки для разработки  высокоэффективных магнитных генераторов- двигателей.  С предложениями обращаться по электронному  адресу. Спасибо за внимание.

1. Перечень  элементов    принципиальной  схемы  формирователя  импульсов.
   1.1  Резисторы  ОМЛТ-0,125
   R1,R7 —             200 кОм                             — 2 ШТ.
   R2,R6,R12 —     20   кОм                             — 3 ШТ.
   R3 —                   1   МОм
   R4 —                   4,7  кОм
   R5 —                   2,4  кОм
   R8 —                   100  кОм
   R9,R16 —           470    Ом                            — 2 ШТ.
   R10 —                 2    кОм
   R11 —                 220 кОм
   R13,R18,R20 — 10  Ом                               — 3 ШТ.
   R14,R19 —         100 Ом                              — 2 ШТ.
   R15,R17 —         220 Ом1.2  Конденсаторы КМ-5б; КМ-6; К53-4А
   С1 —    30 пФ
   C2 —  510 пФ
   C3 —   0,47 мкФ
   C4 —  0,1   мкФ
   C5 —  0,1  мкФ
   C6 —  47 мкФ
   C7 —  220 мкФ1.3  Микросхемы
   DA1  —  КР544УД2А
   DA2  —  КР142ЕН5А
   DD1  —  К561ТЛ1
   DD2  —  К561ЛЕ51.4  Диоды
   VD1,VD2,VD3  —  КД522А                         — 3 ШТ.
   VD4,VD5  —  КД226А                                 — 2 ШТ.1.5  Оптроны
   VU1 —    4N35

   1.6  Транзисторы
   VT1,VT2 — КТ315А                                     — 2 ШТ.
   VT3  —  КТ961Б
   VT4  — КТ361А
   VT2  — КТ872А

   1.7  Катушки индуктивности, дроссели
   L1 – Катушка реле  РП-4 ( с магнитопроводом)
   L2-   1,5  мГн (дроссель)
   L3,L4- 0,18 Гн (RL3=RL4=1600 ОМ)

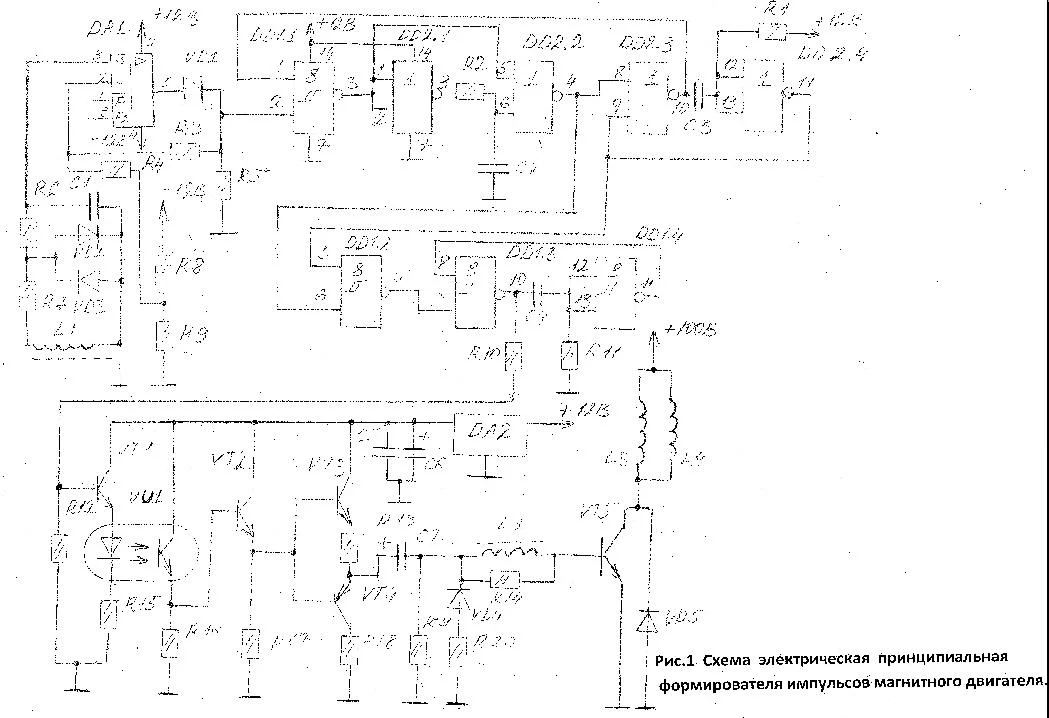

Принципиальная схема формирователя импульсов

Формирователь импульсов в формате PDF
