Если вы когда-либо интересовались автономным отоплением, то наверняка знаете про тепловые насосы. Они прекрасны, выдают 3-4 кВт тепла на 1 кВт затраченной электрической энергии. Но у классических фреоновых систем есть два огромных минуса: они стоят как чугунный мост и содержат массу сложной механики (компрессоры, клапаны, масло, ядовитый фреон). Но что, если перекачивать тепло можно вообще без движущихся частей, используя только звук?
В этой статье мы разберем забытую, но невероятно перспективную технологию термоакустических тепловых насосов, которая сегодня активно возрождается в лабораториях энтузиастов.
Как работает акустическая магия?
Вспомните школьную физику: когда газ сжимается — он нагревается. Когда расширяется — охлаждается. В обычном насосе это делает механический поршень компрессора, меняя агрегатное состояние фреона (жидкость/газ). В термоакустическом насосе никаких фазовых переходов нет, а газ сжимает звуковая волна.

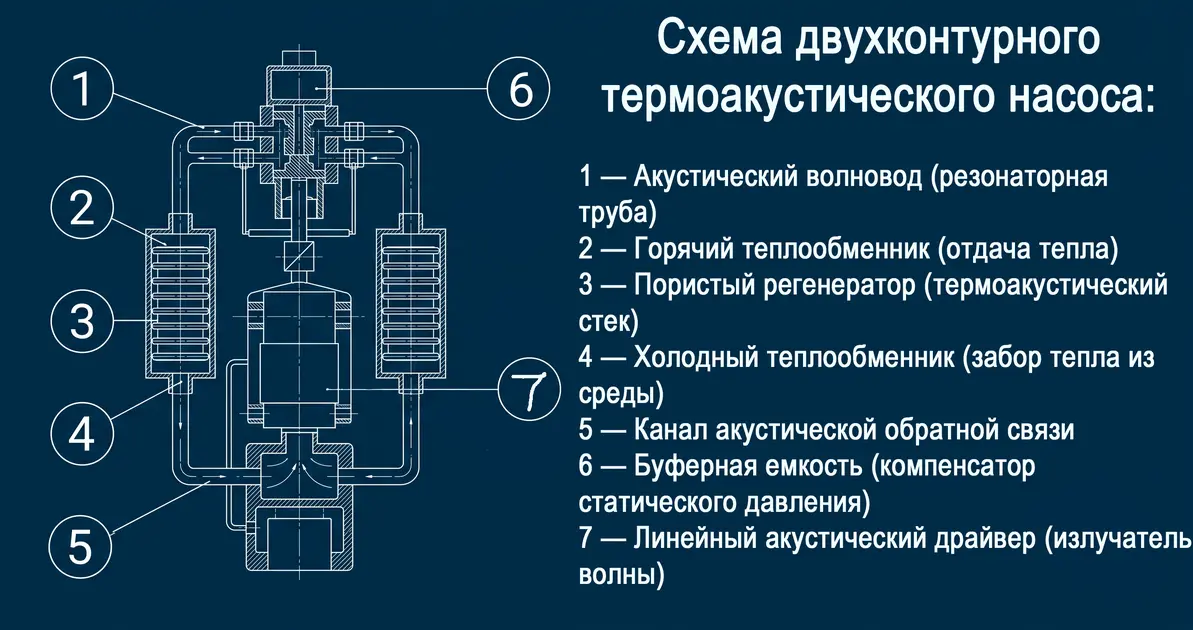

Конструкция гениальна в своей простоте:
- Берется прочная металлическая труба-резонатор, заполненная рабочим газом под давлением.
- На одном конце устанавливается мощный акустический драйвер (по сути, сверхмощный низкочастотный динамик).
- Внутри трубы размещается «стек» — пористый материал (например, керамические соты или пакет металлических сеток) с двумя теплообменниками по краям.
- Драйвер излучает звук на строго определенной резонансной частоте. В трубе образуется стоячая волна. Газ начинает бешено сжиматься и расширяться, перенося тепло от одного конца стека к другому.
Частоты и децибелы: это вам не Моцарт
Рабочие частоты в таких установках лежат в низком звуковом диапазоне: обычно от 40 до 120 Герц (зависит от длины трубы, чтобы поймать резонанс). А вот звуковое давление внутри трубы достигает колоссальных 180–200 децибел. Если бы вы услышали этот звук в открытом воздухе, это привело бы к мгновенной контузии. Но поскольку система герметична, наружу пробивается лишь легкое гудение толстостенного металла.
Главный козырь: работа в лютые морозы
Это та самая характеристика, из-за которой классические тепловые насосы проигрывают термоакустике. Обычный фреоновый насос типа «воздух-вода» отлично работает до -10 °C. Но при -25 °C и ниже фреон просто перестает эффективно кипеть в испарителе. КПД падает до единицы, и установка превращается в дорогой ТЭН.
Термоакустическому насосу вообще плевать на температуру за бортом. В нем нет кипения и конденсации. Газ сжимается акустической волной одинаково стабильно что при +20 °C, что при -50 °C. Это идеальное решение для сурового северного климата.
Проблема текучести: чем заменить гелий?
Исторически в лабораторных установках использовали гелий под давлением (10-30 атмосфер). Он идеален: легкий, отлично передает тепло и звук в нем распространяется быстро. Но у гелия есть критический недостаток — из-за микроскопического размера атомов он невероятно текуч. Он способен просачиваться сквозь поры в сварочных швах и даже сквозь стенки баллонов.
Как это решают практики?
Энтузиасты заменяют гелий на аргон, азот или даже на обычный, хорошо осушенный воздух под давлением. Да, теплопроводность воздуха ниже, поэтому КПД (COP) упадет с эталонных 3.5 до условных 2.0. Потребуется вкачать больше акустической мощности, но зато система становится герметичной, безопасной и практически вечной.
Железо для самодельщиков: из чего это собирают?
Если трубу и теплообменники можно сварить в гараже, то где взять излучатель? В промышленности используют дорогие линейные генераторы с плавающим поршнем. В DIY-среде нашли выход дешевле и злее — монструозные сабвуферы из сферы автозвука.
Для создания мощной волны берутся динамики с огромным ходом диффузора (Xmax) и номинальной мощностью от 1000 до 3000 Ватт. Яркие примеры — динамики Deaf Bonce (серия Apocalypse), Pride (серии T или SV) или американские Dayton Audio Ultimax. Их цена на вторичном рынке колеблется в пределах $150–$300. Динамик помещается в герметичный металлический короб-капсулу, чтобы выровнять статическое давление с обеих сторон диффузора, и подключается к обычному мощному аудиоусилителю, на который подается синусоида с генератора частот.
Почему вы не купите это в магазине?
Ответ банален. Классические производители климатической техники ненавидят термоакустику. Им невыгодно производить и продавать устройство, в котором нет трущихся деталей, нет смазки, нечему заклинивать и которое не требует регулярного сервисного обслуживания и дозаправки фреоном. Единственная изнашиваемая деталь — подвес динамика, который прослужит годы.
Зато для настоящих искателей альтернативной энергии и тепловой независимости эта технология — настоящее непаханое поле для экспериментов.
